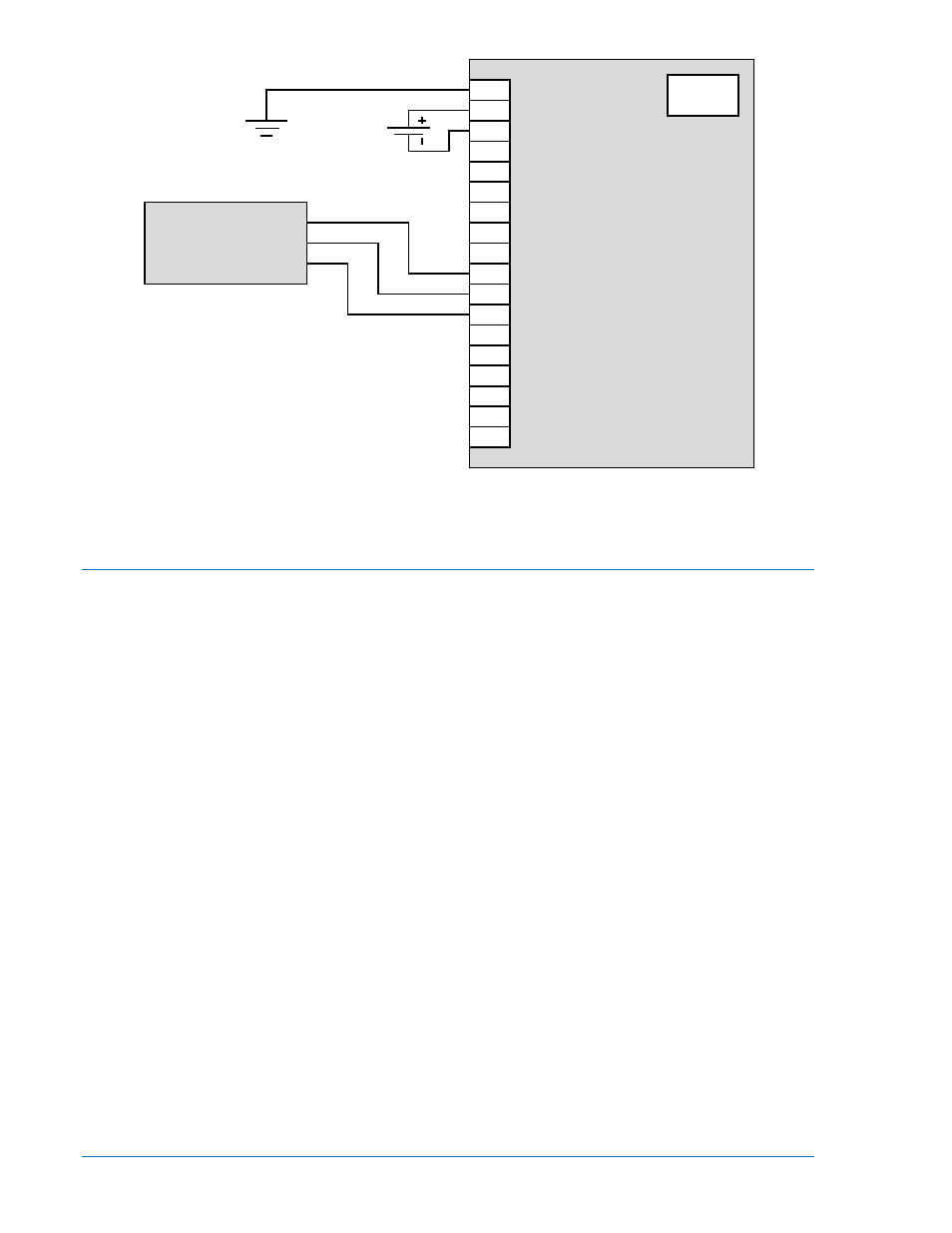

Figura 9-8. Conexiones Típicas del LSM-2020
Mantenimiento
El mantenimiento preventivo consiste de periódicamente verificar que las conexiones entre el LSM-2020
y el sistema estén limpias y firmes. Las unidades LSM-2020s son fabricadas usando tecnologías de
montaje superficial del estado del arte. Así como, Basler Electric recomienda que ningún procedimiento
de reparación sea intentado por nadie más que personal de Basler Electric.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Ethernet
LSM-2020
NA
NA
NA
NA
NA
NA
CANL
CANH
GND
NA
NA
NA
NA
NA
NA
B-
B+
GND
IEM-2020
CANL
CANH
SHIELD
P0059-63
12 or
24 Vdc
