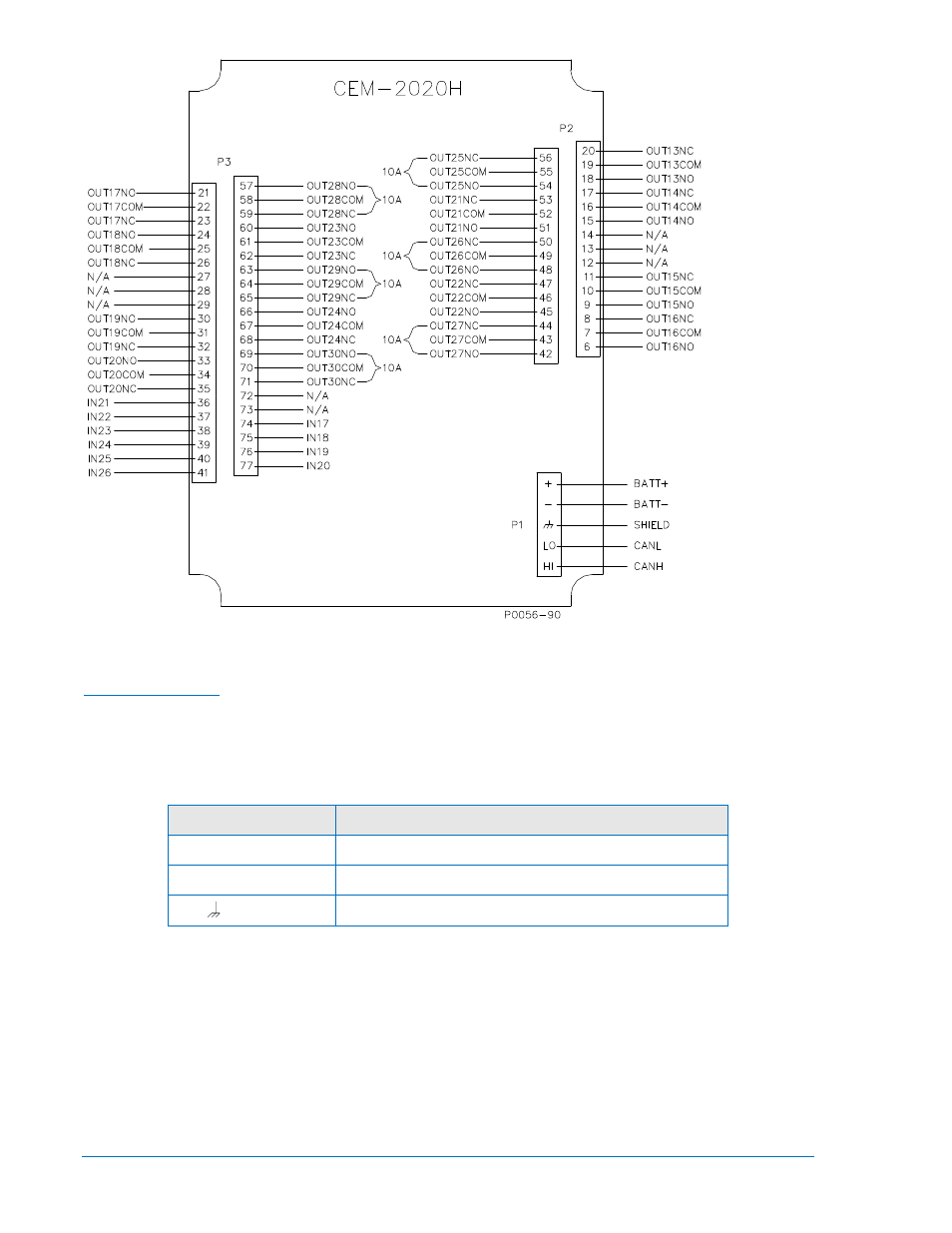

Figura 9-4. Terminales de Contacto de Entrada y Contacto de Salida del CEM-2020H
Interfase CANbus
Estos terminales proveen comunicación usando el protocolo SAE J1939 y proveen comunicación de alta
velocidad entre el Módulo de Expansión de Contacto y el IEM-2020. Conexiones entre el CEM-2020 y el
IEM-2020 deberían ser hechas con un cable de par trenzado, mallado. Los terminales de interfase
CANbus son listados en la Tabla 9-2. Referirse a la Figura 9-5 y Figura 9-6.
Tabla 9-2. Terminales de la Interfase CANbus
Terminal Descripción
P1- HI (CAN H) Conexión alta CAN (cable amarillo)
P1- LO (CAN L) Conexión baja CAN (cable verde)
P1- (SHIELD) Conexión de drenado CAN
10-8 IEM-2020 CEM-2020 (Módulo de Expansión de Contactos) 9441072990 Rev B
