Mantener Presión con Salidas Constantes (Archivo de Biblioteca Lógica #3)
1. El Temporizador Lógico 1 especifica la duración de la sesión marcha cuando un esquema de
tiempo basado en AUTO PARADA es deseado.
2. El Temporizador Lógico 2 especifica la duración de bocina durante el arranque del motor.
3. El Umbral 1 del Elemento de Protección Configurable 1 especifica las RPM a las que el motor
debe funcionar a ralentí para calentar.
4. El Temporizador Lógico 3 especifica la duración del calentamiento del motor del Paso 3.
5. Contacto de Entrada 5 (Entrada de Baja Presión) y Contacto de Entrada 6 (Entrada de Alta
Presión) especifican los límites de presión que el motor debe mantener durante la operación
normal.
6. El Umbral 1 del Elemento de Protección Configurable 1 especifica las RPM a las que el motor
debe funcionar a ralentí para enfriar.
7. El Temporizador Lógico 4 especifica la duración del enfriamiento del motor del Paso 6.
Luego del enfriamiento, la máquina se apaga y queda lista para ser activado la próxima vez que reciba
una indicación de arranque.
Referirse a las Figuras B-7 a B-9.

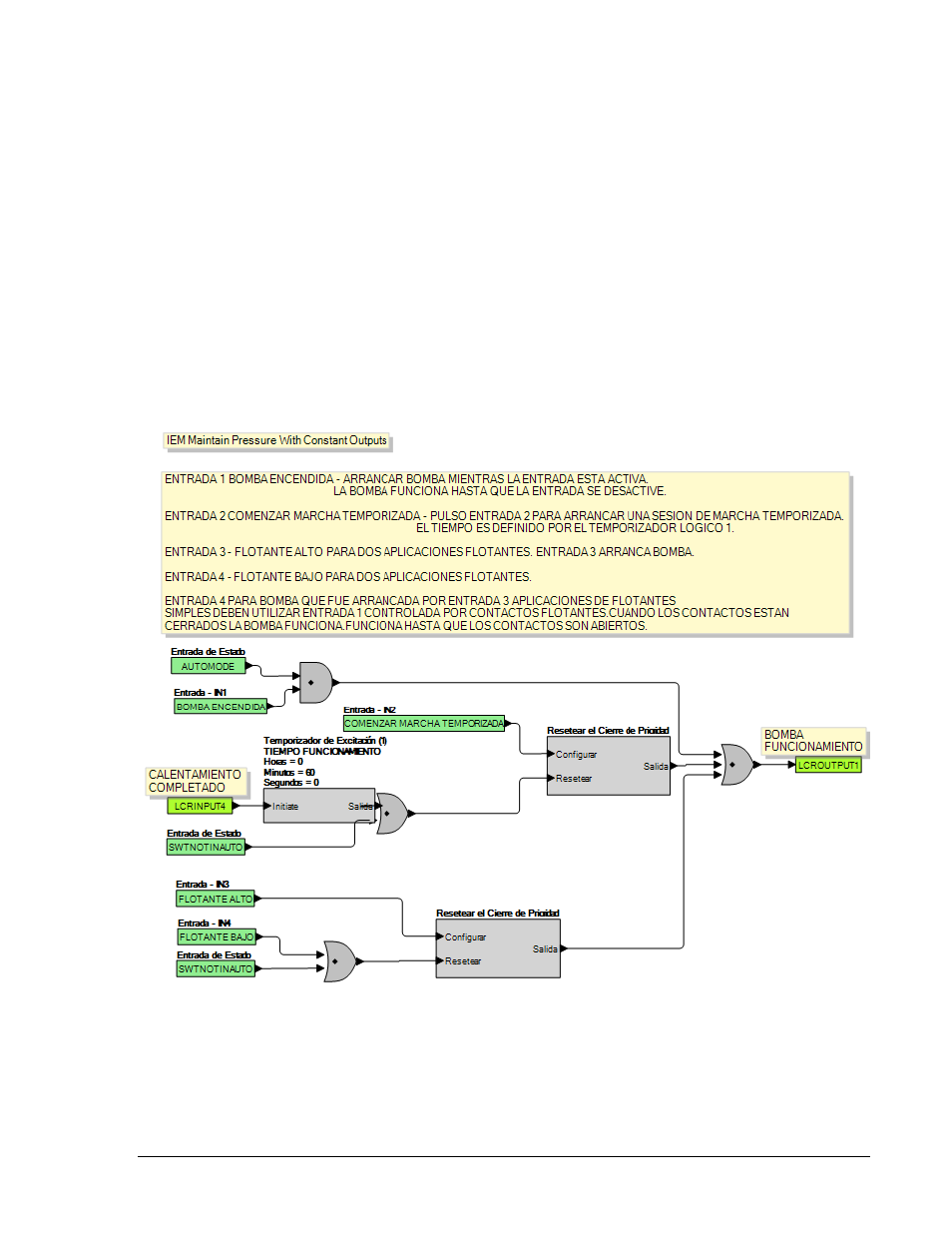

Figura B-7. Archivo de Biblioteca Lógica #3 Lógica Principal (1 de 3)
