A Dirección J1939 del LSM J1939: Ajustable de 1 a 253 en incrementos de 1.
B Módulo de Reparto de Carga: Activar o Desactivar.
C Dirección J1939 del CEM: Ajustable de 1 a 253 en incrementos de 1.
D Modulo de Expansión de Contacto: Activar o Desactivar.
E Salidas del CEM: 18 Salidas o 24 Salidas.
F Dirección J1939 del AEM: Ajustable de 1 a 253 en incrementos de 1.
G Modulo de Expansión Analógico: Activar o Desactivar.
Configuración del Lanzamiento
El IEM-2020 puede ser programado para lanzamiento de ciclo o continuo A . El lanzamiento de ciclo brinda
múltiples intentos de arranque del motor B . Cada intento de arranque consiste de un intervalo fijo de
lanzamiento del motor C seguido de un intervalo de descanso de la misma duración. Lanzamiento
continuo D brinda un solo intento de arranque del motor extendido
El IEM-2020 usa la señal de velocidad del motor (suministrada por un levantador magnético (MPU)) y un
Límite de Desconexión del Lanzamiento
E para detectar un arranque del motor (y determinar cuando el
lanzamiento del motor puede ser detenido). El Límite de Desconexión del Lanzamiento está expresado
como un porcentaje de la velocidad nominal del motor.
Si se desea, el lanzamiento continuo o ciclo puede ser demorado después de iniciar un arranque del
motor. Durante este retardo
F , la salida de Pre-arranque cierra para energizar las bujías del motor o las
bombas de lubricación. La salida de Pre-arranque puede ser configurada para abrir a la conclusión de un
lanzamiento del motor o permanecer cerrado mientras el motor está corriendo
G .
El Pre-arranque puede ser configurado H durante el tiempo de descanso. Si Precalentamiento Antes del
Lanzamiento está seleccionado la salida de Pre-arranque cerrará por un tiempo igual a la retardo de Pre-
lanzamiento antes de reingresar al estado de lanzamiento. Si el ajuste de retardo de Pre-lanzamiento es
mas largo que el tiempo del intervalo de reposo, la salida de Pre-arranque cerrará para el tiempo de
reposo entero
Bajo operación normal, la rpm del motor es usada para determinar la desconexión de lanzamiento. La
desconexión Proceso Lanzamiento Presión de Aceite
I provee una indicación secundaria que el motor
está corriendo así que el arrancador será desconectado inclusive si ninguna fuente de rpm del motor está
funcionando. Cuando está habilitado, la presión de aceite es usada como una verificación de si el motor
está corriendo. Si la presión de aceite del motor está por encima del umbral
J , el arrancador será
desconectado desde el motor.

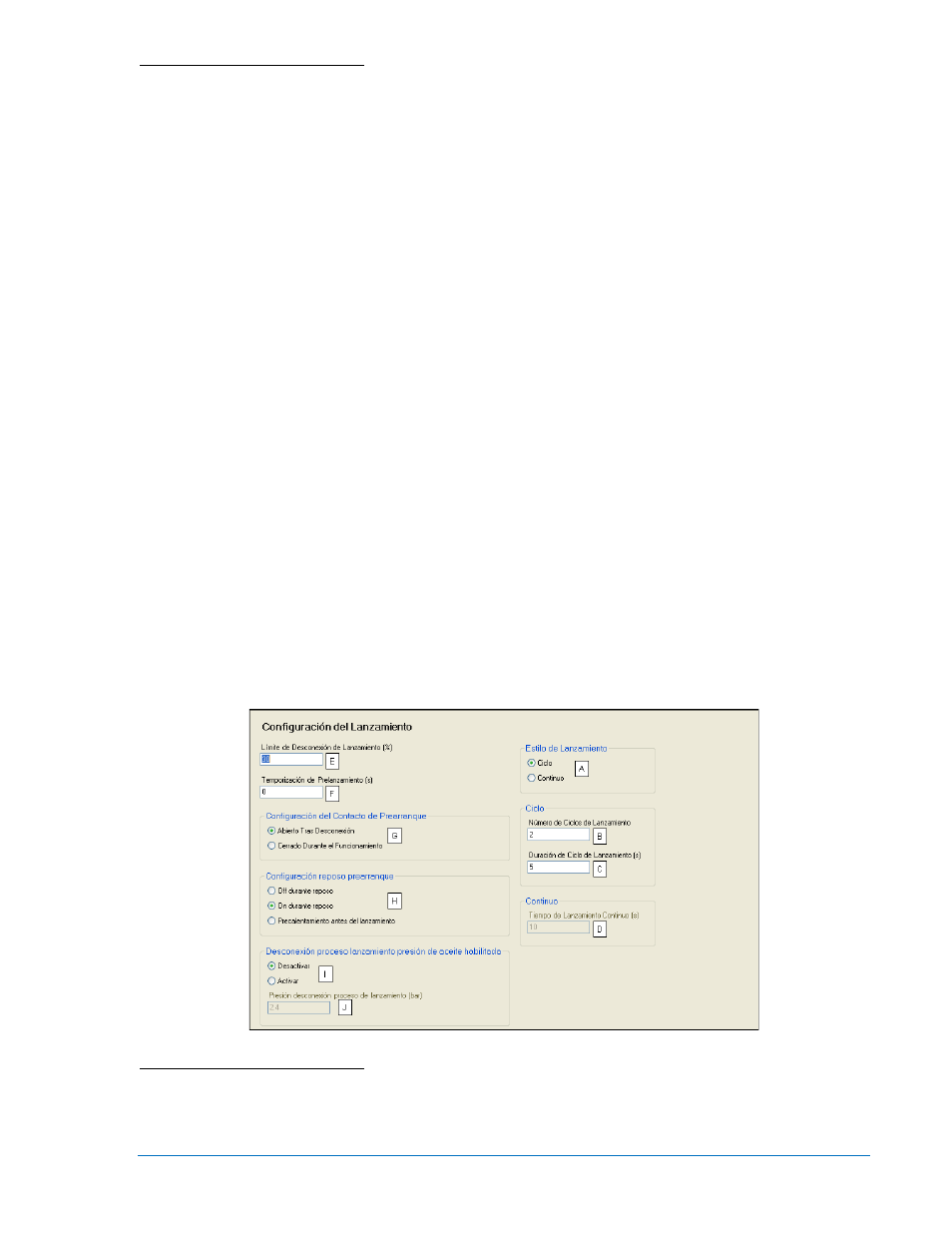

La pantalla de Configuración de Lanzamiento de BESTCOMSPlus se ilustra en la Figura 4-29.
Figura 4-29. Configuración de Lanzamiento
A Estilo de Lanzamiento: Ciclo o Continuo.
B Número de Ciclo de Lanzamiento: Ajustable de 1 a 7 ciclos en incrementos de 1.
C Duración de Ciclo de Lanzamiento: Ajustable sobre un gama de 5 a 15 segundos en incrementos de 1
segundo.
9441072990 Rev B IEM-2020 Software BESTCOMSPlus
®
4-35
