Entradas y Salidas del AEM-2020

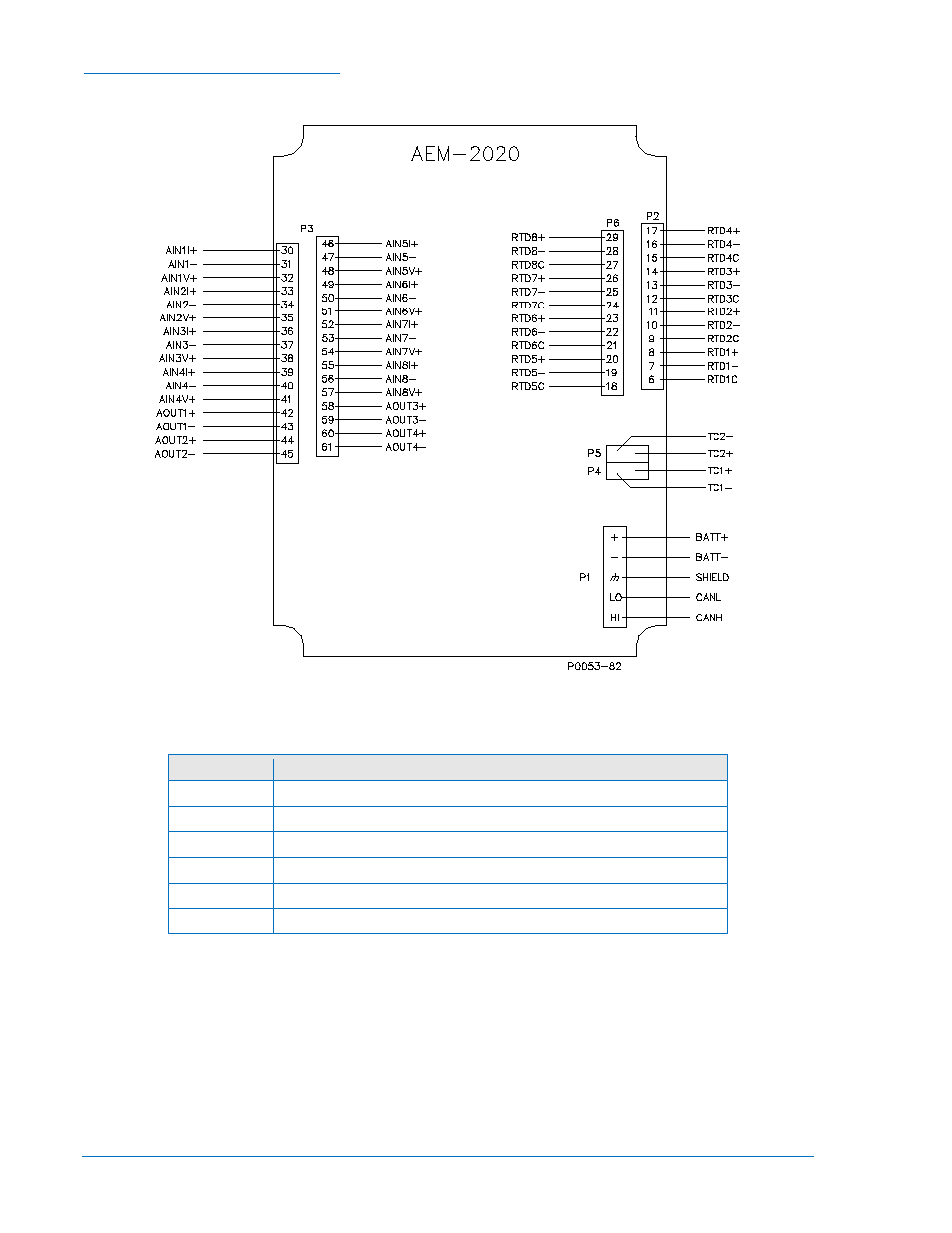

Los terminales de entrada y salida son mostrados en la Figura 10-2 y listados en la Tabla 10-2.
Figura 10-2. Terminales de Entrada y Salida
Tabla 10-2. Terminales de Entrada y Salida
Conector
Descripción
P1
Potencia Operativa y CANbus
P2
RTD Entradas 1 - 8
P3
Entradas Analógicas 1 - 8 y Salida Analógicas 1 - 4
P4
Entrada Termopar 1
P5
Entrada Termopar 2
P6
Entradas RTD 5 - 8
11-6
IEM-2020 AEM-2020 (Módulo de Expansión Analógico)
9441072990 Rev B
