Salidas Continuas
Cuando la diferencia entre el RPM solicitado y el RPM real es mayor que el ajuste de banda muerta
RPM, la salida AUMENTAR será cerrada. Cuando la diferencia entre el RPM solicitado y el RPM real es
menor que el negativo de la configuración de banda muerta RPM, la salida INFERIOR se cerrará.
Salidas proporcionales
Cuando la diferencia entre el RPM solicitado y el RPM real es mayor que el ajuste de banda muerta
RPM, la salida AUMENTAR se cerrará con el tiempo de encendido del pulso que es proporcional a la
magnitud de la diferencia. Cuando la diferencia entre el RPM solicitado y el RPM real es menor que el
negativo de la configuración de banda muerta RPM, la salida INFERIOR se cerrará con el tiempo de
encendido del pulso que es proporcional a la magnitud de la diferencia. Esto se muestra en la Figura 3-6.

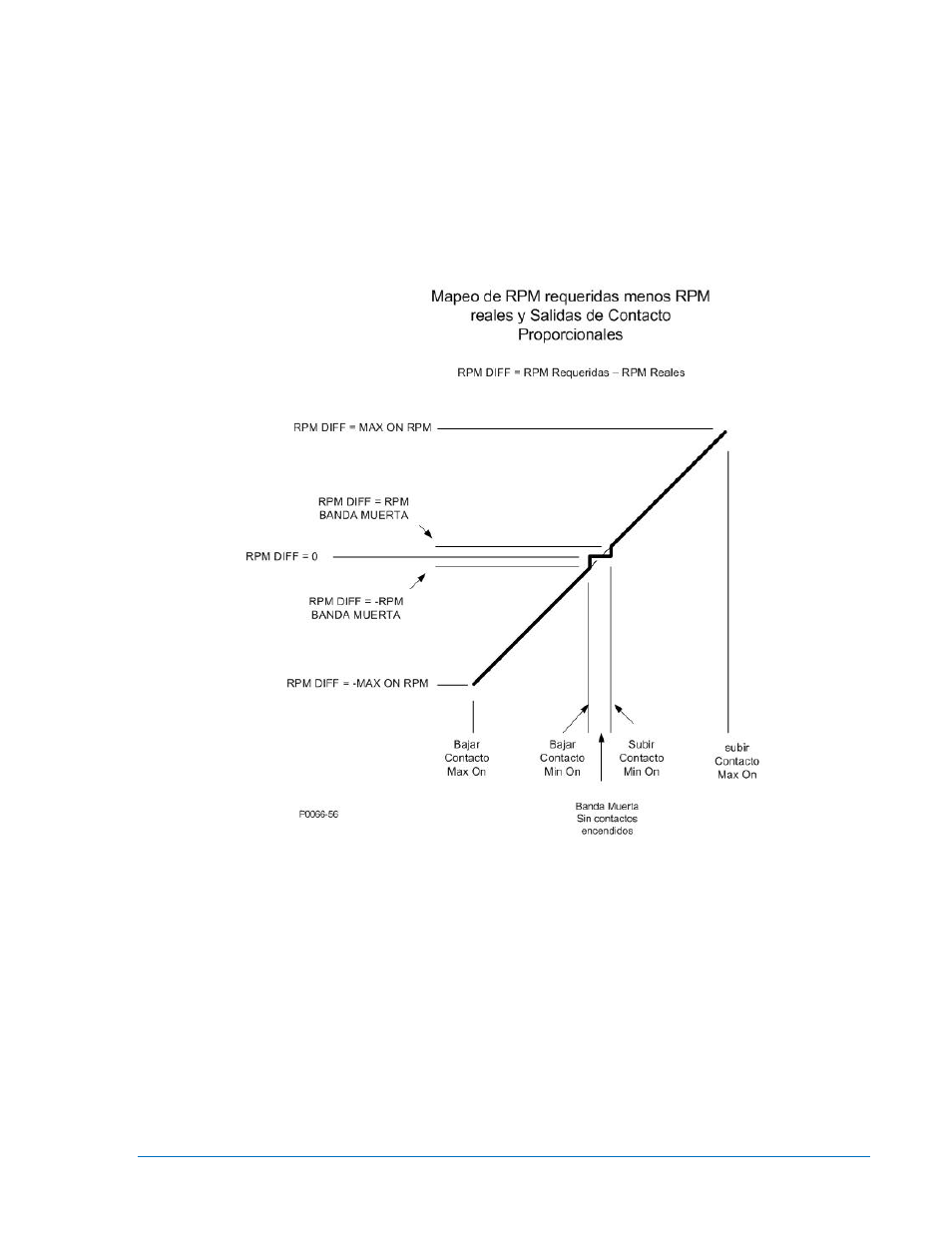

Figura 3-6. Mapeo RPM
9441072990 Rev B IEM-2020 Descripción Funcional 3-31
