NOTAS
1. Si el IEM-2020 es proveyendo un final del bus J1939, un resistor de
terminación de 120 W, ½ watt debería ser instalado a través de los terminales
48 (CANL) y 49 (CANH).
2. Si el IEM-2020 no es parte del bus J1939, el cabo que conecta el IEM-2020
al bus no debería exceder 914 mm (3 pies) en longitud.
3. La longitud máxima del bus, no incluyendo cabos, es 40 m (131 pies).
4. El drenado J1939 (malla) debería ser aterrada a un punto únicamente. Si
aterrado en otro lugar, no conecte el drenado al IEM-2020.

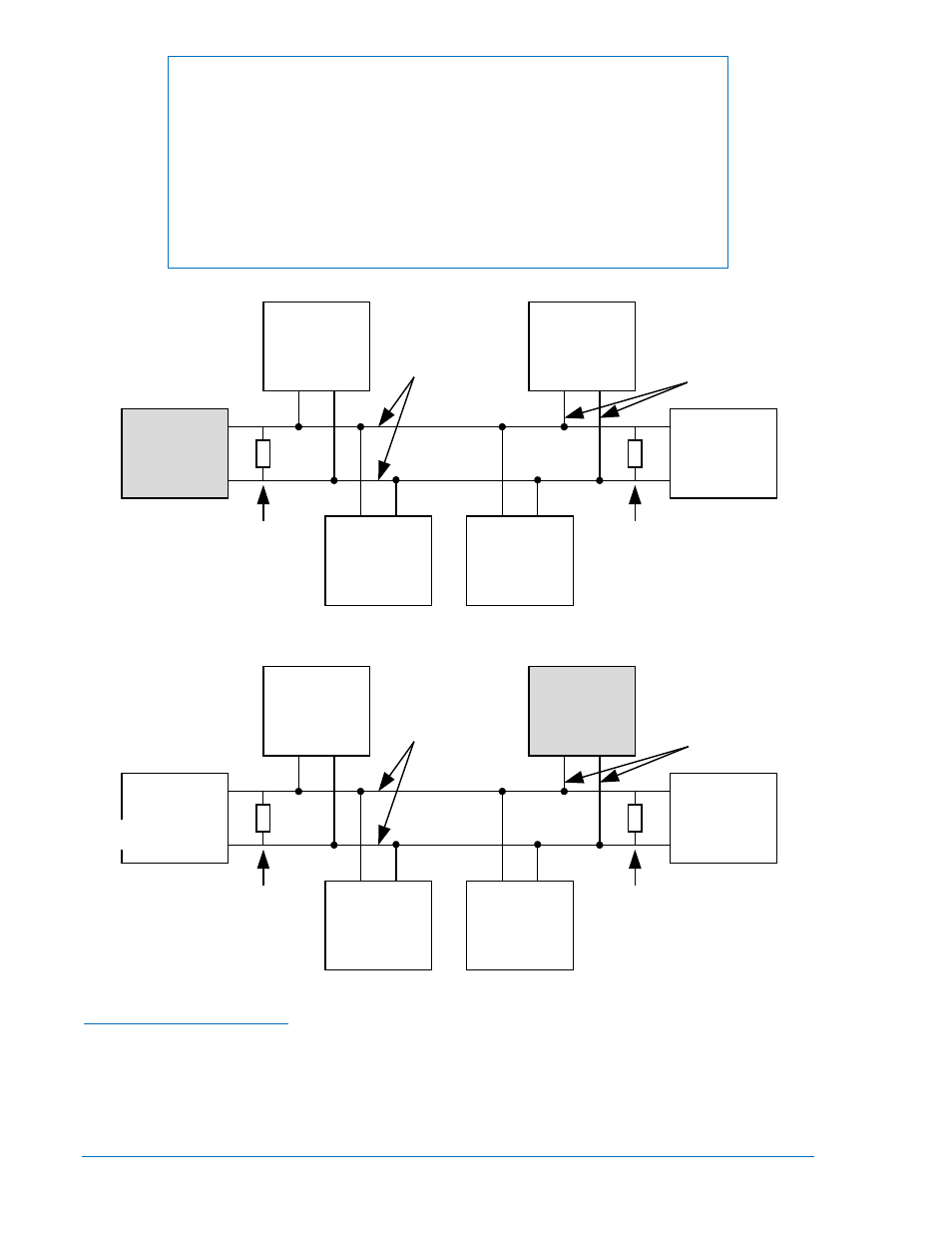

Figura 6-5. Interfase CANbus con IEM-2020 proveyendo Un Final de Bus
Figura 6-6. Interfase CANbus con AEM-2020 Opcional proveyendo Un Final de Bus
Modem de Línea de Salida
Los controladores con el número de estilo xxxxxMxxx tienen un modem interno con compatibilidad de
línea de entrada, línea de salida. El IEM-2020 conecta un dispositivo estándar de línea de teléfono a
través de un jack USOC RJ-11C.
AEM-2020
(Optional)
IEM-2020
Other
Devices
P0059-57
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
IEM-2020
AEM-2020
(Optional)
Other
Devices
P0059-58
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
(Opcional) (Opcional)
(Opcional)
(Opcional)
Cabo
Cabo
Motor
Motor
(Opcional)
Otros
dispositivos
Otros
dispositivos
(Opcional)
6-8 IEM-2020 Instalación 9441072990 Rev B
