Iem-2020 – Basler Electric IEM-2020 Manual del usuario

Página 210

Advertising
background image

31

32

MPU+

MPU–

51

52

OUT 1

53

54

55

56

57

58

59

60

61

62

63

64

65

66

OUT 2

OUT 3

OUT 4

OUT 5

OUT 6

OUT 7

OUT 8

OUT 9

OUT 10

OUT 11

OUT 12

PRE

RUN

START

2

BATT

3

BATT

+

1

CHASSIS

GLOW PLUGS

8

9

OIL

FUEL

10

11

COOLANT

SENDER COM

46

47

ESTOP

ESTOP

15

16

INPUT 16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

INPUT 15

INPUT 14

INPUT 13

INPUT 12

INPUT 11

INPUT 10

INPUT 8

INPUT 9

INPUT 7

INPUT 6

INPUT 5

INPUT 3

INPUT 4

INPUT 2

INPUT 1

6

RDP BATT–

7

RDP BATT+

Prestart Horn

Speed Up

Speed Down

Warming/Cooling

Emergency

Stop

Pump Run

P

0059

-60

M

P

U

Mechanical
Senders

12/24V

5

RDP TXD–

4

RDP TXD+

Mini-B

USB

Modem

13

485

B

14

485

A

12

485

SHIELD

49

CAN H

50

SHIELD

48

CAN L

1

1

4

4

2

3

IEM-2020

4

5

VOLVO PENTA

EDC III

5

6

7

2

1

3

(Engine Mounted, 8-Pole,

Deutsch Connector)

8

1

Las etiquetas indican las funciones
asignadas por la lógica programable por
defecto a las entradas de contacto y
contactos de salida.

2

3

Conecte el lado del bloque de motor
cercano (terminal de batería negativo) a
los transmisores.

4

Puentee terminales 46 y 47 si no se
utiliza un interruptor de parada de
emergencia. Vea la sección Entrada de
Parada de Emergencia para métodos de
cableado opcionales.

5

Opcional: refiérase al número de estilo
para solicitar información.

6

Si el IEM-2020 está proporcionando un
final del bus J1939, un resistor de
terminación de 120 W, ½ watt debería
ser instalado a través de los terminales
48 (CAN L) y 49 (CAN H).

7

Si el IEM-2020 no es parte del bus
J1939, el cabo que conecta el DGC-2020
al bus no debería exceder 914 mm (3
pies) en longitud.

8

El drenaje J1939 (shield) debería ser
conectado a tierra en un punto
únicamente. Si se conecta a tierra en
otro lugar, no conecte el drenaje al IEM-
2020.
La longitud máxima del bus, sin incluir
los cabos, es de 40 m (131 pies).

45

AIN V

43

AIN V

+

37

AIN I

35

AIN I

+

0 – 10 Vdc

Voltage

Transducer

4 – 20 mAdc

Current

Transducer

9

Para un rendimiento de medición óptimo,
se recomienda conectar la entrada
analógica común a BATT-.

9

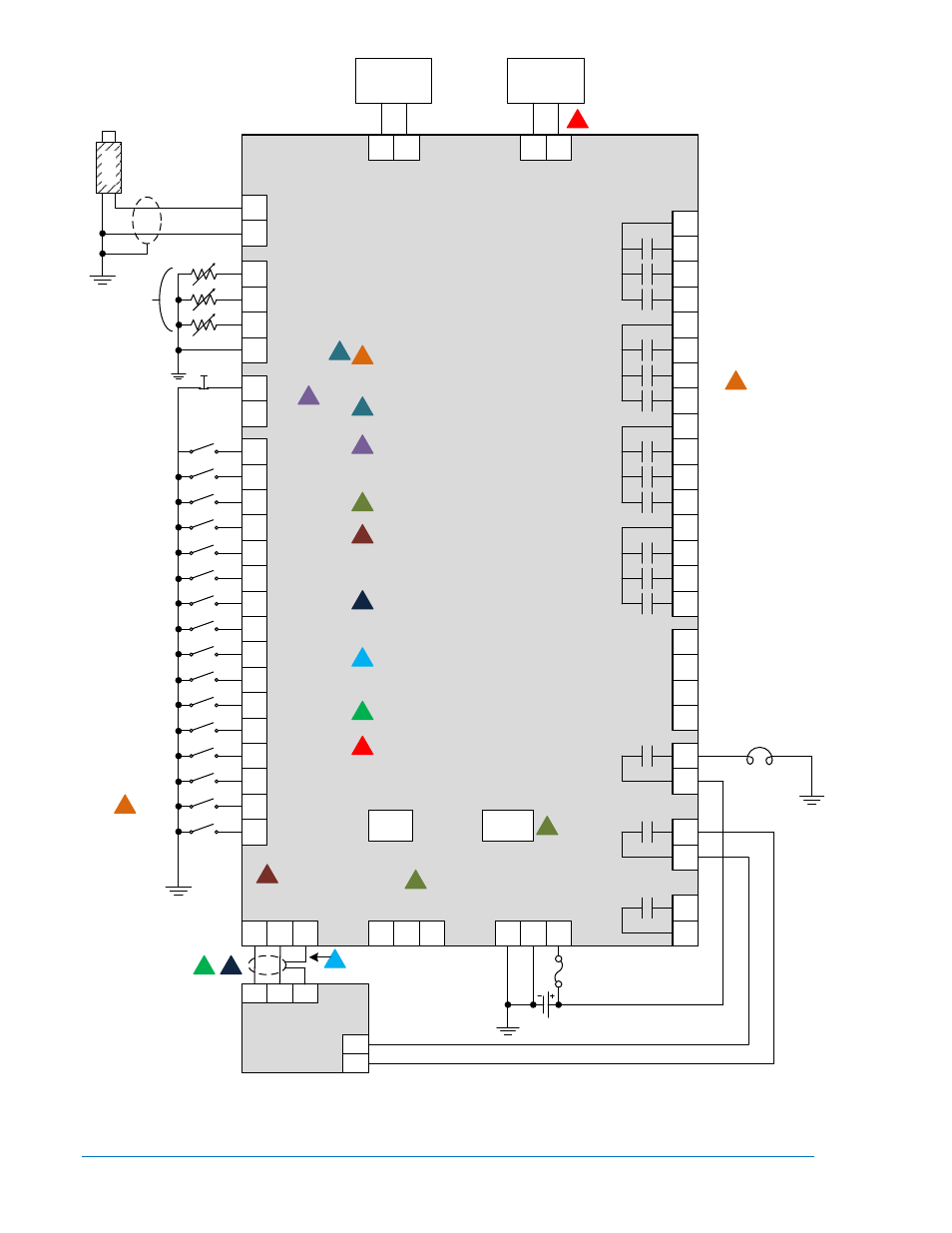

Figura 6-8. Conexiones para Aplicaciones Volvo Penta EDC III

6-12

IEM-2020 Instalación

9441072990 Rev B
