SECCIÓN 7 • CONFIGURACIÓN
Introducción
Los siguientes párrafos proporcionan información para la configuración inicial del IEM-2020 y para
ajustes de entradas y salidas programables del IEM-2020.
Configuración Inicial IEM-2020
El IEM-2020 proporciona el control y protección de la máquina deseada cuando los parámetros
específicos de la máquina de control se establecen. Configure los siguientes parámetros antes de
arrancar el motor. Este manual de instrucciones enumera los parámetros de acuerdo a como los
presenta el Explorador de Configuración en BESTCOMSPlus
® . Estos parámetros también se puede
configurar a través del panel frontal del IEM-2020, pero BESTCOMSPlus es generalmente más
conveniente.
Utilice BESTCOMSPlus para conectarse al IEM-2020. Después de cambiar la configuración, haga clic en
el botón Enviar Ajustes para enviar la configuración al IEM-2020. La información de ajustes puede
perderse si no se presiona el botón Enviar Ajustes o si los ajustes modificados no se guardan en un
archivo de configuración.
Configuración Inicial Requerida para el Funcionamiento de la Unidad
Antes de hacer funcionar la máquina, configure los siguientes parámetros en el IEM-2020. Sólo los
parámetros requeridos se presentan en esta discusión.
Ajustes Generales
Número de Estilo (Figura 7-1)
Utilice BESTCOMSPlus para conectarse al IEM-2020. Compruebe el número de estilo del IEM-2020 para
comprobar que las características requeridas existen para la máquina que se está configurando.

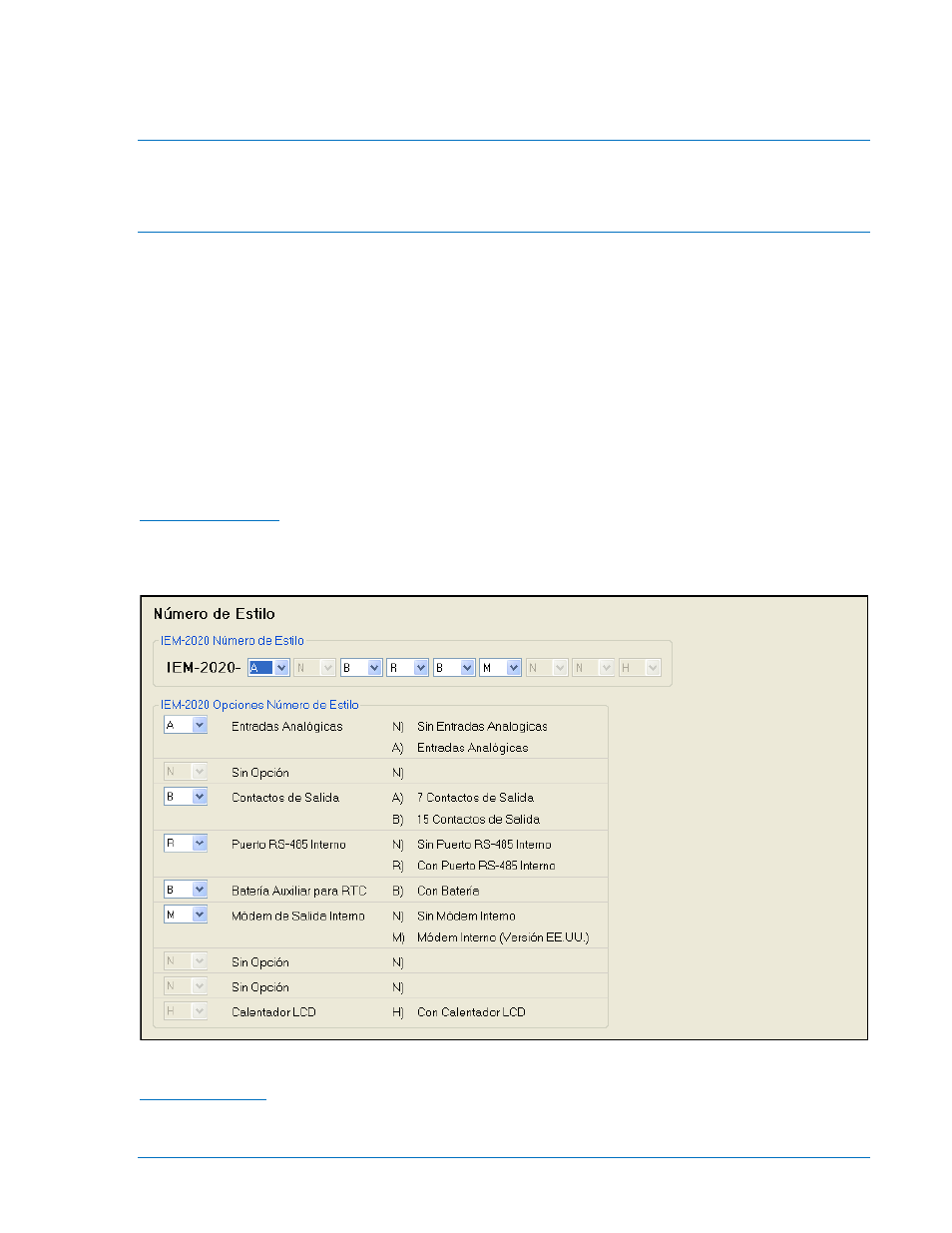

Figura 7-1. Ajustes Generales, Pantalla Número de Estilo
Comunicaciones
Las comunicaciones deben establecerse si el IEM-2020 se va a comunicar con una ECU (Unidad de
Control del Motor) que está conectada al motor.
9441072990 Rev B IEM-2020 Configuración 7-1
