Contacto remotos de entradas (Disponible con un CEM-2020 (Modulo de expansión de
contactos).
•
Entradas remotas analógicas (Disponible con AEM-2020 (Modulo de expansión analógico).
•
Entradas remotas RTD (Disponible con AEM-2020 (Modulo de expansión analógico).
•
Entradas remotas Termocupla (Disponible con AEM-2020 (Modulo de expansión analógico).
Contactos de entrada
Cada una de las 16 entradas pueden ser configurables independientemente para anunciar una alarma A o
pre alarma cuando la entrada es detectada. Un ajuste de retardo de tiempo B puede ser configurado para
retardar la alarma o pre alarma cuando la entrada es configurada como una alarma o pre alarma. El
estado de la entrada es disponible inmediatamente por el BESTLogicPlus y visualizado en el frente del
panel o en el BESTCOMSPlus. Por defecto todas las entradas están configuras para no activar ninguna
alarma o pre alarma.
Para hacer más fácil la identificación de los contactos de entrada puede asignarse un nombre C a cada
entrada.
Los contactos pueden ser reconocidos D siempre o mientras el motor está en marcha.
Los contactos de entrada son incorporados a un esquema lógico programable del BESTLogicPlus por
selección del grupo I/O en el BESTLogicPlus. Para más detalles referirse a la sección 5, Lógica
programable BESTLogicPlus.
El estado de los contactos de entrada está disponible en el BESTLogicPlus Programmable Logic cuando
“No hay” es seleccionado en Configuración de alarmas.
Los ajustes del BESTCOMSPlus para los contactos de entrada son ilustrados en la Figura 4-33.

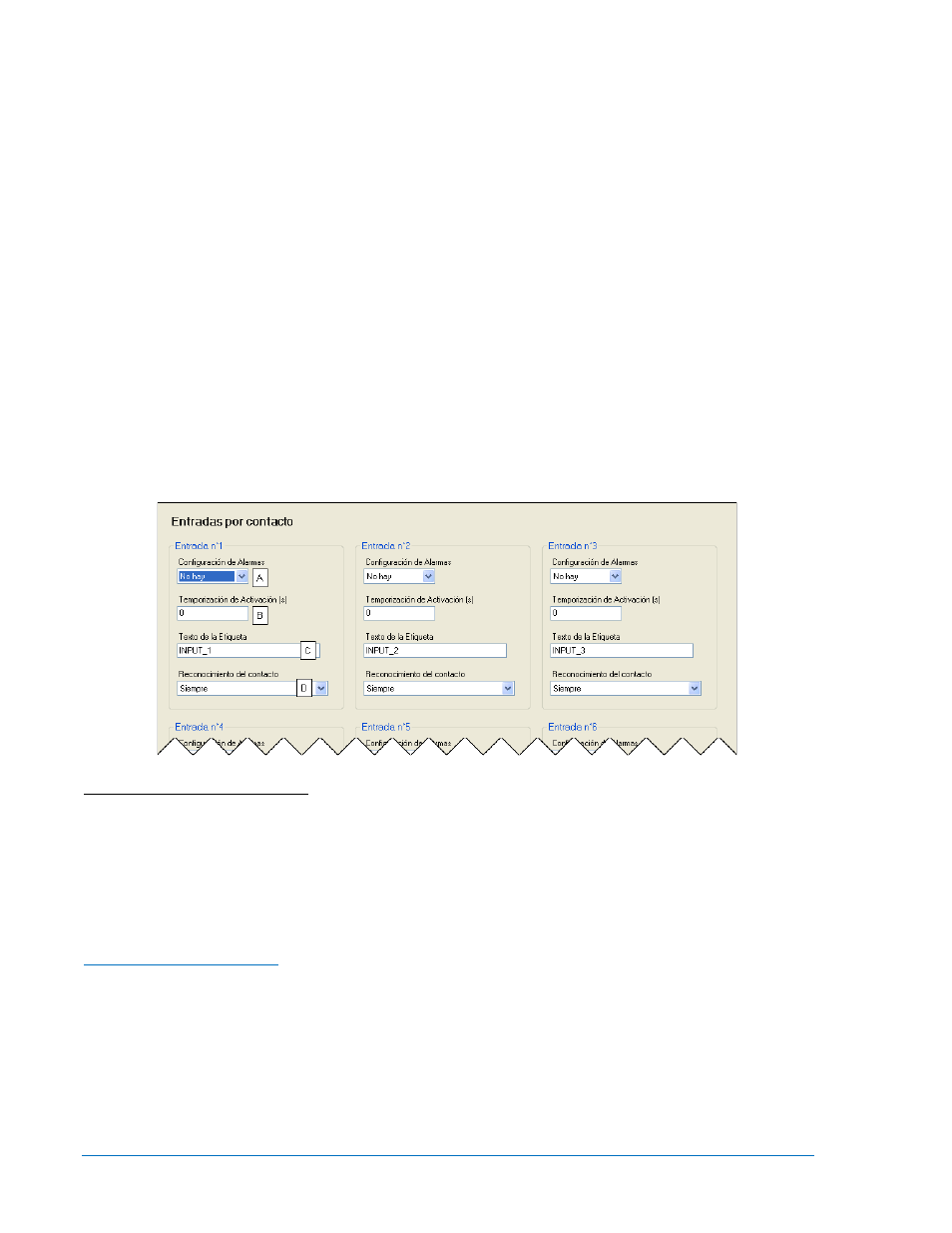

Figura 4-33. Entradas de Contacto
A Configuración de Alarmas: No hay, Alarma, o Pre-Alarma.
B Retardo de Activación: Ajustable de 0 a 300 s en incrementos de 1 s.
C Etiqueta de Texto: Un arreglo de caracteres alfanuméricos con un máximo de 16 caracteres.
D Reconocimiento de Contacto: Siempre o Mientras el Motror está en Solo Funcionamiento.
Entradas Analógicas Locales
El IEM-2020 tiene dos entradas analógicas que se describen a continuación. Entradas analógicas
adicionales se pueden acomodar con un AEM-2020 (Módulo de Expansión Analógico).
Entrada de Tensión Local
Un nombre asignado por el usuario A puede ser dado para hacer la identificación de la entrada de tensión
analógica más fácil. Ingrese la cantidad de histéresis B .
La entrada de tensión analógica siempre está supervisada y su estado se muestra en la pantalla de
medición apropiada. Un retraso de armado ajustable por el usuario
C permite la configuración del
monitoreo del umbral de la entrada de tensión local en una de dos maneras. (1) Cuando el retardo de
armado se establece en cero, la supervisión del umbral se realiza todo el tiempo, ya sea que el motor
esté funcionando o no. (2) Cuando el retardo de armado se establece en un valor distinto de cero, se
inhibe la supervisión del umbral mientras que el motor no está funcionando o está arrancando. La
supervisión del umbral se inicia cuando el tiempo de retardo de armado ha expirado después de que se
