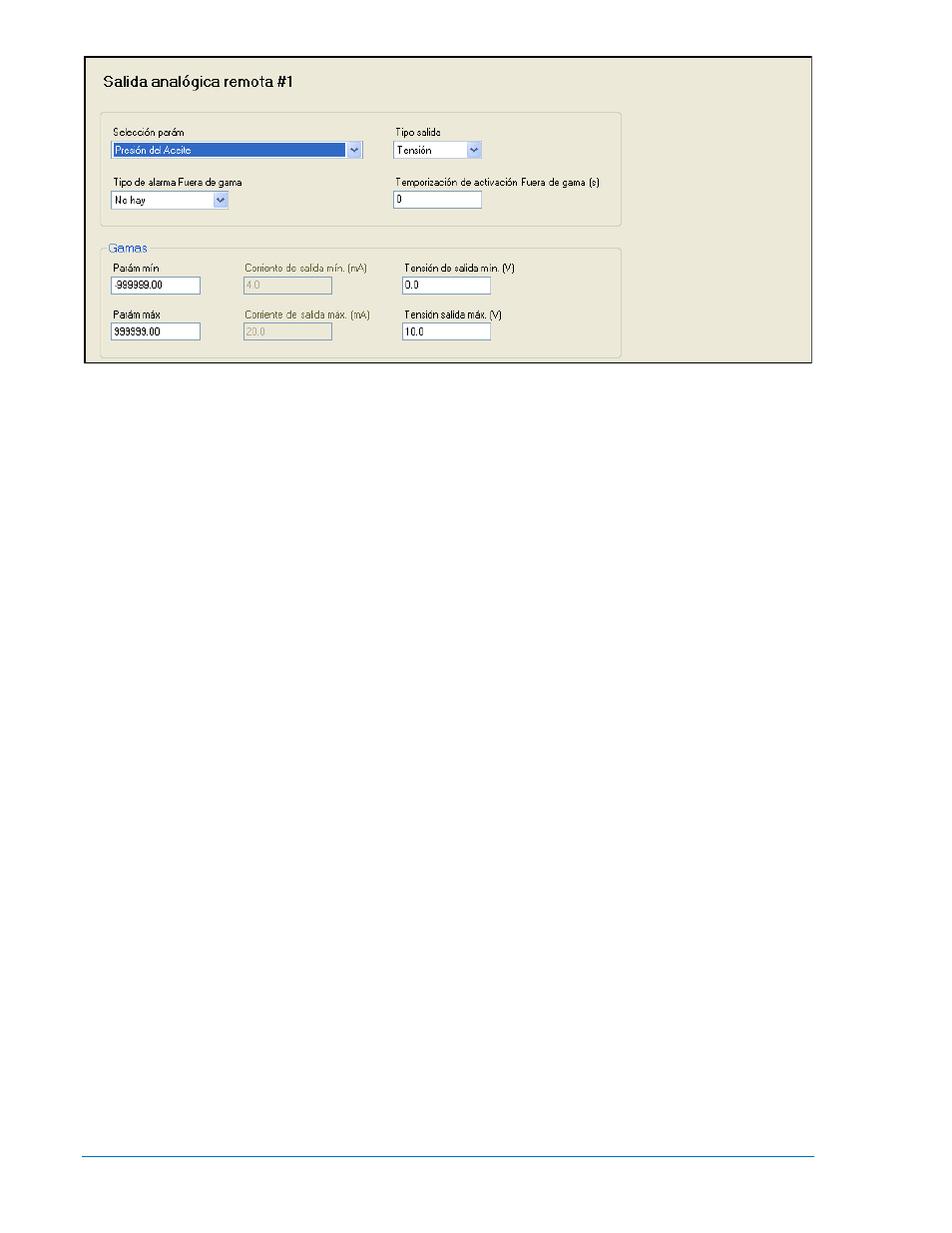

Figura 7-33. Salidas Programables, Pantalla Salidas Analógicas Remotas
Configure los siguientes parámetros:
1. Selección de Parámetros - Esta configuración define el parámetro medido en el IEM-2020 (por
ejemplo, presión de aceite, temperatura del refrigerante, etc.) que se asigna al impulsar la salida
analógica. El rango del parámetro y el rango de salida están configurados de modo que el rango del
parámetro medido escale al rango de la salida analógica. Así, cuando el parámetro medido esté en el
mínimo del rango del parámetro, la salida analógica está en el mínimo de su rango de salida. De la
misma manera, cuando el parámetro medido está en el máximo del rango del parámetro, la salida
analógica está en el máximo de su rango de salida.
2. Tipo de Salida – Seleccione Tensión o Corriente como tipo de salida analógica.
3. Tipo de Alarma Fuera de Rango - Este ajuste especifica si anunciar o no la alarma o pre-alarma si el
parámetro medido está fuera del rango asignado por los ajustes de parámetro mínimo y parámetro
máximo.
4. Retardo de Activación de Alarma Fuera de Rango - Este ajuste define la duración durante la cual una
condición de fuera de rango debe ser verdadera antes de que se anuncie una alarma o pre-alarma.
5. Parámetro Mínimo - Este ajuste define el valor mínimo que se va a mostrar para el parámetro que se
está midiendo.
6. Parámetro Máximo - Este ajuste define el valor máximo que se va a mostrar para el parámetro que
se está midiendo.
7. Corriente de Salida Min (mA) - Si el Tipo de Salida Analógica se configura como Corriente,
establezca esto en el nivel de corriente de salida que se obtienen cuando el parámetro medido es
mínimo. Esta opción está deshabilitada cuando el tipo de salida se establece como Tensión.
8. Corriente de Salida Max (mA) - Si el Tipo de Salida Analógica se configura como Corriente,
establezca esto en el nivel de corriente de salida que se obtienen cuando el parámetro medido está
en su máximo. Esta opción está deshabilitada cuando el tipo de salida se establece como Tensión.
9. Tensión de Salida Min (V) - Si el Tipo de Salida Analógica se configura como Tensión, establezca
esto en el nivel de tensión de salida que se obtienen cuando el parámetro medido es mínimo. Este
ajuste está deshabilitado cuando el tipo de salida se establece como Corriente.
10. Tensión de Salida Max (V) - Si el Tipo de Salida Analógica se configura como Tensión, establezca
esto en el nivel de tensión de salida que se obtienen cuando el parámetro medido está en su
máximo. Este ajuste está deshabilitado cuando el tipo de salida se establece como Corriente.
7-30 IEM-2020 Configuración 9441072990 Rev B
