Connectors and headers may contain tin- or gold-plated conductors. Tin-plated conductors are housed in
a black plastic casing and gold-plated conductors are housed in an orange plastic casing. Mate
connectors to headers of the same color only.
PRECAUCIÓN
Si se conectan conductores de metales distintos, se puede producir corrosión
galvánica que puede provocar pérdida de señal.
Los terminales de conectores de tornillos aceptan un tamaño máximo de cable de 12 AWG. El máximo
torque de tornillo es 4 pulgadas-libras (0.45 N
•m).
Potencia Operativa
La entrada de potencia operativa del LMS-2020 acepta cualquiera 12 Vcc o 24 Vcc y tolera tensión de
tolerancia sobre el rango de 6 a 32 Vcc. La potencia operativa debe ser de la polaridad correcta. Aunque
una polaridad inversa no causará daño, el LSM-2020 no operará. Los terminales de potencia operativa
son listados en la Tabla 9-1.
Es recomendado que un fusible sea adicionado para protección adicional para el cableado a la entrada
de la batería del LSM-2020. Un fusible Bussmann ABC-7 o equivalente es recomendado.
Tabla 9-1. Terminales de Potencia Operativa
Terminal Descripción
P2-1 (CHASSIS) Conexión de tierra del chasis
P2-2 (BATT+) Lado positivo de la entrada de potencia operativa
P2-3 (BATT–) Lado negativo de la entrada de potencia operativa
Entradas Analógicas
Los terminales de entrada analógica son listados en la Tabla 9-2. Las conexiones de entrada de tensión
se muestran en la Figura 9-4 y las conexiones de entrada de corriente se muestran en la Figura 9-5.
Tabla 9-2. Terminales de Entrada Analógica
Terminal Descripción
P2-9 (V+) Entrada de tensión
P2-8 (IN–) Común para tensión o corriente
P2-7 (I+) Entrada de corriente

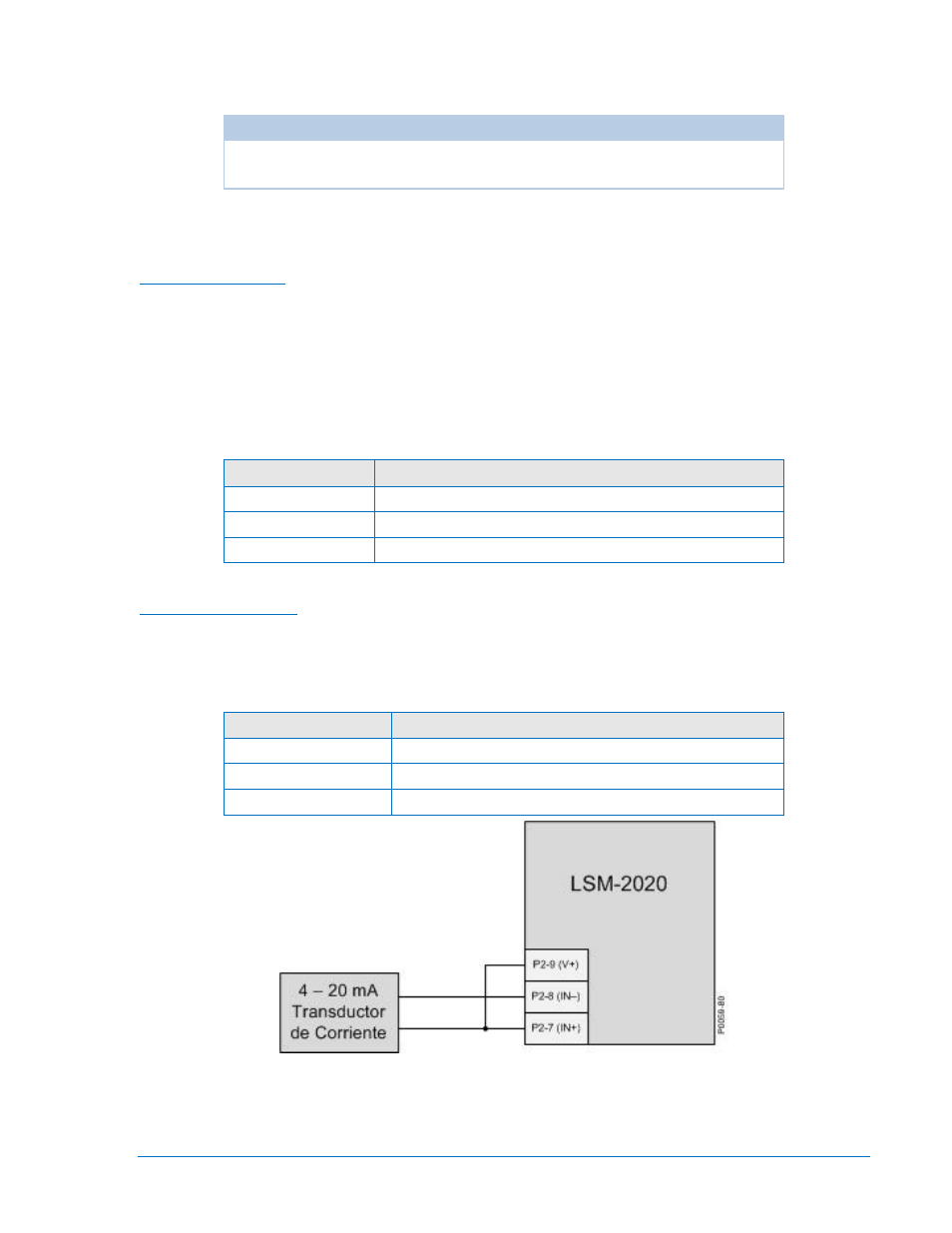

Figura 9-4.Entradas Analógicas – Conexiones de Entrada de Corriente
9441072990 Rev B IEM-2020 LSM-2020 (Módulo de Reparto de Carga) 9-7
