Entradas LSM Remotas
Un modulo opcional LSM-2020 (Modulo Reparto de Carga) proporciona una entrada analógica
configurable
A .
Deben establecerse los rangos para el tipo de entrada seleccionada. El Parámetro Mínimo B se
correlaciona con Tensión de Entrada Mínima C o Corriente de Entrada Mínima D y Parámetro Máximo E se
correlaciona con Tensión de Entrada Máxima F o Corriente de Entrada Máxima G .
Las entradas remotas del LSM son incorporadas al esquema del BESTLogicPlus programmable logic por
selección desde el grupo de I/O en el BESTLogicPlus. Para más detalles, referenciarse a la Sección 5,
BESTLogicPlus Programmable Logic.
Los ajustes del BESTCOMSPlus para las entradas remotas del LSM (IEM-2020, Entradas Programables,
Entradas remotas LSM) son ilustrados en la Figura 4-38.

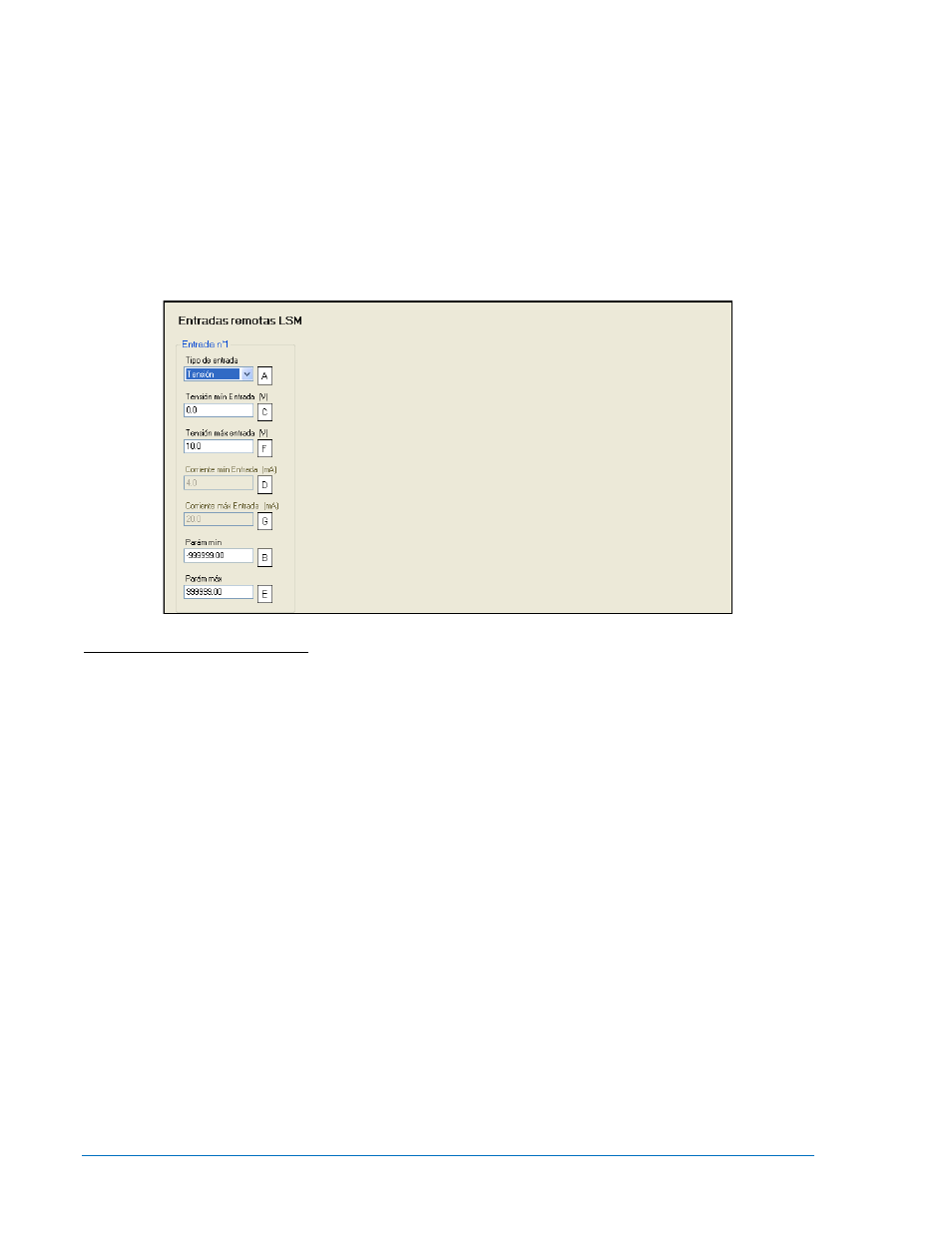

Figura 4-37. Entradas LSM Remotas
A Tipo de Entrada: Voltaje o Corriente.
B Param Min: –999,999.00 a +999,999.00 en incrementos de 0.01.
C Tensión de Entrada Mínima: Ajustable de 0 a 10 V en incrementos de 0.1 V.
D Corriente de Entrada Mínima: Ajustable de 4 a 20 mA en incrementos de 0.1 mA.
E Param Max: –999,999.00 a +999,999.00 en incrementos de 0.01.
F Tensión de Entrada Máxima: Ajustable de 0 a 10 V en incrementos de 0.1 V.
G Corriente de Entrada Máxima: Ajustable de 4 a 20 mA en incrementos de 0.1 mA.
Entrada de Contactos Remotos
Un modulo opcional CEM-2020 (Modulo de Expansión de Contactos) provee 10 contactos de entradas.
Cada unos de los 10 pueden ser configurados independientemente para anunciar una alarma o pre
alarma
A cuando el contacto de entrada se cierra. Un ajuste de retardo B puede ser ajustado para el
reconocimiento. Por defecto todas las entradas son configuradas para que no disparen una alarma o pre
alarma.
Para identificar más fácilmente los contactos de entrada, un nombre puede ser asignado C a cada
entrada.
Los contactos pueden ser reconocidos D siempre o solo cuando el motor está en marcha.
Los contactos de entrada son incorporados a un esquema lógico programable del BESTLogicPlus por
selección del grupo I/O en el BESTLogicPlus. Para más detalles referirse a la sección 5, Lógica
programable BESTLogicPlus.
Los estados de los contactos de entrada son disponibles en el BESTLogicPlus Programmable Logic
cuando “No hay” es seleccionado en Configuración de alarmas.
Los ajustes del BESTCOMSPlus para los contactos de entradas remotas (IEM-2020, Entradas
Programables, Entradas Remotas) son ilustrados en la Figura 4-38.
