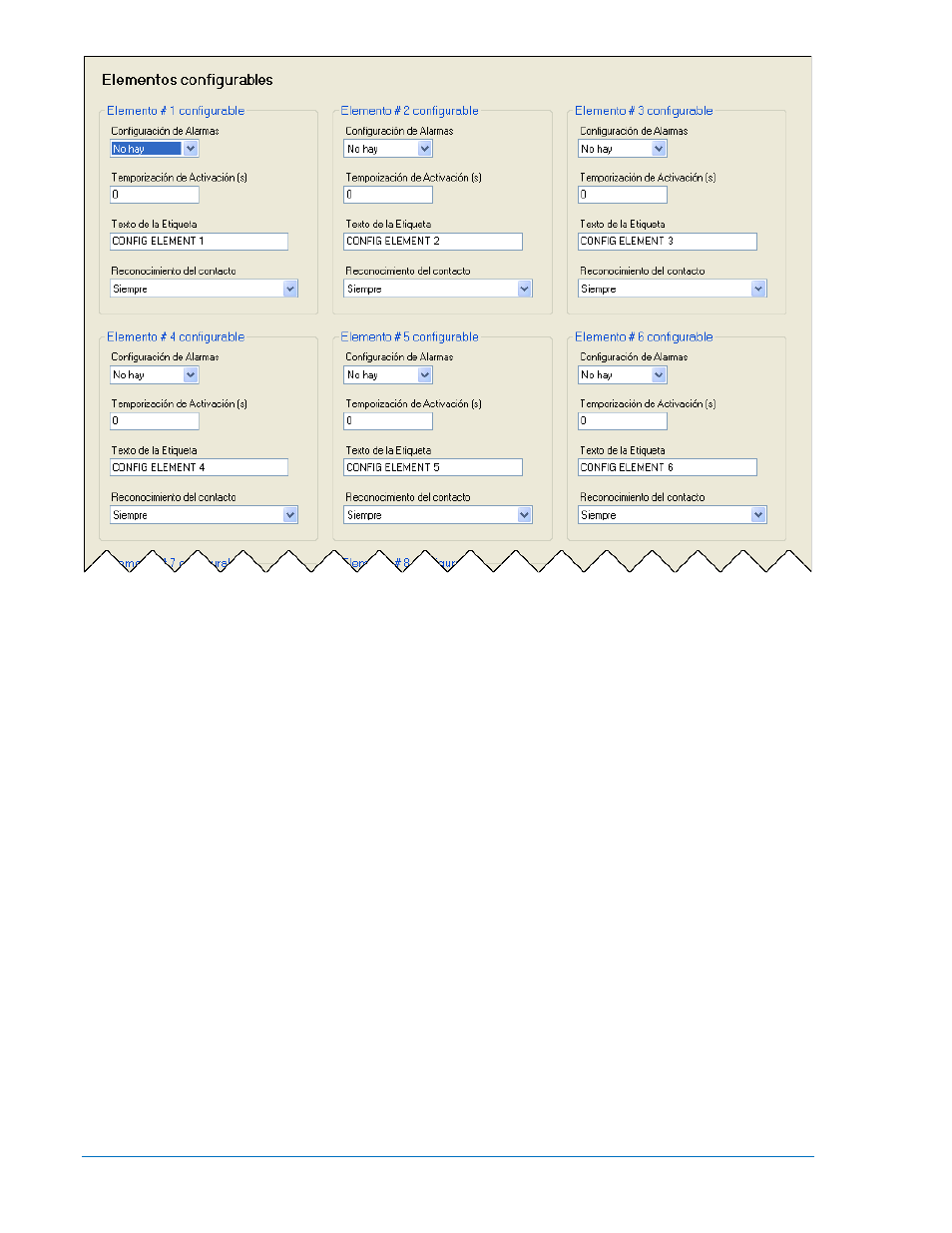

Figura 7-30. Salidas Programables, Pantalla Elementos Configurables
Los parámetros para cada elemento configurable son similares a aquellos para una entrada programable.
Establezca los siguientes parámetros para cada elemento configurable:
1. Configuración de Alarma - Seleccione la configuración de la alarma como Ninguno, Alarma o Pre-
alarma. Cuando ocurre una alarma, la bocina se anuncia con un pitido fuerte y constante y el motor
se apaga. Cuando ocurre una pre-alarma, la bocina se anuncia con un pitido que se prende y apaga
y el motor va a seguir funcionando. Si se selecciona Ninguno, el elemento es de solo estado. El
estado está disponible como una entrada para la Lógica Programable de BESTLogicPlus
independientemente del ajuste Configuración de Alarma.
2. Retardo de Activación – Este ajuste define la duración durante la cual el elemento configurable es
verdadero antes de que ocurra un anuncio de alarma o pre-alarma.
3. Texto de la Etiqueta - Ingrese texto descriptivo para describir como funciona el elemento
configurable. Este texto aparece al lado del estado de elemento configurable en Lógica Programable
de BESTLogicPlus y en el registro de eventos si la Configuración de Alarma se establece como
Alarma o Pre-alarma.
4. Reconocimiento de Contacto - Seleccione si el elemento configurable debe ser siempre reconocido o
sólo cuando el motor está en marcha. Una selección de Solo Mientras el Motor está en Marcha
previene la anunciación falsa cuando el motor no está funcionando.
Por ejemplo, un elemento configurable podría ser utilizado cuando se desee que ocurra una alarma o
pre-alarma cuando se abra la puerta de la sala del motor para alertar a la sala de control que alguien
está dentro de la sala. Además, podríamos suponer que por razones de seguridad cualquier equipo que
esté en marcha debería apagarse cuando alguien ingresa a la sala. Supongamos que la Entrada 5 está
etiquetada para indicar "PUERTA ABIERTA" y se configura como una Pre-alarma. En la Lógica
Programable de BESTLogicPlus, la Entrada 5 podría ser ANDed con MOTOR EN MARCHA para
impulsar el Elemento Configurable 1, que se configura como una alarma. El diagrama de la lógica se
muestra en la Figura 7-31.
7-28 IEM-2020 Configuración 9441072990 Rev B
