Temperatura del Refrigerante (Figura 7-12)
1. El transmisor de temperatura del refrigerante se configura seleccionando uno de los tipos de
transmisores que aparecen en la biblioteca de transmisores de BESTCOMSPlus al hacer clic en
Cargar Archivo de Configuración del Refrigerante y seleccionar el transmisor adecuado.
2. Si ningún archivo de transmisor coincide con el transmisor que se está utilizando, los puntos
individuales que trazan los puntos de resistencia a la temperatura del refrigerante pueden ser
modificados ingresando valores numéricos en la tabla, o arrastrando los puntos de la gráfica a la
característica deseada. La información sobre las características del transmisor debe obtenerse del
fabricante del transmisor.
3. Seleccione pendiente del transmisor Positiva o Negativa según sea necesario para la gráfica del
transmisor deseado.
4. Haga clic en Guardar Datos del Refrigerante para guardar los datos en el archivo de configuración
actual.
5. Los datos del transmisor ingresados manualmente se guardarán como un archivo de biblioteca del
transmisor cuando haga clic en Crear Archivo de Configuraciones del Refrigerante e ingrese un
nombre de archivo y especifique una ubicación para guardar el archivo.
6. Haga clic en Enviar Ajustes en BESTCOMSPlus para enviar la configuración de transmisores al IEM-
2020.

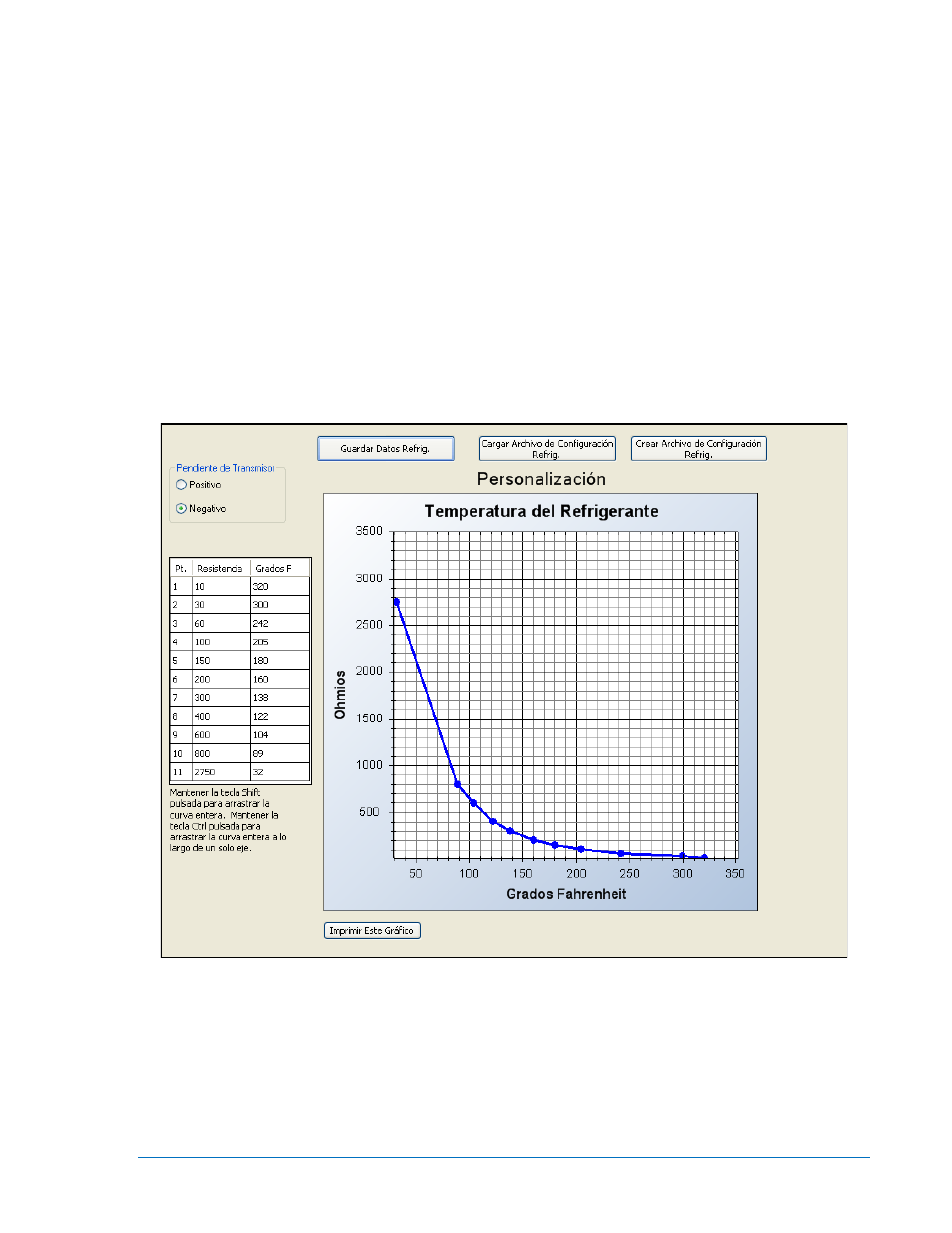

Figura 7-12. Transmisores Programables, Pantalla Temperatura de Refrigerante
Presión del Aceite (Figura 7-13)
1. El transmisor de presión del aceite se configura seleccionando uno de los tipos de transmisores que
aparecen en la biblioteca de transmisores de BESTCOMSPlus al hacer clic en Cargar Archivo de
Configuración del Aceite y seleccionar el transmisor adecuado.
2. Si ningún archivo de transmisor coincide con el transmisor que se está utilizando, los puntos
individuales que trazan los puntos de resistencia a la presión del aceite pueden ser modificados
ingresando valores numéricos en la tabla, o arrastrando los puntos de la gráfica a la característica
9441072990 Rev B IEM-2020 Configuración 7-9
