deseada. La información sobre las características del transmisor debe obtenerse del fabricante del
transmisor.
3. Seleccione pendiente del transmisor Positiva o Negativa según sea necesario para la gráfica del
transmisor deseado.
4. Haga clic en Guardar Datos del Aceite para guardar los datos en el archivo de configuración actual.
5. Los datos del transmisor ingresados manualmente se guardarán como un archivo de biblioteca del
transmisor cuando haga clic en Crear Archivo de Configuraciones del Aceite e ingrese un nombre de
archivo y especifique una ubicación para guardar el archivo.
6. Haga clic en Enviar Ajustes en BESTCOMSPlus para enviar la configuración de transmisores al IEM-
2020.

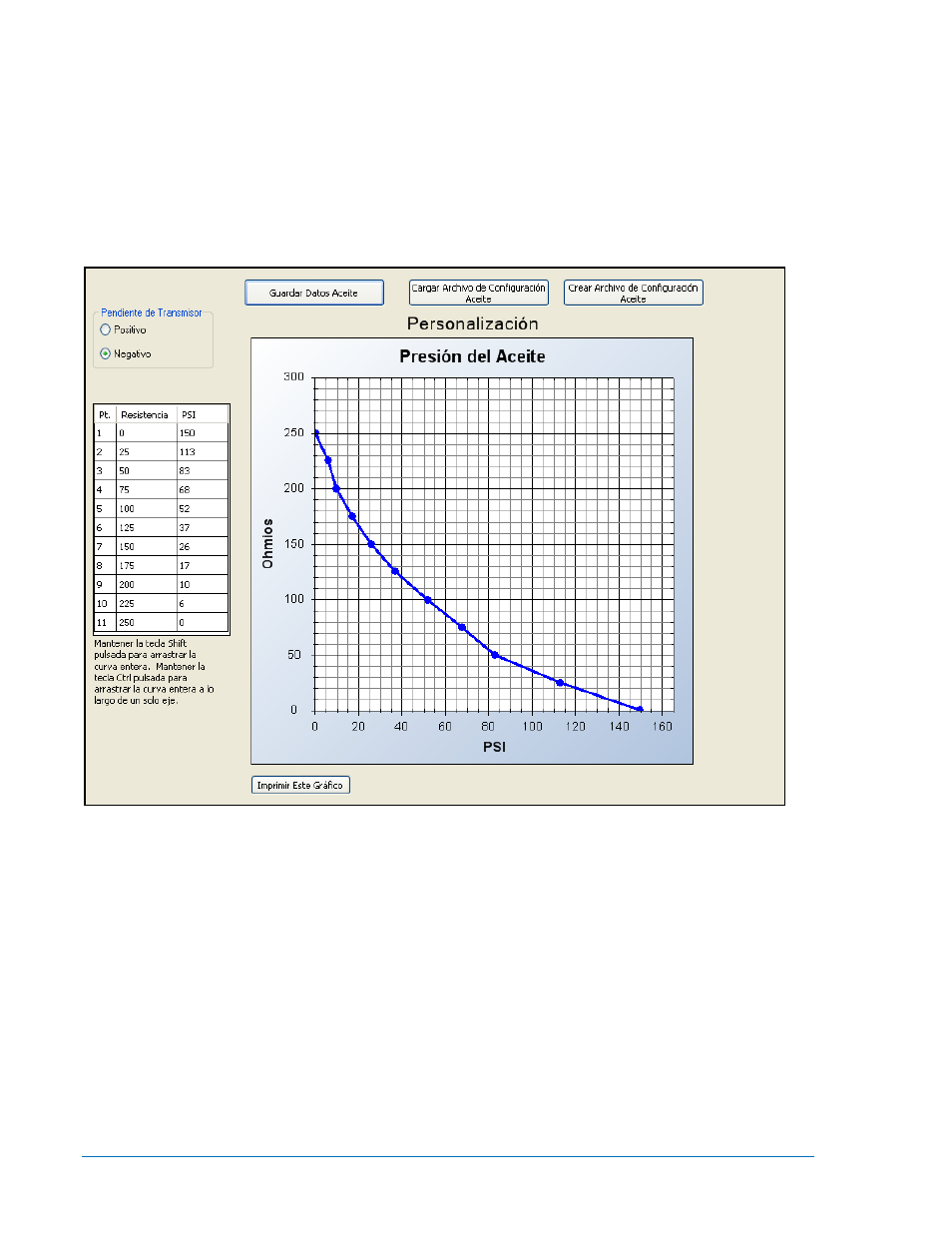

Figura 7-13. Transmisores Programables, Pantalla Presión del Aceite
Nivel de Porcentaje de Combustible (Figura 7-14)
1. El transmisor de nivel de porcentaje de combustible se configura seleccionando uno de los tipos de
transmisores que aparecen en la biblioteca de transmisores de BESTCOMSPlus al hacer clic en
Cargar Archivo de Configuración del Combustible y seleccionar el transmisor adecuado.
2. Si ningún archivo de transmisor coincide con el transmisor que se está utilizando, los puntos
individuales que trazan los puntos de resistencia a la presión del aceite pueden ser modificados
ingresando valores numéricos en la tabla, o arrastrando los puntos de la gráfica a la característica
deseada. La información sobre las características del transmisor debe obtenerse del fabricante del
transmisor.
3. Seleccione pendiente del transmisor Positiva o Negativa según sea necesario para la gráfica del
transmisor deseado.
4. Haga clic en Guardar Datos del Combustible para guardar los datos en el archivo de configuración
actual.
7-10 IEM-2020 Configuración 9441072990 Rev B
