Instrucciones de Configuración
Configurando entradas de contacto en el IEM-2020 (Figura 7-19)

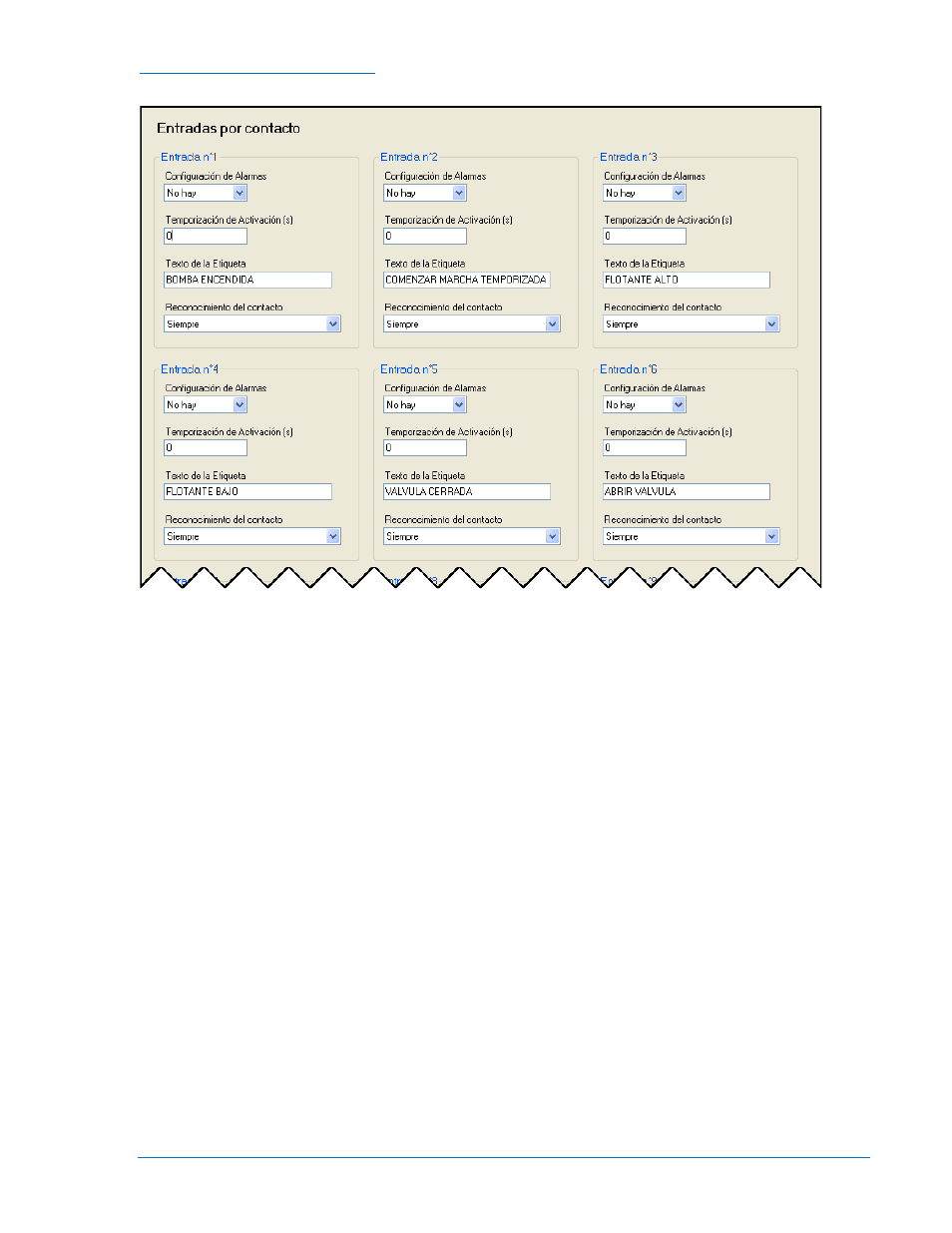

Figura 7-19. Entradas Programables, Pantalla Entradas de Contacto
Para cada entrada de contacto, configure los siguientes parámetros:
1. Configuración de Alarma - Seleccione la configuración de la alarma: Ninguno, Alarma o Pre-alarma.
Cuando ocurre una alarma, la bocina se anuncia con un pitido constante y el motor se apaga.
Cuando ocurre una pre-alarma, la bocina se anuncia con un pitido que se prende y apaga y el motor
va a seguir funcionando. Si se selecciona Ninguno, la entrada es de solo estado. El estado está
disponible para la Lógica Programable de BESTLogicPlus independientemente del ajuste
Configuración de Alarma.
2. Retardo de Activación – Este ajuste define la duración durante la cual la entrada permanece
encendida antes de que ocurra el anuncio.
3. Texto de la Etiqueta - Ingrese texto descriptivo que indique el uso de la entrada. Este texto aparece
al lado de la entrada en Lógica Programable de BESTLogicPlus y en el registro de eventos si la
entrada es configurada como alarma o pre-alarma.
4. Reconocimiento de Contacto - Seleccione si la entrada de contacto debe ser siempre reconocida o
sólo cuando el motor está en marcha. Por ejemplo, un interruptor que se cierra cuando la presión del
aceite es baja debería ser controlado solamente mientras el motor está funcionando. Este interruptor
estaría cerrado cuando el motor no está funcionando y no debería anunciarse una alarma o pre-
alarma de baja presión de aceite a menos que el interruptor esté cerrado mientras el motor esté
funcionando. Una selección de Solo Mientras el Motor está en Marcha previene la anunciación falsa
cuando el motor no está funcionando.
Configurando entradas locales analógicas en el IEM-2020 (Figura 7-20)
Cada entrada está configurada con una cadena y rango del parámetro asignado por el usuario para
trazar el rango de señal de entrada analógica a un rango de parámetro definido por el usuario. Por lo
tanto, las condiciones externas pueden ser medidas y mostradas en el IEM-2020. Cada entrada puede
configurarse con hasta cuatro umbrales (dos umbrales por encima y dos umbrales por debajo) que hacen
que su estado esté disponible para la Lógica Programable BESTLogicPlus. Además, cada umbral puede
desencadenar alarmas o pre-alarmas para proteger el motor y equipamientos asociados basados en
