Basler Electric IEM-2020 - Manual (Página 236)

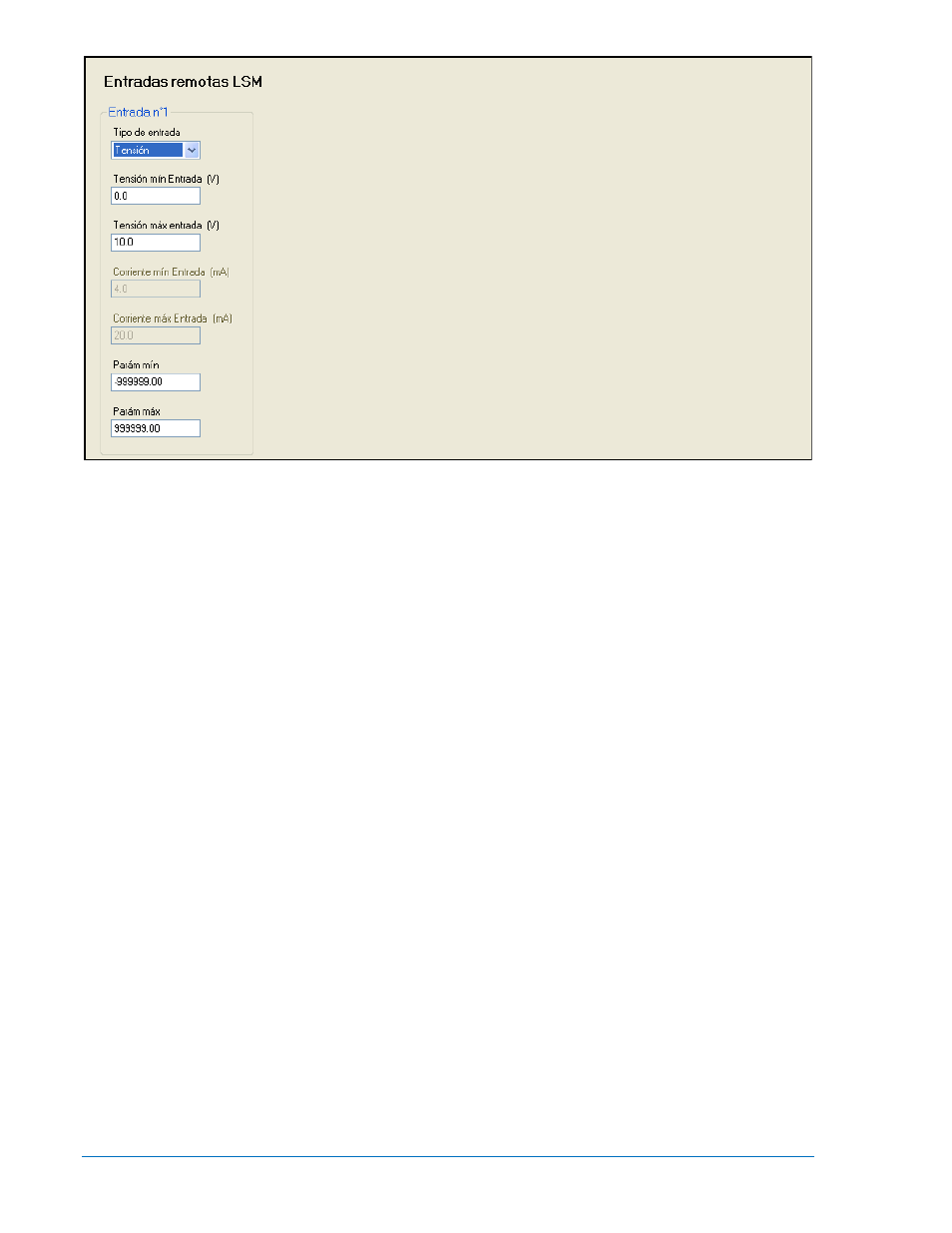

Figura 7-22. Entradas Programables, Pantalla Entradas Remotas LSM
Los parámetros a configurar son:
1. Tipo de Entrada – Seleccione Tensión para una entrada de 0-10 Vdc o Corriente para una entrada
de 4-20 mA.
2. Tensión de Entrada Min (V) - Establezca esto para la tensión válida mínima esperada del transductor
o dispositivo conectado a esta entrada. La tensión por debajo de este umbral se va a limitar a este
valor. La tensión de entrada mínima sólo puede establecerse cuando el parámetro de Tipo de
Entrada se establece en Tensión.
3. Tensión de Entrada Max (V) - Establezca esto para la tensión válida máxima esperada del
transductor o dispositivo conectado a esta entrada. La tensión por encima de este umbral se va a
limitar a este valor. La tensión de entrada máxima sólo puede establecerse cuando el parámetro de
Tipo de Entrada se establece en Tensión.
4. Corriente de Entrada Min (mA) - Establezca esto para la corriente válida mínima esperada del
transductor o dispositivo conectado a esta entrada. La corriente por debajo de este umbral se va a
limitar a este valor. La corriente de entrada mínima sólo puede establecerse cuando el parámetro de
Tipo de Entrada se establece en Corriente.
5. Corriente de Entrada Max (mA) - Establezca esto para la corriente válida máxima esperada del
transductor o dispositivo conectado a esta entrada. La corriente por encima de este umbral se va a
limitar a este valor. La corriente de entrada máxima sólo puede establecerse cuando el parámetro de
Tipo de Entrada se establece en Corriente.
Configurando Entradas de Contacto Remotas en el CEM-2020/H (Ver Figura 7-23)
Los ajustes de esta pantalla están desactivados a menos que el CEM-2020/H (Módulo de Expansión de
Contacto) se haya activado como se explicó anteriormente.
7-20 IEM-2020 Configuración 9441072990 Rev B
