estas condiciones medidas externas. Se muestran los ajustes para la entrada de tensión local. Los
ajustes de entrada de corriente local son similares.

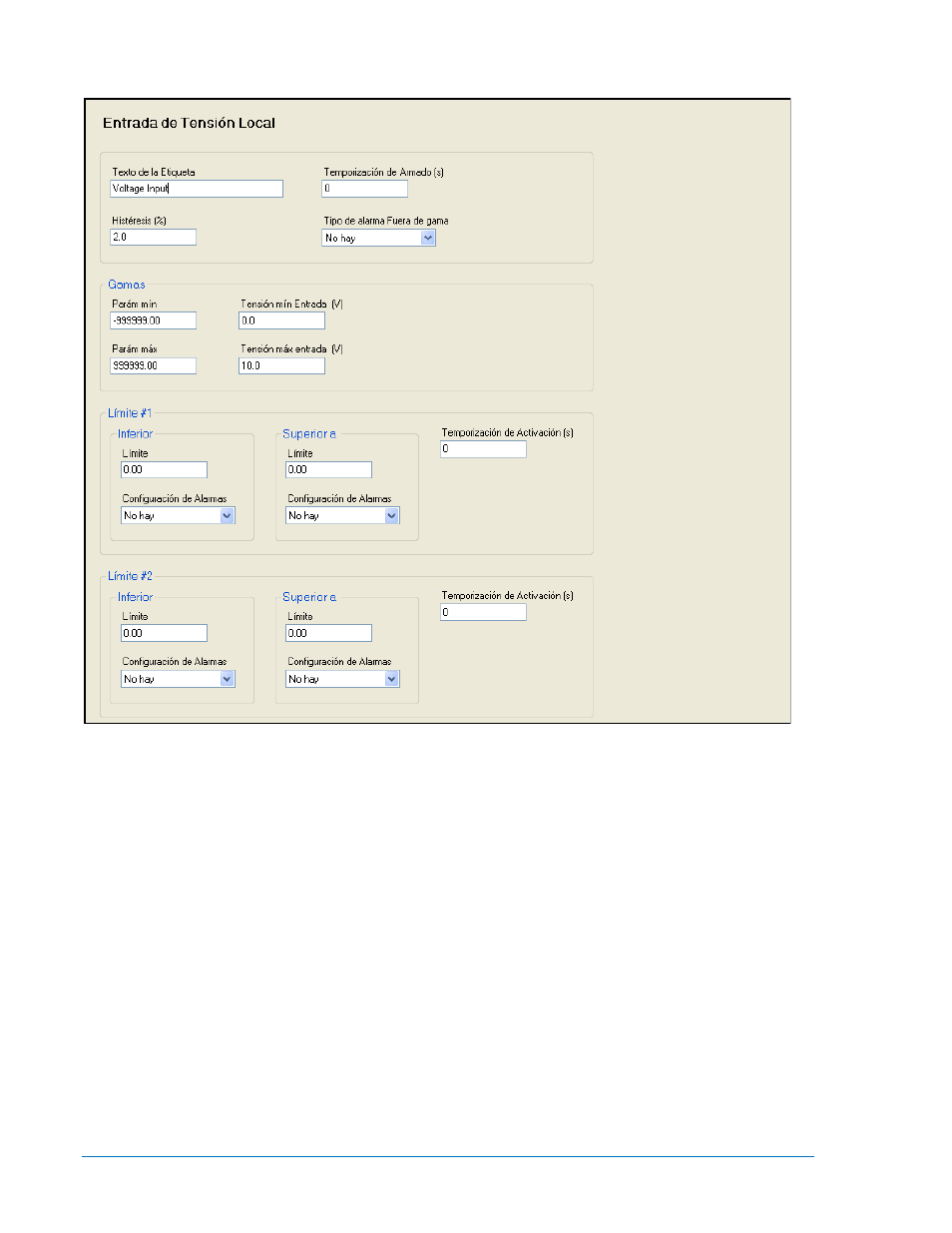

Figura 7-20. Entradas Programables, Pantalla Entrada de Tensión Local
Configurando los siguientes parámetros:
1. Texto de la Etiqueta - Ingrese texto descriptivo que indique el uso de la entrada. Este texto aparece
al lado del umbral estado y estado asociado a alarma y pre-alarma en Lógica Programable de
BESTLogicPlus y en el registro de eventos si cualquiera de los umbrales de entrada son
configurados como Alarma o Pre-alarma.
2. Histéresis (%) - Ingrese un valor para la histéresis deseada para detección de umbral. Esto le
ayudará a prevenir la detección intermitente de umbrales.
3. Retardo de Armado - El Retardo de Armado es el tiempo de espera después del arranque del motor
antes de que la monitorización de entrada comience. Establezca el retardo de armado en 0 si se
desea un control constante, incluso cuando el motor no está funcionando. Valores distintos de cero
harán que se monitoree la entrada después de que el tiempo programado haya transcurrido luego
del arranque del motor.
4. Tipo de Alarma Fuera de Rango - Cuando la entrada analógica sale de su rango programado (según
lo determinado por los ajustes de tensión y corriente de Entrada Máximo y Mínimo) una indicación
fuera de rango puede ser anunciada. Si se selecciona Alarma o Pre-alarma, se producirá la
anunciación. Si se selecciona Solo Estado, el estado estará disponible para la Lógica Programable
de BESTLogicPlus pero no se producirá un anuncio.
5. Parámetro Mínimo (Param Min) - Este ajuste define el valor del parámetro medido cuando la entrada
analógica está en su nivel mínimo programado. Si la entrada analógica está por debajo de su nivel
7-16 IEM-2020 Configuración 9441072990 Rev B
