NOTAS
1. Si el CEM-2020 es proveyendo un final del bus J1939, un resistor de
terminación de 120 W, ½ watt debería ser instalado a través de los
terminales 48 (CANL) y 49 (CANH).
2. Si el CEM-2020 no es parte del bus J1939, el cabo que conecta el CEM-
2020 al bus no debería exceder 914 mm (3 pies) en longitud.
3. La longitud máxima del bus, no incluyendo cabos, es 40 m (131 pies).
4. El drenado J1939 (malla) debería ser aterrada a un punto únicamente. Si
aterrado en otro lugar, no conecte el drenado al CEM-2020.

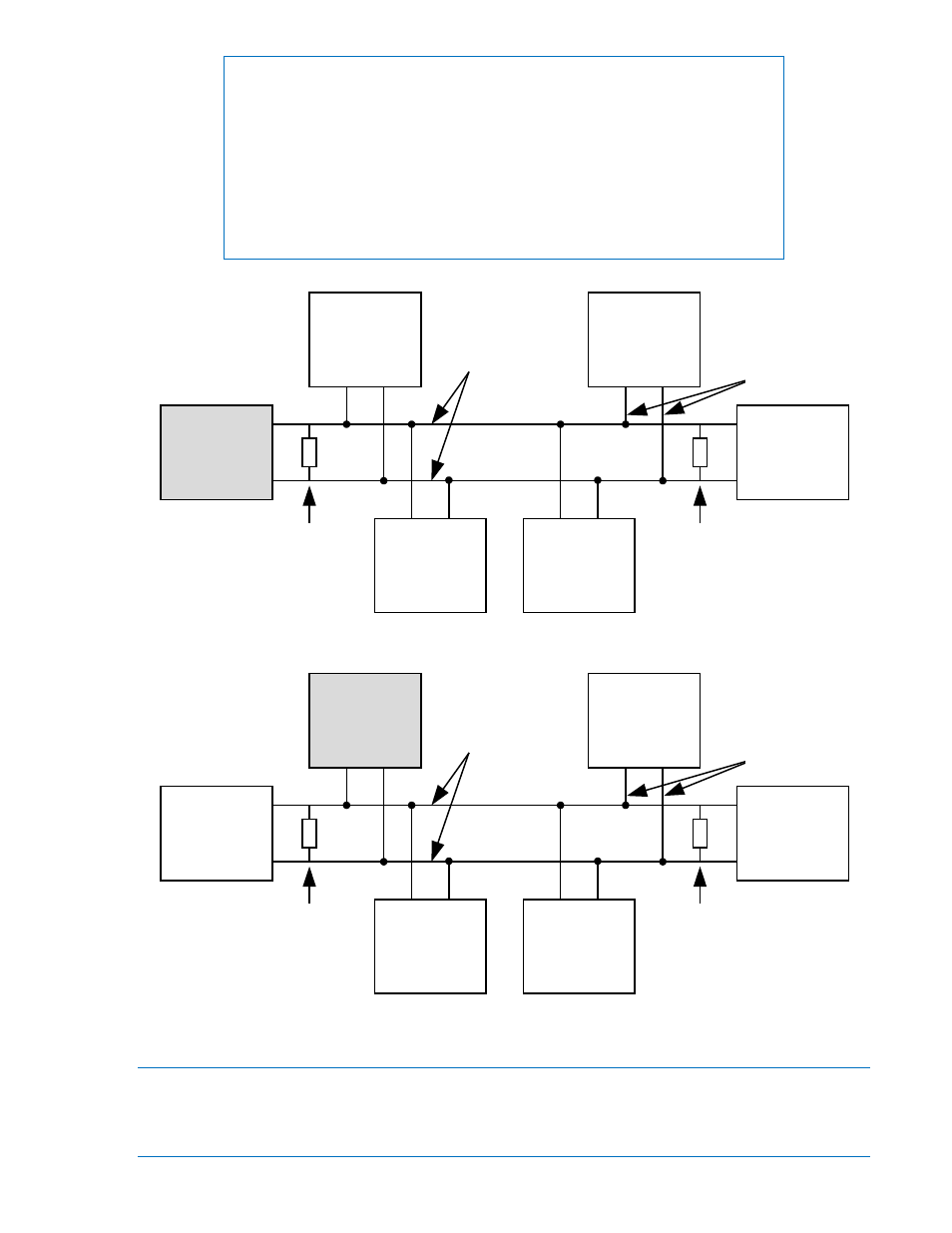

Figura 9-5. Interfase CANbus con CEM-2020 proveyendo Un Final de Bus
Figura 9-6. Interfase CANbus con CEM-2020 proveyendo Un Final de Bus
Mantenimiento
El mantenimiento preventivo consiste de periódicamente verificar que las conexiones entre el CEM-2020
y el sistema estén limpias y firmes. Los Módulos de Expansión de Contacto son fabricados usando
tecnologías de montaje superficial del estado del arte. Así como, Basler Electric recomienda que ningún
procedimiento de reparación sea intentado por nadie más que personal de Basler Electric.
