Conexiones de Entrada Analógica Externa

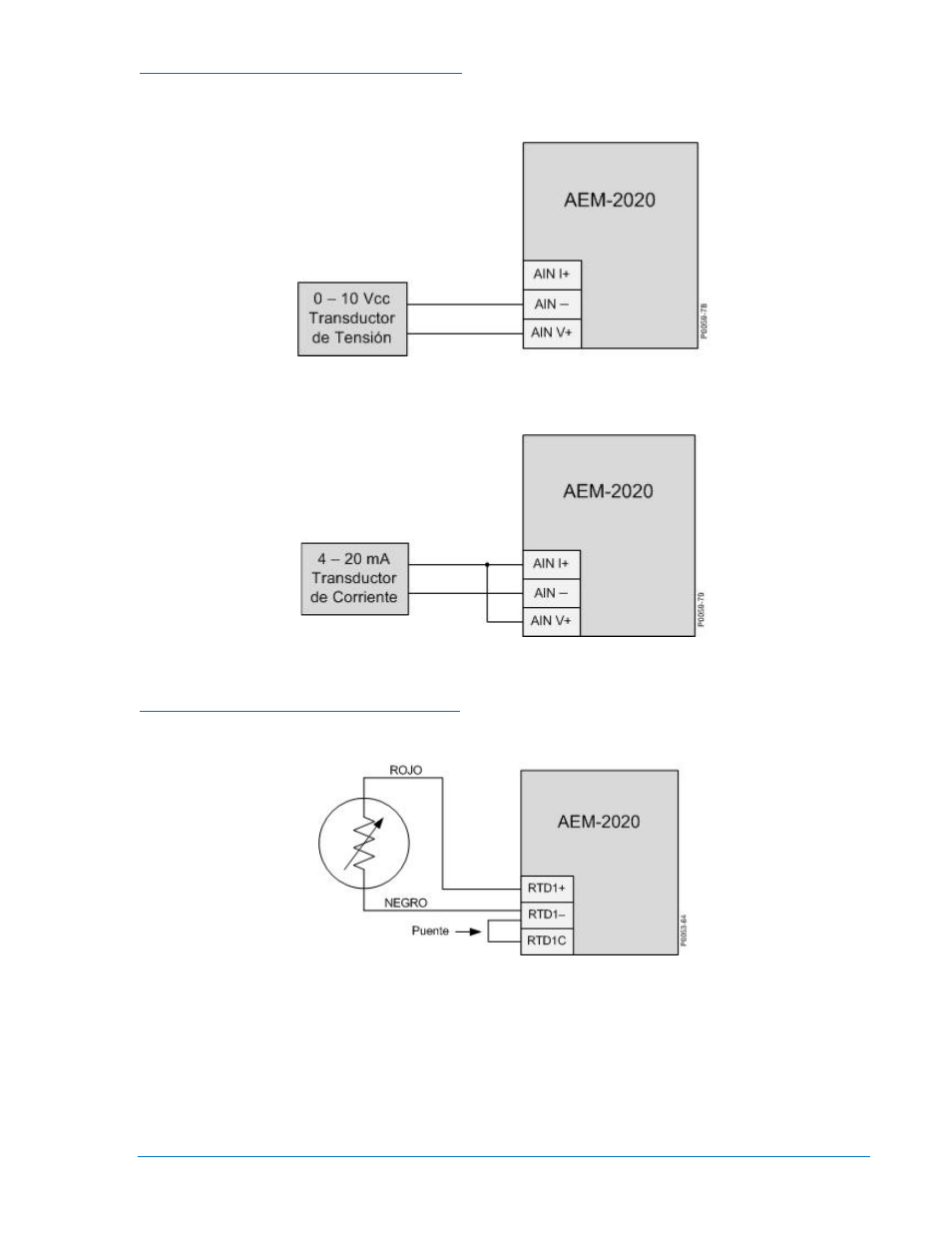

Las conexiones de entrada de tensión se muestran en la Figura 10-3 y las conexiones de entrada de
corriente se muestran en la Figura 10-4. Cuando se utilice la entrada de corriente, AIN V+ y AIN I+ deben
unirse.
Figura 10-3. Entradas Analógicas – Conexiones de Entrada de Tensión
Figura 10-4. Entradas Analógicas – Conexiones de Entrada de Corriente
Conexiones de Entrada de RTD Externas
Conexiones de entrada externas de RTD de dos cables es mostrada en el Figura 10-5. La Figura 10-6
muestra conexiones de entrada de RTD de tres cables.
Figura 10-5. Conexión de Entrada de RTD de Dos Cables
9441072990 Rev B IEM-2020 AEM-2020 (Módulo de Expansión Analógico) 11-7
