Para seleccionar los valores de desplazamiento, vaya a la pantalla AJUSTES, AJUSTES GENERALES,
PANEL FRONTAL HMI y edite la MEDICIÓN DE CONFIGURACIÓN. Los siguientes elementos pueden
ser seleccionados por el usuario para ser colocados en el resumen de desplazamiento:
•
NADA (Remueve línea de la lista de despl)
•
BLANCO (No se muestra nada en esta línea)
•
P ACEITE
•
TEMP
•
V BATT
•
RPM
•
COMBUSTIBLE
•
HRS DE MARCHA
•
ALG EN X (X = 1 a 8) (con AEM-2020)
•
RTD EN X (X = 1 a 8) (con AEM-2020)
•
THRM CPL X (X = 1 a 2) (con AEM-2020)
•
PRES ALIM COMBUS
•
LÍNEA DE PRESIÓN INYECTOR
•
COMBUSTIBLE TOTAL UTILIZADO
•
TEMP DE COMBUSTIBLE
•
TEMP ACEITE DE MOTOR
•
TEMP INTERCOOLER MOTOR
•
PRESIÓN REFRIGERANTE
•
TASA DE COMBUSTIBLE
•
PRESIÓN DE LEVANTE
•
TEMP MÚLTIPLES ENTRADAS
•
TEMP AIRE DE CARGA
•
CARGA % MOTOR
•
RPM SRC
•
TENSIÓN ALG
•
CORRIENTE ALG
•
CONSIGNA PARÁMETRO
•
CONSIGNA RPM

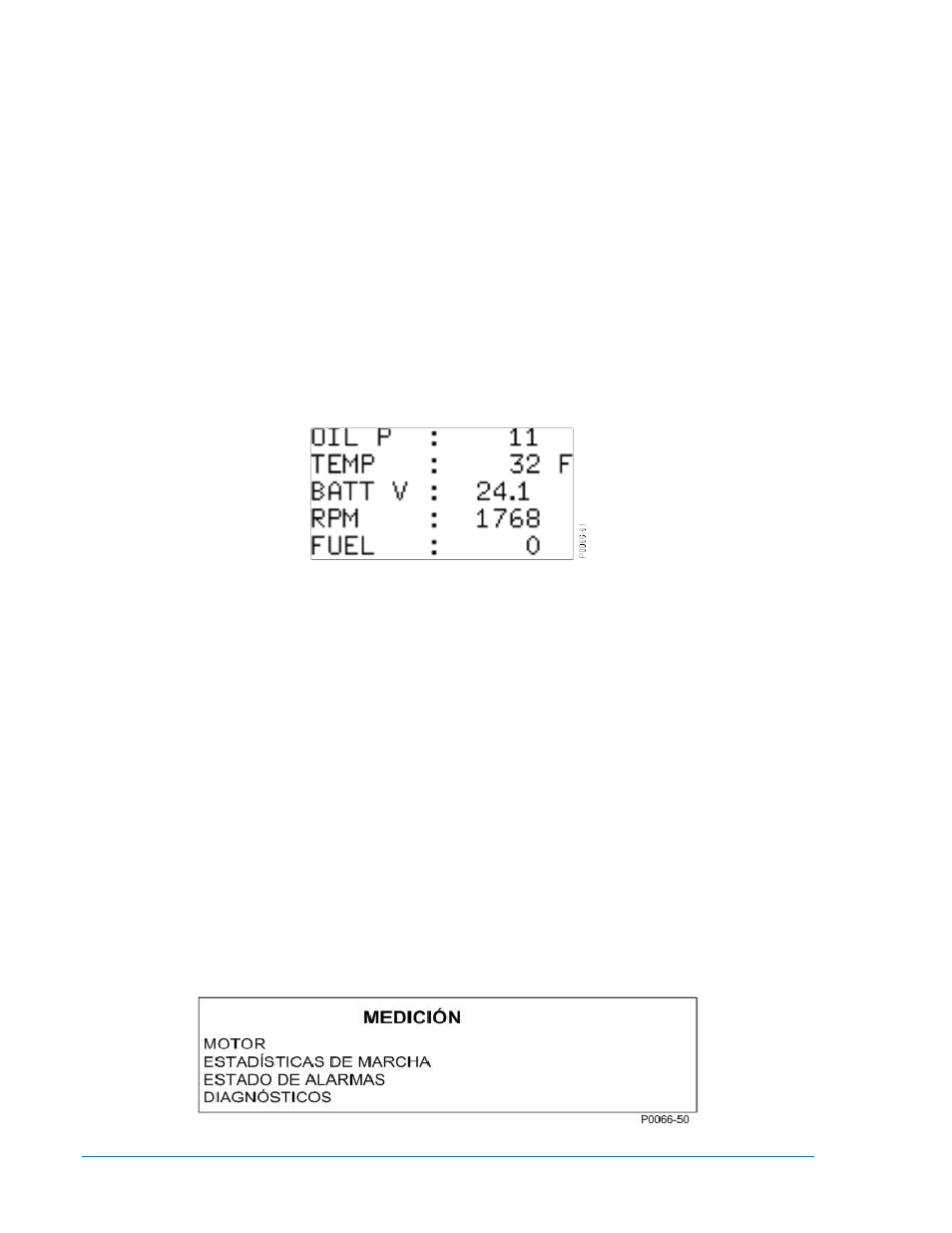

Figura 2-3. Vista de Resumen de Desplazamiento
Modo Dormir
El modo dormir sirve como una función de ahorro de energía. Si el IEM-2020 está en modo de Apagado
o en modo Automático no funcionando y una clave no es presionado por más de 15 minutos, la
retroiluminación del panel frontal LCD y el calentador del LCD se apagan. El IEM-2020 reanuda el
funcionamiento normal de pantalla, cuando cualquier botón del panel frontal se presiona o el motor se
marcha a distancia a través de la entrada de Inicio Automático. El IEM-2020 no se va a dormir mientras
se encuentre en un estado de alarma. Si es necesario, el modo Dormir puede ser desactivado
permanentemente a través de BESTCOMSPlus o el panel frontal.
Cambiando un Ajuste
Para cambiar un ajuste, navegar al ajuste que desea cambiar y pulse la tecla Editar. Si no se ha
identificado, se le pedirá que introduzca su contraseña en este momento. Use las flechas Arriba/Abajo
para aumentar o disminuir el valor. Pulse la tecla de Editar de nuevo cuando haya terminado.
Estructura de la Pantalla del Panel Frontal
La pantalla del panel frontal se inicia con la PANTALLA RESUMEN. Presionando la tecla de flecha
derecha se abrirá la pantalla del MENÚ PRINCIPAL. La pantalla MENÚ PRINCIPAL consta de
MEDICIÓN y AJUSTES. La ramificación de la pantalla de MEDICIÓN se muestra en la Figure 2-4. La
ramificación de la pantalla de AJUSTES se muestra en la Figura 2-5. Detalles de las ramas de la pantalla
de AJUSTES seguido a Figura 2-5.
Figure 2-4. Ramificación Pantalla de Medición
2-4 IEM-2020 Interfaz Hombre-Máquina 9441072990 Rev B
