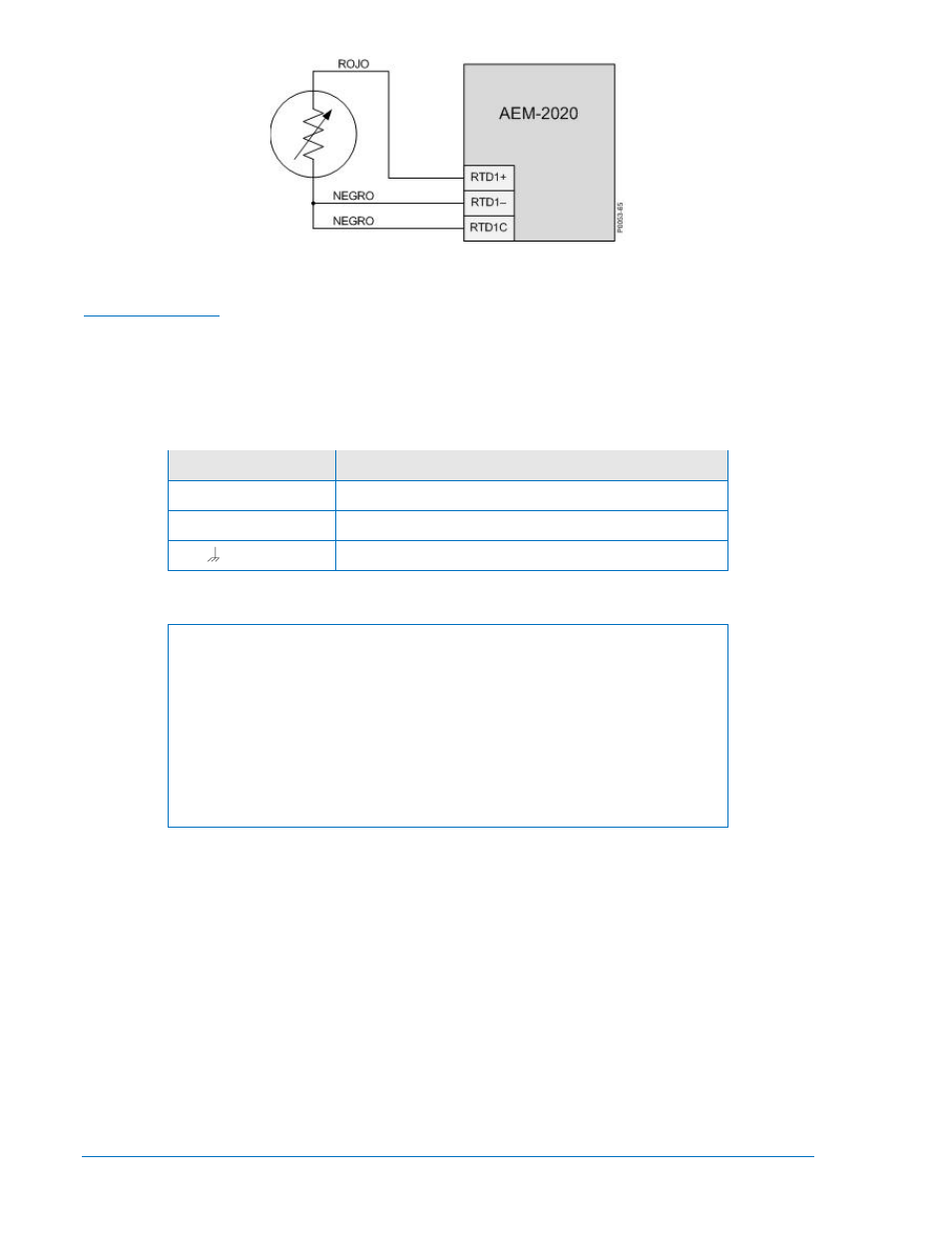

Figura 10-6. Conexión de Entrada de RTD de Tres Cables
Interfase CANbus
Estos terminales proveen comunicación usando el protocolo SAE J1939 y proveen comunicación de alta
velocidad entre el Módulo de Expansión Analógico y el IEM-2020. Conexiones entre el AEM-2020 y el
IEM-2020 deberían ser hechas con un cable de par trenzado, mallado. Los terminales de interfase
CANbus son listados en la Tabla 10-3. Referirse a la Figura 10-7 y Figura 10-8.
Tabla 10-3. Terminales de la Interfase CANbus
Terminal Descripción
P1- HI (CAN H) Conexión alta CAN (cable amarillo)
P1- LO (CAN L) Conexión baja CAN (cable verde)
P1- (SHIELD) Conexión de drenado CAN
NOTAS
1. Si el AEM-2020 es proveyendo un final del bus J1939, un resistor de
terminación de 120 W, ½ watt debería ser instalado a través de los
terminales 48 (CANL) y 49 (CANH).
2. Si el AEM-2020 no es parte del bus J1939, el cabo que conecta el AEM-
2020 al bus no debería exceder 914 mm (3 pies) en longitud.
3. La longitud máxima del bus, no incluyendo cabos, es 40 m (131 pies).
4. El drenado J1939 (malla) debería ser aterrada a un punto únicamente. Si
aterrado en otro lugar, no conecte el drenado al AEM-2020.
11-8 IEM-2020 AEM-2020 (Módulo de Expansión Analógico) 9441072990 Rev B
