Contacto de Salida Remotos
Para hacer más fácil la identificación de los elementos, un nombre A puede ser asignado a cada contacto
de salida.
Los contactos de salida son incorporadas a un esquema lógico programable del BESTLogicPlus por
selección del grupo I/O en el BESTLogicPlus. Para más detalles referirse a la sección 5, Lógica
programable BESTLogicPlus.

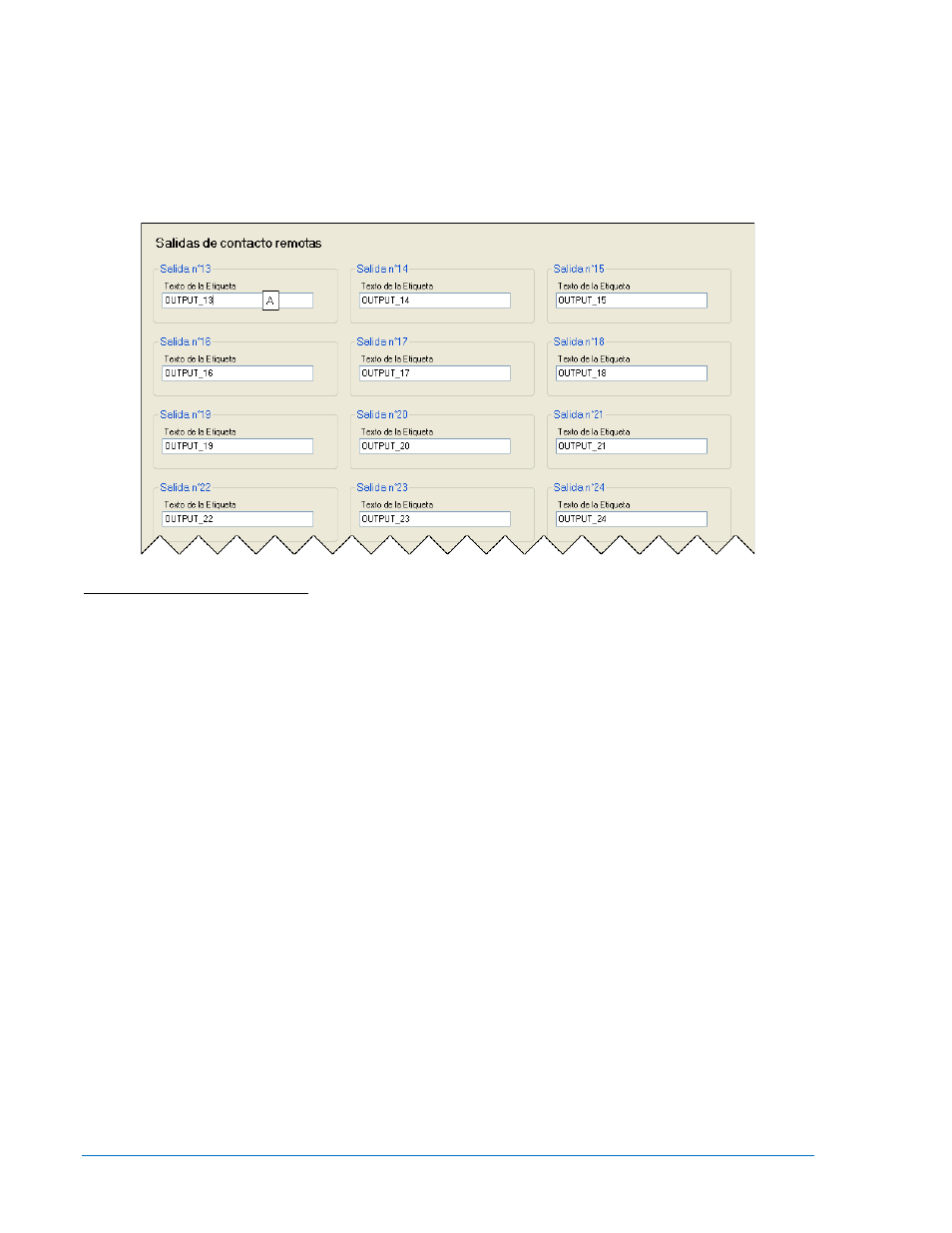

La pantalla de BESTCOMSPlus para los contactos de salida remotos se ilustra en la Figura 4-44.
Figura 4-44. Contacto de Salidas Remotas
A Texto de Etiqueta: Un arreglo de caracteres alfanuméricos con un máximo de 16 caracteres.
Salidas Analógicas Remotas
Un modulo opcional AEM-2020 (Modulo de Expansión Analógico) provee de cuatro salidas analógicas.
Hacer una selección A de los parámetros y seleccionar el tipo B de salida. Cuando está disponible, una
alarma C fuera de gama alerta de un lazo abierto o ruptura en la salida analógica. Un ajuste de retardo D
por fuera de gama, retarda el anuncio de una alarma.
La gama será ajustada dependiendo del tipo de salida. Parám Mín E se correlaciona con Corriente F de
salida Mín o Voltaje G de salida Mín y Parám Máx H se correlaciona con Corriente I de salida Máx o Voltaje J
de Salida Max.
Las salidas analógicas remotas se deshabilitan cuando configuración de alarma se ajusta a “No hay”. El
estado de las salidas analógicas remotas está disponible en BESTLogicPlus Programmable Logic
cuando “Solo Estado” es seleccionado.
Las salidas analógicas remotas son incorporadas a un esquema lógico programable del BESTLogicPlus
por selección del grupo I/O en el BESTLogicPlus. Para más detalles referirse a la sección 5, Lógica
programable BESTLogicPlus.
La pantalla de BESTCOMSPlus para las salidas analógicas remotas #1 se muestra en la Figura 4-45.
