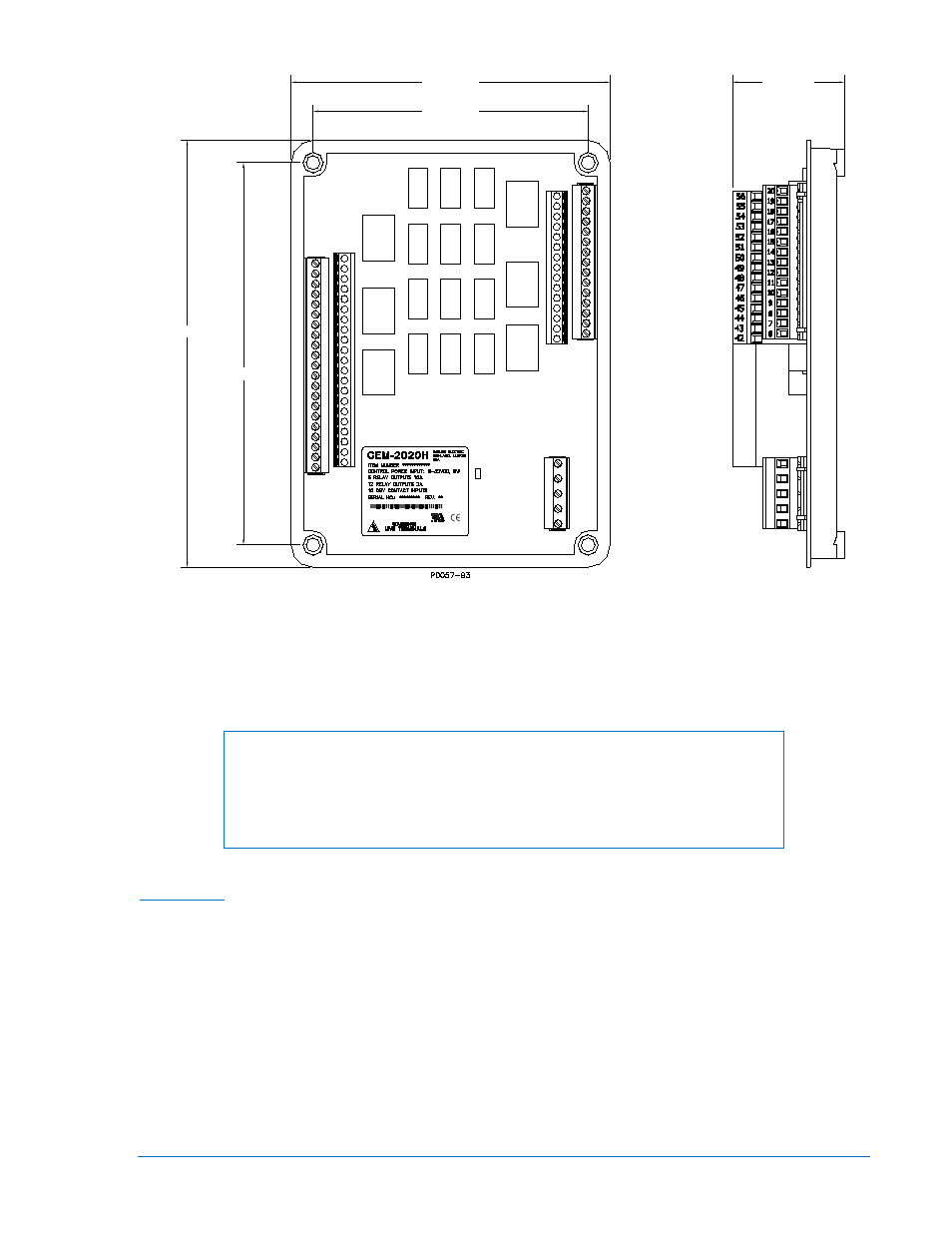

Figura 9-2. Dimensiones del Conjunto CEM-2020H
Conexiones
Las conexiones del Módulo de Expansión de Contacto son dependientes de la aplicación. Un cableado
incorrecto puede resultar en el daño del modulo.
NOTAS
Potencia operativa desde la batería debe estar en la polaridad correcta.
Aunque una polaridad inversa no causará daño, el CEM-2020 no operará.
Asegúrese que el CEM-2020 está fuertemente cableado a tierra con cable de
cobre no menor de 12 AWG fijado al terminal de tierra en el módulo.
Terminales
La interfase terminal consiste de conectores de enchufe con terminales de compresión a tornillo.
Las conexiones del CEM-2020 son hechas con un conector de 5 posiciones, dos conectores de 18
posiciones, y dos conectores de 24 posiciones con terminales de compresión de tornillos. Estos
conectores se enchufan en los cabezales del CEM-2020. Los conectores y las cabezas tienen un encaje
que asegura la orientación apropiada del conector. Además, el conector y el cabezal tienen
características únicas que garantizan que el conector solo se conecte con el cabezal correcto.
Los conectores y cabezales pueden incluir conductores recubiertos de estaño o de oro. Los conductores
recubiertos de estaño se encuentran en una funda plástica negra mientras que los recubiertos en oro se
encuentran en una funda plástica anaranjada. Conecte los conectores a los cabezales del mismo color.
5.50 [139.7]
6.38 [162.1]
7.50 [190.5]
8.38 [212.9]
2.23 [56.6]
9441072990 Rev B IEM-2020 CEM-2020 (Módulo de Expansión de Contactos) 10-5
