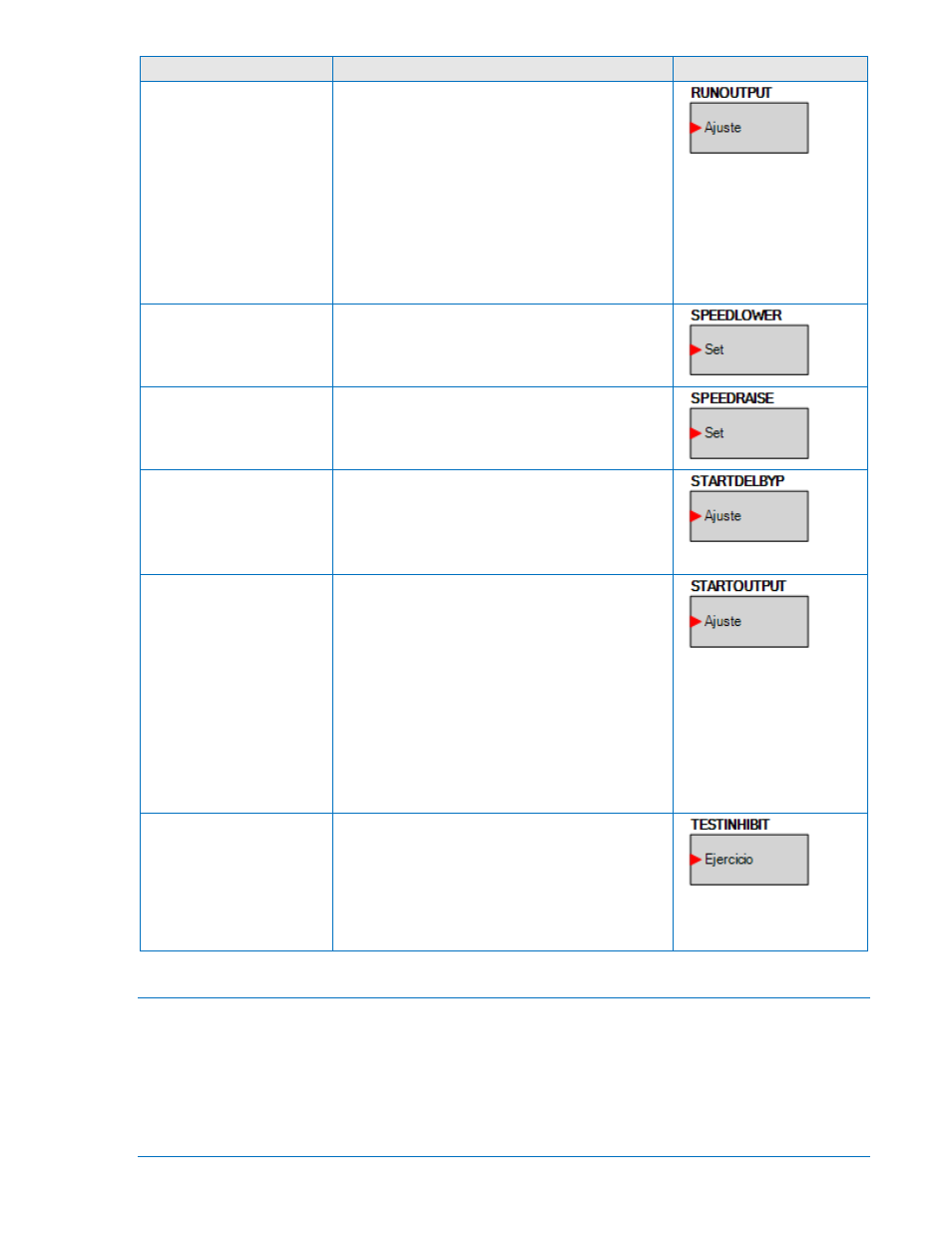

Nombre Descripción Símbolo
RUNOUTPUT Este elemento es usado para manejar el relé de
salida desde la lógica cuando la configuración del
Relé de Salida de Correr está configurada a
“Programable”. Cuando la configuración del Relé de
Salida de Correr está configurada a “Programable”,
el relé no cerrará a menos que la lógica sea usada
para
manejar este elemento. Cuando la
configuración del Relé de Salida de Correr es
“Predefinido”, el relé de correr es cerrado de
acuerdo a la funcionalidad de correr predefinida en
el IEM-2020. Cuando la funcionalidad “Predefinida”
está seleccionada, el relé no responderá a este
elemento.
SPEEDLOWER Este elemento reduce el ajuste de la velocidad de
IEM-2020 basado en los ajustes de Velocidad RPM
aumentar / disminuir.
SPEEDRAISE Este elemento eleva el ajuste de la velocidad de
IEM-2020 basado en los ajustes de Velocidad RPM
aumentar / disminuir.
STARTDELBYP Este elemento permite que el estado de Pre-
arranque sea salteado basado en lógica. Por
ejemplo, un retardo de arranque no puede ser
necesario cuando el motor está caliente. Esto
también permite que un dispositivo externo, como
un ECO, controle el intervalo de pre-arranque.
STARTOUTPUT Este elemento es usado para manejar el relé de
salida de arranque desde la lógica cuando
configuración del Relé de Salida de Arranque está
configurada a “Programable”. Cuando la
configuración del Relé de Salida de Arranque está
configurada a “Programable”, el relé de arranque
no cerrará a menos que la lógica sea usada para
manejar este elemento. Cuando la configuración del
Relé de Salida de Arranque está a “Predefinido”, el
relé de arranque es cerrado de acuerdo a la
funcionalidad de arranque predefinida en el IEM-
2020. Cuando la funcionalidad “Predefinida” está
seleccionada, el relé no responderá a este
elemento.
TESTINHIBIT Cuando este elemento lógico es VERDADERO, el
temporizador de ejercicio no puede arrancar el
motor. Si la función lógica TESTINHIBIT es FALSO
durante un periodo de ejercicio, o transiciones de
VERDADERO a FASLO en cualquier tiempo
durante un periodo de ejercicio, el IEM-2020
arrancará y correrá el motor por la duración del
periodo de ejercicio.
Esquemas Lógicos
Un esquema lógico es un grupo de variables lógicas escritas en forma de ecuación que define la
operación de un Módulo de Motor Industrial IEM-2020. A cada esquema lógico le es dado un nombre
único. Esto la da la habilidad de seleccionar un esquema específico y estar seguro que el esquema
seleccionado está en operación. Un esquema lógico es configurado para aplicaciones típicas y es el
esquema lógico activo por defecto. Sólo un esquema lógico puede estar activo en un momento dado. En
la mayoría de las aplicaciones, los esquemas lógicos pre-programados eliminan la necesidad de
programación personalizada. Esquemas lógicos pre-programados pueden proveer más entradas, salidas,
o propiedades que son necesitadas para una aplicación particular. Esto es porque un esquema pre-
9441072990 Rev B IEM-2020 Lógica Programable del BESTLogicPlus 5-21
