Figura 4-34. entrada de tensión local -39 – Basler Electric IEM-2020 Manual del usuario
Página 125
ha completado el arranque del motor. Cuando está activado, una alarma de fuera de rango
da alerta al
usuario de que un cable de entrada analógico está abierto o dañado.
El Parámetro Min
se correlaciona con la Tensión de Entrada Min
y el Parámetro Máx
se correlaciona
la Tensión de Entrada Máx
.
La entrada analógica de tensión puede ser configurada para anunciar una alarma, pre-alarma, o solo
estado
cuando la señal de entrada analógica de tensión cae más allá del umbral
. Un ajuste de retardo
de activación ajustable por el usuario
retarda la anunciación de alarma después de que el umbral ha
sido superado.
La entrada analógica de tensión se incorpora en el esquema lógico programable BESTLogicPlus
seleccionándola desde el grupo de I/O (Entrada/Salida) en BESTLogicPlus. Para más detalles, consulte
la Sección 5, Lógica Programable BESTLogicPlus.
La entrada analógica de tensión se desactiva cuando Configuración de Alarma se establece en
"Ninguno". El estado de entrada analógica de tensión está disponible en la Lógica Programable
BESTLogicPlus cuando se selecciona "Solo Estado".

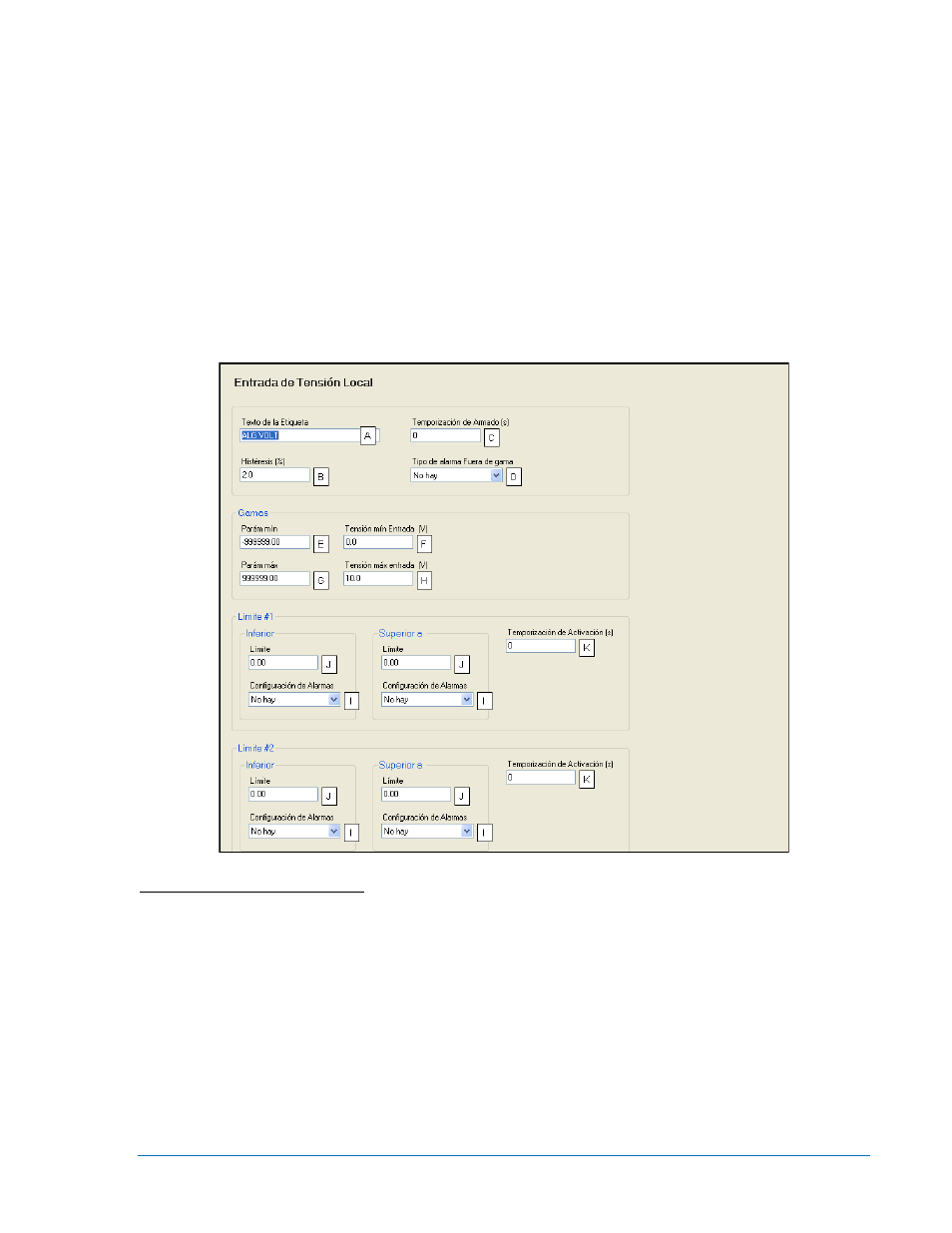

La pantalla Entrada de Tensión Local de BESTCOMSPlus se ilustra en la Figura 4-34.
Figura 4-34. Entrada de Tensión Local
A
Etiqueta de Texto: Una cadena de caracteres alfanumérica con un máximo de 16 caracteres.
B
Histéresis: Ajustable de 0 a 100% en incrementos de 0.1%.
C
Retardo de Armado: Ajustable de 0 a 300 s en incrementos de 1 s.
D
Tipo de alarma Fuera de Rango: Ninguno, Alarma, Pre-Alarma, o solo Estado.
E
Param Min: –9999.0 a +9999.0 en incrementos de 0.1.
F
Tensión de Entrada Min: Ajustable de 0 a 10 V en incrementos de 1 V.
G
Param Max: –9999.0 a +9999.0 en incrementos de 0.1.
H
Tensión de entrada Máx: Ajustable de 0 a 10 V en incrementos de 1 V.
I
Configuración de Alarma: Ninguno, Alarma, Pre-Alarma, o solo Estado.
J
Umbral: –9999.0 a +9999.0 en incrementos de 0.1.
K
Retardo de Activación: Ajustable de 0 a 300 s en incrementos de 1 s.
9441072990 Rev B
IEM-2020 Software BESTCOMSPlus
®
4-39
