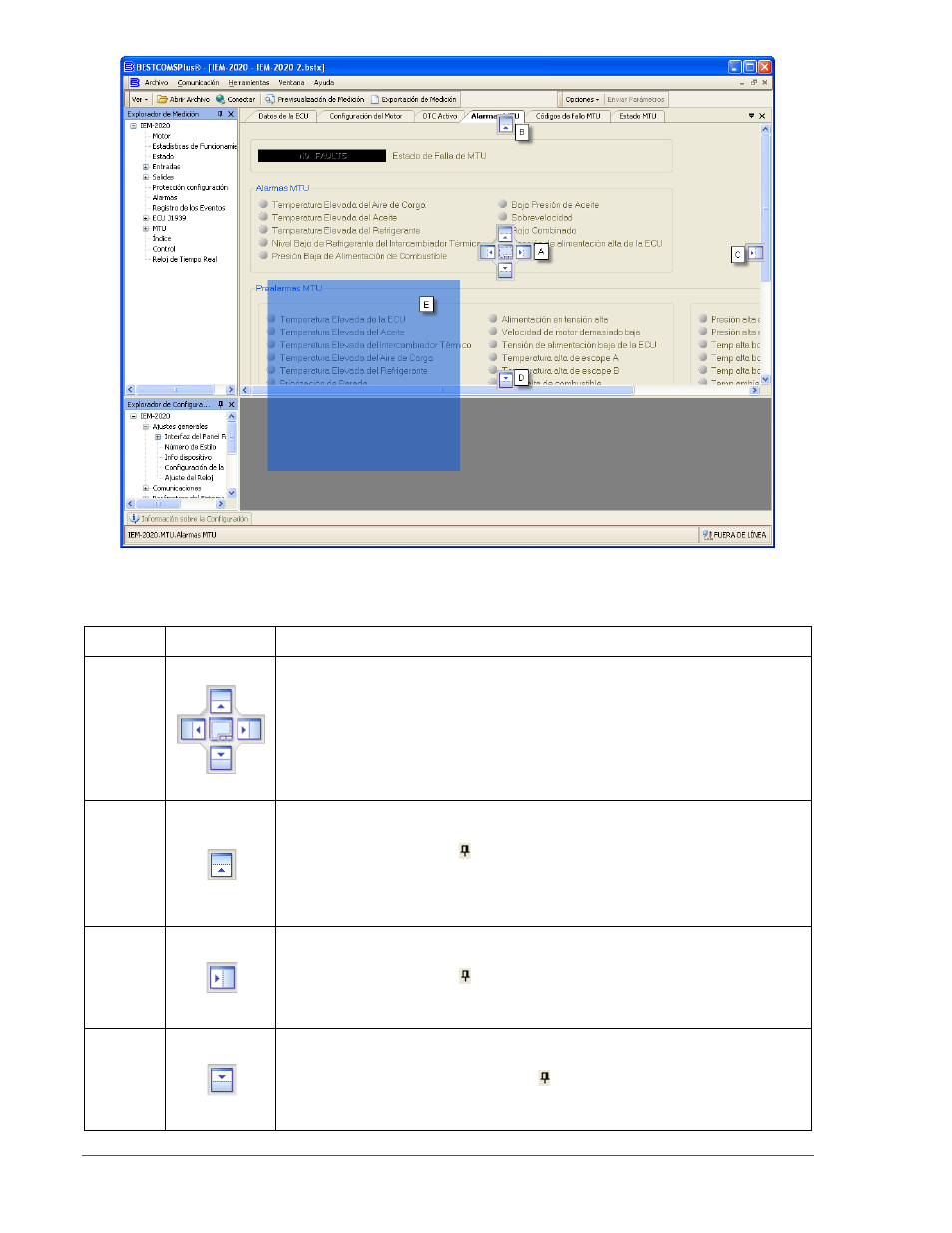

Figura 4-58. Medición, Opciones de Acoplamiento
Tabla 4-5. Explicación de Llamados en la Figura 4-58
Llamado Símbolo Explicación
A
Sosteniendo el botón izquierdo del mouse en una partitura de medición y
arrastrándola a uno de los cuatro cuadros lo posicionará dentro de la
ventana seleccionada en la ubicación seleccionada. Para posicionar la
partitura de medición como una partitura dentro de la ventana
seleccionada, suéltela debajo de la partitura en el centro de los botones de
flecha.
B
Sosteniendo el botón izquierdo del mouse en una partitura de medición y
arrastrándola a esta flecha el cuadro se posicionará al tope de la ventana.
Haga click en la chinche para acoplarla al tope de la barra. Para mostrar
una pantalla que está acoplada, simplemente use el mouse para llevar el
puntero sobre la partitura en el topo de la barra.
C
Sosteniendo el botón izquierdo del mouse en una partitura de medición y
arrastrándola a esta flecha el cuadro se posicionará al lado de la ventana.
Haga click en la chinche para acoplarla al lado de la barra. Para mostrar
una pantalla que está acoplada, simplemente use el mouse para llevar el
puntero sobre la partitura en el lado de la barra.
D
Sosteniendo el botón izquierdo del mouse en una partitura de medición y
arrastrándola a esta flecha el cuadro se posicionará a debajo de la
ventana. Haga click en la chinche para acoplarla debajo de la barra.
Para mostrar una pantalla que está acoplada, simplemente use el mouse
para llevar el puntero sobre la partitura debajo de la barra.
