Basler Electric IEM-2020 - Manual (Página 130)

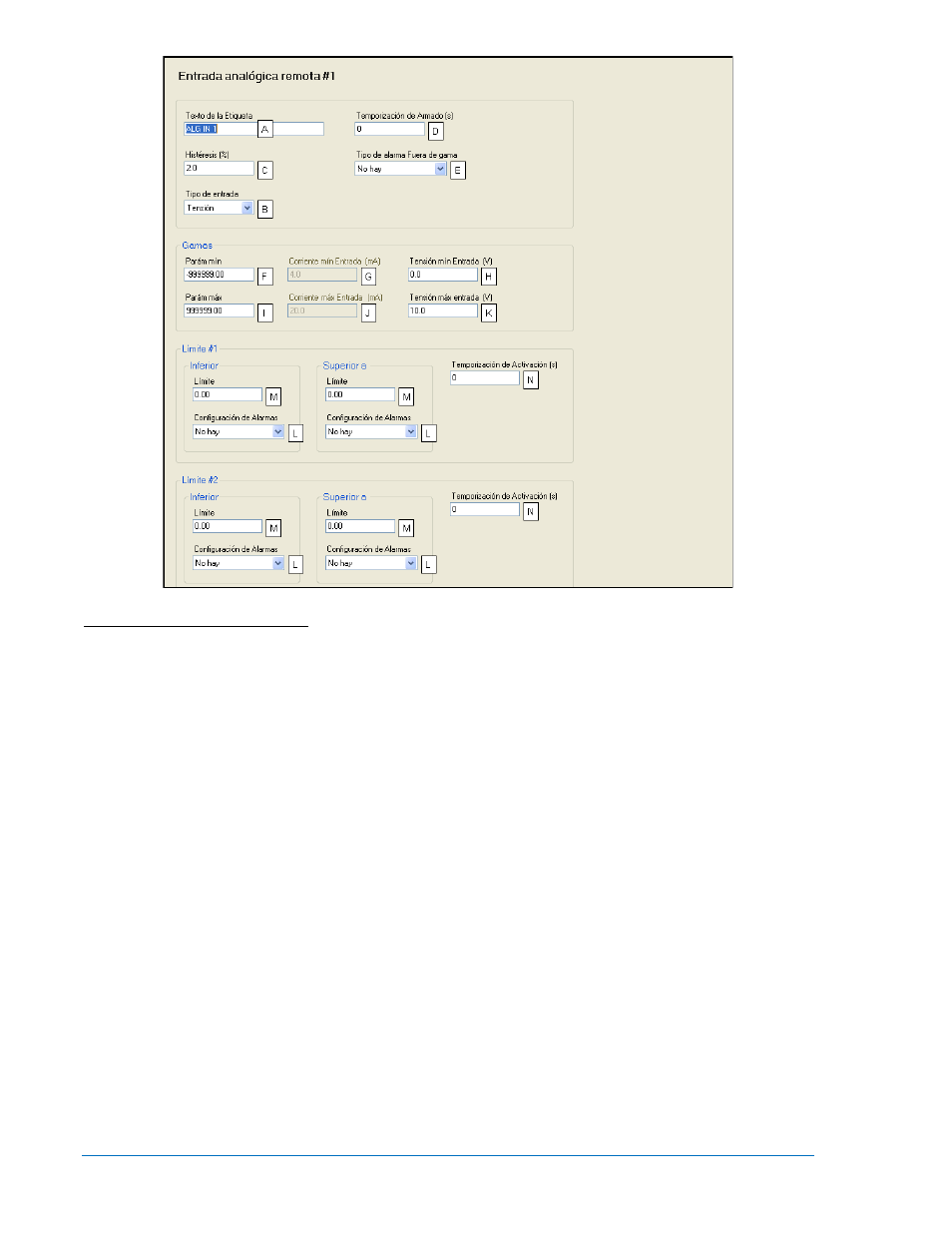

Figura 4-39. Entrada Analógica Remota #1
A Tipo de Entrada: Voltaje o Corriente.
B Histéresis: Ajuste de 0 a 100% por ciento en incrementos de 0.1%.
C Tipo de Alarma Fuera de gama: No hay, Alarma, Pre-Alarma, o solo Estado.
D Parám mín: –9999.0 a +9999.0 en incrementos de 0.1.
E Corriente mín Entrada: Ajustable de 4 a 20 mA en incrementos de 0.1 mA.
F Voltaje mín Entrada: Ajustable de 0 a 10 V en incrementos de 1 V.
G Parám máx: –9999.0 a +9999.0 en incrementos de 0.1.
H Corriente máx Entrada: Ajustable de 4 a 20 mA en incrementos de 0.1 mA.
I Voltaje máx Entrada: Ajustable de 0 a 10 V en incrementos de 1V.
J Configuración de Alarma: No hay, Alarma, Pre-Alarma, solo estado.
K Umbral: –9999.0 a +9999.0 en incrementos de 0.1.
L Umbral: –9999.0 a +9999.0 en incrementos de 0.1.
Entradas RTD Remotas
Un modulo opcional AEM-2020 (Modulo Expansión Analógico) provee ocho entradas de RTD. Para hacer
más fácil la identificación de las entradas RTD, un nombre puede ser asignado cada entrada.
Seleccione la cantidad de histéresis A y tipo B de RTD. Las entradas de RTD son siempre monitoreadas y
el estado es mostrado en las pantallas. Un retardo C al armado es configurable para las entradas de RTD
según umbrales en dos caminos. (1) Cuando el retraso armado se establece en cero, el control de
umbral se realiza todo el tiempo, si el motor está funcionando o no. (2) Cuando el retraso armado se
establece en un valor distinto de cero, el control de umbral es inhibido mientras que el motor no se está
arrancado o está arrancando. Umbral de vigilancia se inicia cuando el tiempo de retardo de armado ha
expirado después que el arranque del motor se completa. Cuando está habilitado un alerta de alarma
fuera de gama
D por una apertura o ruptura del cableado de RTD.
Cada RTD puede ser configurable independientemente para anunciar alarma, pre alarma o solo estado E ,
cuando la entrada de RTD supera un umbral F . Un retardo G es ajustable para activar la alarma luego que
el umbral es excedido.
4-44 IEM-2020 Software BESTCOMSPlus
®
9441072990 Rev B
