Valores de Entradas Analógicos Remotos
Cuando un AEM-2020 (Módulo de Expansión Analógico) opcional está conectado, el valor de las
entradas escaladas, entradas analógicas crudas, entrada de temperaturas de las RTD, entradas RTD
crudas, entradas de temperatura de termopar y entradas crudas de termopar son mostradas en esta
pantalla.
Para cada entrada analógica, el valor crudo de entrada medido se muestra junto con el valor medido de
entradas escaladas. Esto es útil para comprobar si el AEM-2020 está viendo un valor crudo válido de
entrada (es decir, la entrada de tensión pura de 0 a 10 V o corriente de entrada de 4 a 20 mA). El valor
de escalada es la entrada pura en escalada hasta el rango especificado por el Parámetro Mínimo y los
Parámetros de valor Máximo en el Ajuste de Entradas Analógicas Remotas. Refiérase a la Figura 4-69.

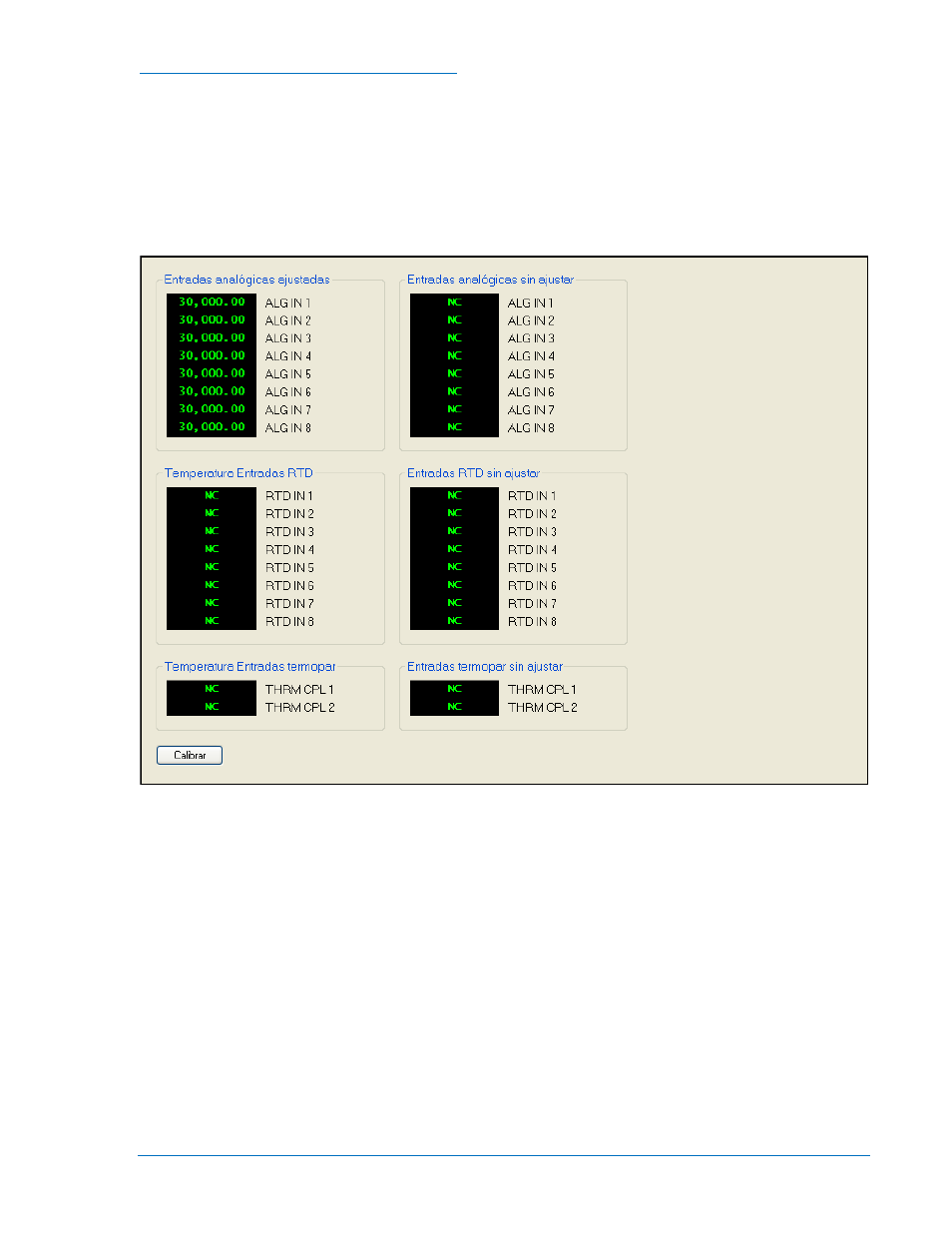

Figura 4-69. Medición, Entradas, Valores Analógicos de Entrada Remotos
El botón Calibrar en la pantalla Valores Analógicos de Entrada Remotos abre la pantalla de Calibración
Temperatura Entrada Analógica mostrada en la Figura 4-70. Esta pantalla es usada para calibrar las
entradas RTD de la 1 a la 8 y entradas termopar 1 y 2.
