1. Texto de la Etiqueta - Ingrese texto descriptivo que indique el uso de la entrada. Este texto aparece
al lado del umbral estado y estado asociado a alarma y pre-alarma en Lógica Programable de
BESTLogicPlus y en el registro de eventos si cualquiera de los umbrales de entrada son
configurados como Alarma o Pre-alarma.
2. Histéresis (%) – Este ajuste define la histéresis deseada para detección de umbral. Esto le ayudará a
prevenir la detección intermitente de umbrales.
3. Retardo de Armado - El Retardo de Armado es el tiempo de espera después del arranque del motor
antes de que la monitorización de entrada comience. Establezca el retardo de armado en 0 si se
desea un control constante, incluso cuando el motor no está funcionando. Valores distintos de cero
harán que se monitoree la entrada después de que el tiempo programado haya transcurrido luego
del arranque del motor.
4. Ajustes Umbral 1 y Umbral 2 – Los ajustes de los umbrales son idénticos a los de las entradas
analógicas remotas. Refiérase a las instrucciones de configuración para entradas analógicas
remotas para configurar estos umbrales.
Salidas Programables
Las salidas programables consisten en:
•
Salidas de contacto internas al IEM-2020
o Salidas de Contacto Programables
o Relé de Marcha, Relé de Pre-Arranque, y Salidas de Relé en Marcha
•
Elementos configurables en el IEM-2020. Los elementos configurables permiten tomar una salida
de la Lógica Programable de BESTLogicPlus y establecerla como condición de pre-alarma o
alarma, así como una entrada para la lógica posterior en el programa del PLC.
•
Salidas de Contacto Remotas en el CEM-2020/H
•
Salidas Analógicas Remotas en el AEM-2020
Configurando Salidas de Contacto en el IEM-2020.
Salidas de Contacto Programable (Ver Figura 7-27)

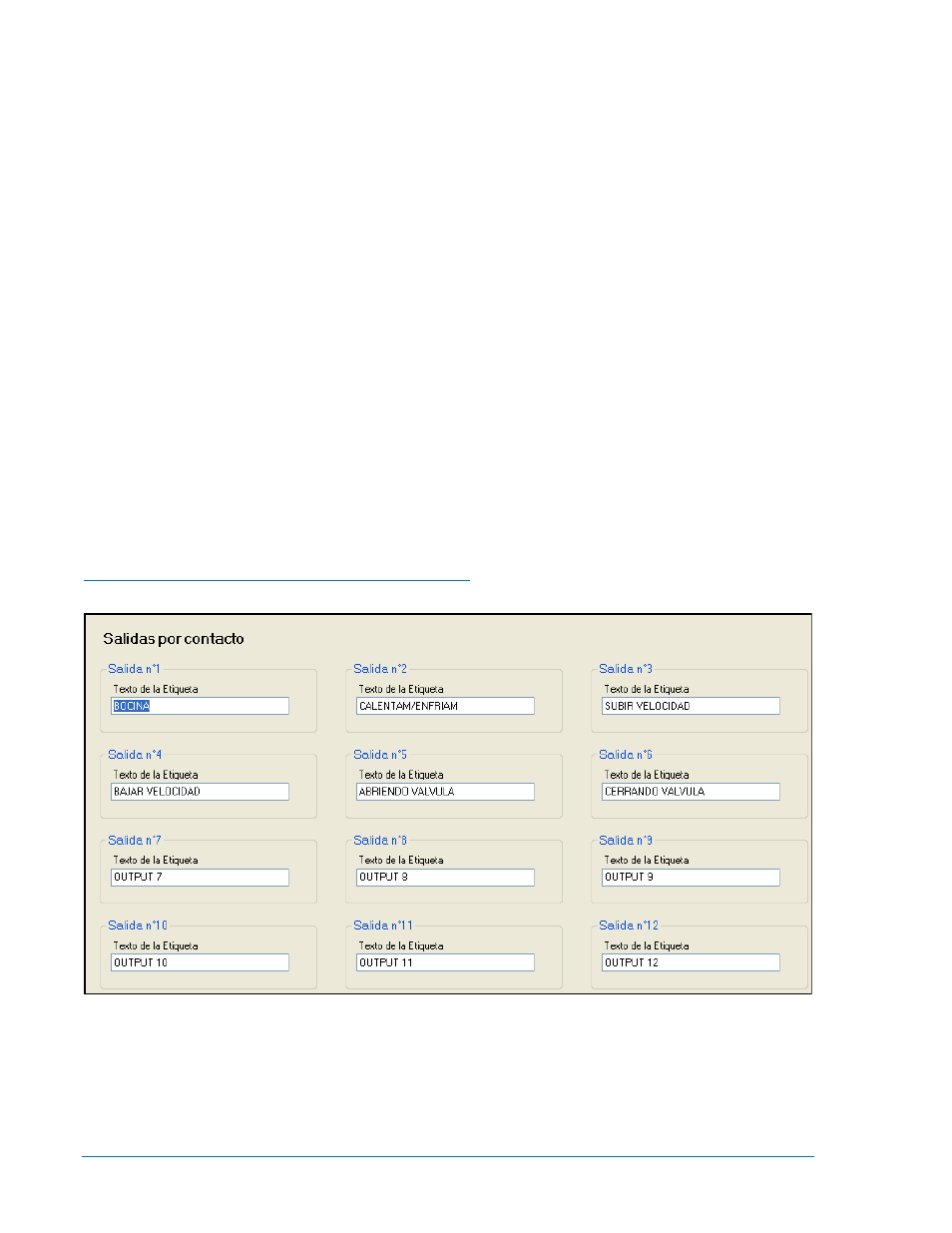

Figura 7-27. Salidas Programables, Pantalla Salidas de Contacto
Cada salida puede ser programada con una etiqueta de texto que describe su uso; esta etiqueta aparece
en la Lógica Programable BESTLogicPlus donde la salida se utiliza para ayudar en la claridad y facilidad
de programación.
