FLOTANTE DOBLE
− El motor se inicia cuando se cierra una entrada FLOTANTE ALTO y se
extiende hasta que un interruptor FLOTANTE BAJO se cierra. Entonces una secuencia de enfriado y
parada se inicia. Esto puede llevarse a cabo mediante la conexión del FLOTANTE ALTO en el
Contacto de Entrada 3 y del FLOTANTE BAJO al Contacto de Entrada 4.
Los modos de funcionamiento de los archivos de la biblioteca lógica se dividen en dos categorías: (1)
Mantener la velocidad para aplicaciones donde se desea mantener las RPM del motor y (2) Mantener la
presión cuando es necesario mantener la presión dentro de un rango definido por una entrada de baja
presión y de alta presión.
Dos tipos de características de contactos de salida para aumentar y bajar se implementan. (1) constante
en la salida manteniendo continuo el contacto de salida subir o bajar cuando es deseado para aplicar
una entrada al motor de subir o bajar. . (2) Sistemas de pulsos se utilizan cuando rapidez de respuesta
del motor en el acelerador es demasiado alto cuando se aplica una entrada constante o de bajar. La
pulsación implementa efectivamente una menor tasa de subida. El IEM-2020 puede ser configurado para
proporcionar señales de pulsos de subir y bajar. El pulso de subir y bajar son configurables a través de la
lógica de temporizadores.
Dos tipos de válvula de control se implementan. (1) Esquemas de control de válvula basado en tiempo
mantienen el motor a una velocidad deseada para la apertura o cierre de la válvula para un tiempo
especificado por el usuario por temporizadores lógicos individuales. (2) Esquemas de control de válvula
basado en contacto realimentado para mantener el motor a la velocidad deseada para válvula abierta o
cerrada hasta que un contacto de entrada indique una válvula abierta o cerrada.
Los archivos de biblioteca la lógica pueden ser cargados en la memoria del BESTCOMSPlus mediante la
selección de Ver los Archivos de Biblioteca Lógica del Dispositivo del menú desplegable de Biblioteca
Lógica en BESTLogicPlus. Véase la Figura B-1.

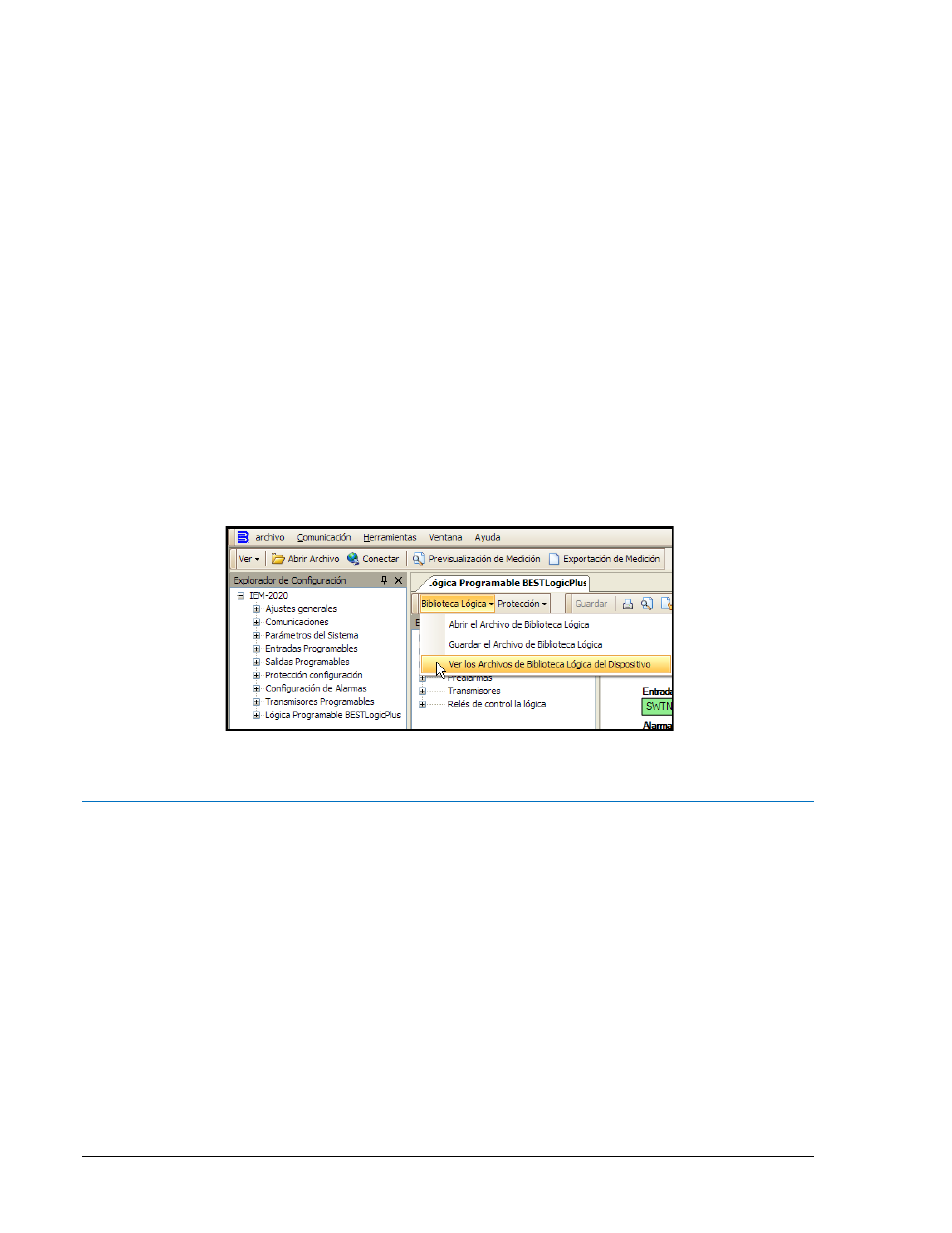

Figura B-1. Ver Archivo de Biblioteca Lógica de los Dispositivos
DETALLE DE LOS ARCHIVOS DE BIBLIOTECA LÓGICA
Cada archivo de biblioteca de lógica se describe en detalle en los párrafos siguientes. Arranque y parada
de motor se implementan de acuerdo a los apartados anteriores que describen las características de
inicio y fin de todos los esquemas.
Lógica y Ajustes por Defecto
La lógica predeterminada del IEM-2020 proporciona anunciación de alarma, pre-alarma, y no en
indicaciones automáticas. Una bocina audible puede ser conectada a la Salida 1 para permitir que la
bocina suene para una alarma o una indicación de no en auto, y en un tono alternado de encendido
apagado para indicación de pre-alarma. La Salida 2 se cierra cuando la unidad no está en el modo
AUTO. La Salida 3 se cierra cuando alguna alarma está en efecto y la Salida 4 se cierra cuando alguna
pre-alarma está en efecto.
Mantener Velocidad con Contactos de Salidas Constantes (Archivo de Biblioteca Lógica #1)
1. El Temporizador Lógico 1 especifica la duración de la sesión marcha cuando un esquema de
tiempo basado en AUTO PARADA es deseado.
2. El Temporizador Lógico 2 especifica la duración de bocina durante el arranque del motor.
B-2 IEM-2020 Archivos de Biblioteca Lógica 9441072990 Rev B
