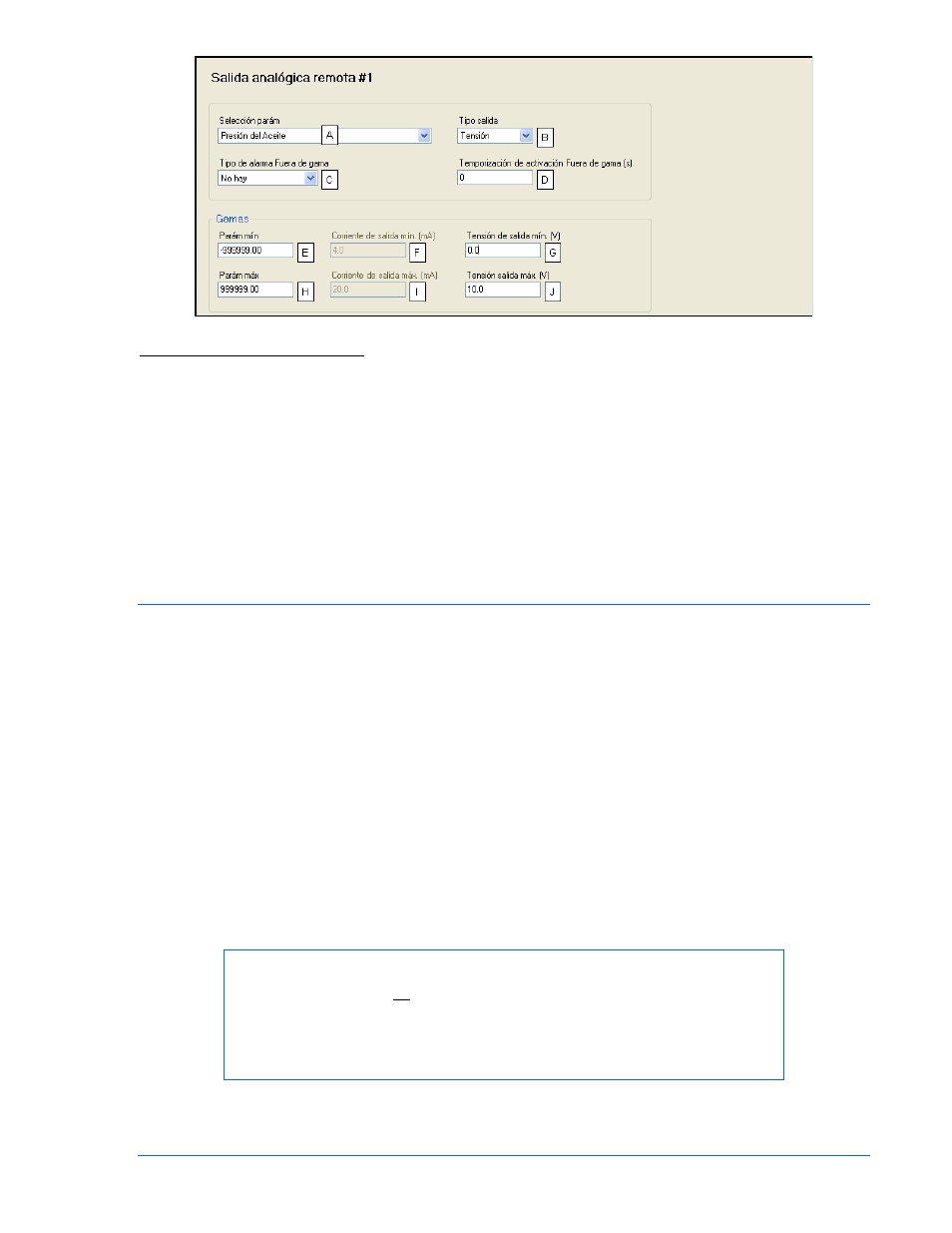

Figura 4-45. Salidas Analógicas Remotas #1
A Selección de Parámetros: Presión de Aceite, Temperatura Refrigerante, Voltaje de Batería, RPM, Nivel
de Combustible, Entrada Analógica 1-8, Entrada RTD 1-8, o Entrada Termocupla 1-2.
B Tipo de salida: Voltaje o Corriente.
C Configuración de Alarma fuera de gama: No hay, Alarma, Pre-Alarma, o Solo Estado.
D Temporización de activación Fuera de gama: Ajustable entre 0 a 300 s en incrementos de 1 s.
E Parám Mín: –9999.0 a +9999.0 en incrementos de 0.1.
F Corriente de salida mín: Ajustable de 4 a 20 mA en incrementos de 0.1 mA.
G Voltaje de salida mín: Ajustable de 0 a 10 V en incrementos de 1 V.
H Parám Máx: –9999.0 a +9999.0 en incrementos de 0.1.
I Corriente de salida Máx: Ajustable de 4 a 20 mA en incrementos de 0.1 mA.
J Voltaje de salida Máx: Ajustable de 0 a 10 V en incrementos de 1 V.
Protección Configurable
La protección configurable puede utilizarse cuando la protección estándar disponibles con el IEM-2020
no cumple con las necesidades de la aplicación. Ocho elementos de protección configurable se
proporcionan. Para hacer más fácil la identificación de los elementos, a cada uno de los elementos se le
puede dar un nombre de usuario asignado
A .
Seleccione un parámetro B para monitorear. Un retardo C al armado configurable por el usuario deshabilita
la protección configurable durante el arranque del motor. Si el retardo al armado es cero, la protección
configurable está activa en todo momento, incluso cuando el motor no está funcionando. Si el retardo al
armado se establece en un valor distinto de cero, la protección configurable está inactiva cuando el motor
no está funcionando, y no se activa hasta que el motor se arranca y el retardo al armado ha transcurrido.
Un ajuste proporciona para ajustar la histéresis
D .
Cada elemento de la protección configurable puede configurarse de manera independiente para anunciar
una alarma, pre-alarma, o sólo el estado
E cuando la selección del parámetro está fuera del umbral F . Un
retardo G al armado configurable por el usuario retardará la anunciación de la alarma después de que el
umbral ha sido superado.
La protección configurable está deshabilitada cuando la Configuración de la Alarma se ajusta a
"Ninguno".
NOTA
El Retardo al Armado no debe ponerse en cero si la Presión de Aceite o la
Tensión de Batería es seleccionado para la protección configurable y el
umbral de la configuración de la alarma se establece en Alarma. Ajustar el
retardo al armado a cero causará una alarma inmediata y el motor no
arrancará.
