pies) de distancia del IEM-2020 con una longitud de cable máxima de 45 m (150 pies). Los terminales de
entrada de parada de emergencia se enumeran en la Tabla 6-3.

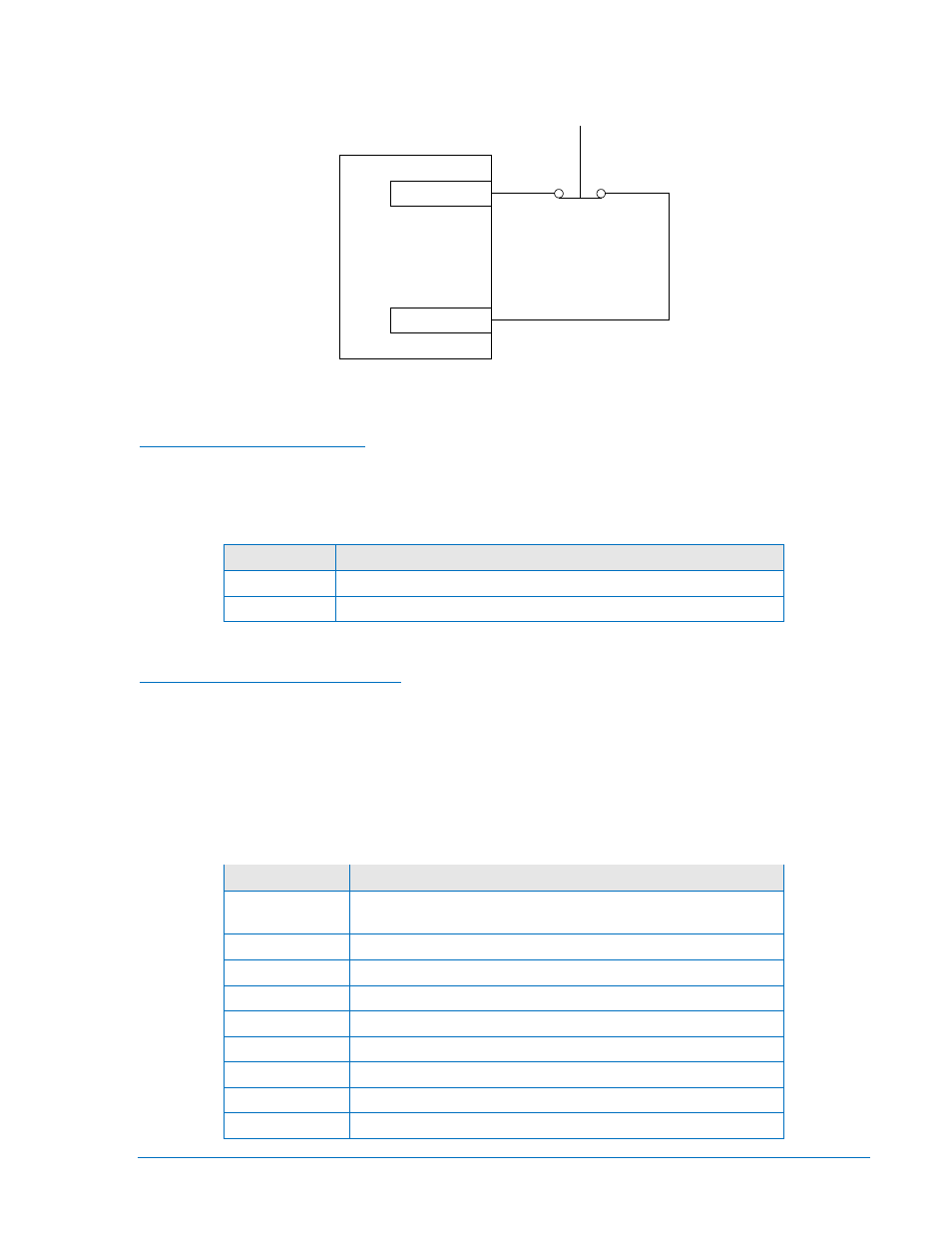

Figura 6-4. Conexiones de Entrada de Parada de Emergencia (Método de Cableado Opcional)
Entrada de Subida Magnética
La entrada de subida magnética acepta una señal de velocidad sobre el rango de 3 a 35 volts pico y 32 a
10000 hertz. Terminales de entrada de subida magnética son listados en la Tabla 6-4.
Tabla 6-4. Terminales de Entrada de Subida Magnética
Terminal Descripción
31 (MPU+) Entrada positiva de subida magnética
32 (MPU–) Entrada de retorno de subida magnética
Entradas de Sensado de Contacto
Las entradas de sensado de contacto consisten de una entrada de parada de emergencia y 16 entradas
programables.
Las entradas programables aceptan normalmente contactos secos abiertos. El terminal 2 (BATT–) sirve
como la línea de retorno común para las entradas programables. Información acerca de configurar las
entradas programables es provista en la Sección 4, Software BESTCOMSPlus.
Los terminales de entrada de sensado de contacto son listados en la Tabla 6-5.
Tabla 6-5. Entrada de Sensado de Contacto
Terminal Descripción
2 (BATT–)
Línea de retorno común para la entrada de contacto
programable
15 (INPUT 16) Entrada de contacto programable 16
16 (INPUT 15) Entrada de contacto programable 15
17 (INPUT 14) Entrada de contacto programable 14
18 (INPUT 13) Entrada de contacto programable 13
19 (INPUT 12) Entrada de contacto programable 12
20 (INPUT 11) Entrada de contacto programable 11
21 (INPUT 10) Entrada de contacto programable 10
22 (INPUT 9) Entrada de contacto programable 9
IEM-2020
ESTOP (46)
ESTOP (47)
P0066-46
9441072990 Rev B IEM-2020 Instalación 6-5
