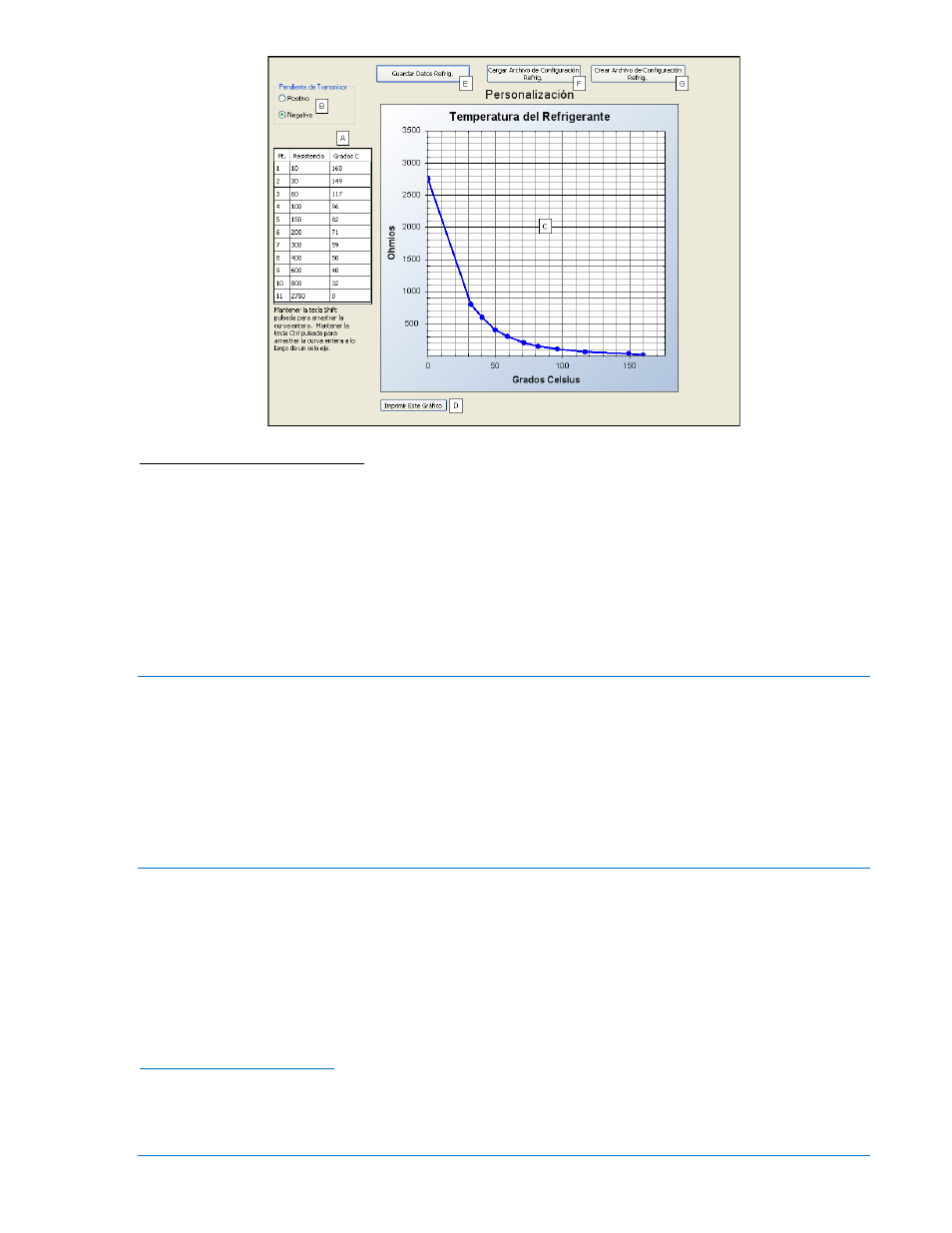

Figura 4-52. Transmisor de Temperatura de Refrigeración
A Puntos del Transmisor: Acepta hasta 11 puntos de resistencia.
B Pendiente del Transmisor: Positiva o Negativa hace que los puntos del transmisor para ser ordenados y
mostradas en consecuencia.
C Puntos de la curva: Grafica automática de los puntos del transmisor.
D Graficar esta curva: Impresión de la curva del transmisor.
E Grabar los datos del refrigerante: Salva el contenido del archivo de los datos del transmisor.
F Carga los datos de Fábrica: Desactiva todos los datos definidos por el usuario y vuelve a los valores
predeterminados de fábrica.
G Crea un archivo de refrigerantes: Crea un Nuevo archivo de Ajuste.
Lógica Programable BESTLogicPlus
Lógica Programable BESTLogicPlus es utilizada para configurar todas las funciones lógicas en el IEM-
2020. Para información detallada del uso de BESTLogicPlus, referirse a la Sección 5, Lógica
Programable BESTLogicPlus.
Temporizadores Lógicos
Referirse a la Sección 5, Lógica Programable BESTLogicPlus, para información sobre el uso de los
temporizadores lógicos.
Administración de Archivos de Configuración
Un archivo de configuración contiene todos los ajustes del IEM-2020 incluso la lógica. Un archivo de
configuración supone la extensión de archivo “
∗.bstx”. Es posible guardar la lógica solo como un archivo
de biblioteca de lógica independiente en la pantalla Lógica Programable de BESTLogicPlus. Esto es útil
cuando la lógica similar se requiere para varios dispositivos. Un archivo de biblioteca de lógica supone la
extensión de archivo “
∗.bslx”. Es importante observar que la configuración y la lógica pueden ser
cargadas en el dispositivo por separado o juntos, pero siempre se descargan juntos. Para obtener más
información sobre la gestión de archivo de configuración, consulte la Sección 3, BESTCOMSPlus. Para
obtener más información sobre los archivos lógicos, consulte la Sección 5, Lógica Programable
BESTLogicPlus.
Abrir un archivo de ajuste
Para abrir una nueva instancia de un archivo de configuración en BESTCOMSPlus, despliegue el menú
Archivo y seleccione Abrir. La ventana de dialogo abrir aparecerá. Este cuadro de diálogo le permite
utilizar las técnicas normales de Windows
®
para seleccionar el archivo que desea abrir. Seleccione el
archivo y abrirlo y el archivo de configuración se han puesto en una nueva instancia en BESTCOMSPlus
9441072990 Rev B IEM-2020 Software BESTCOMSPlus
®
4-59
