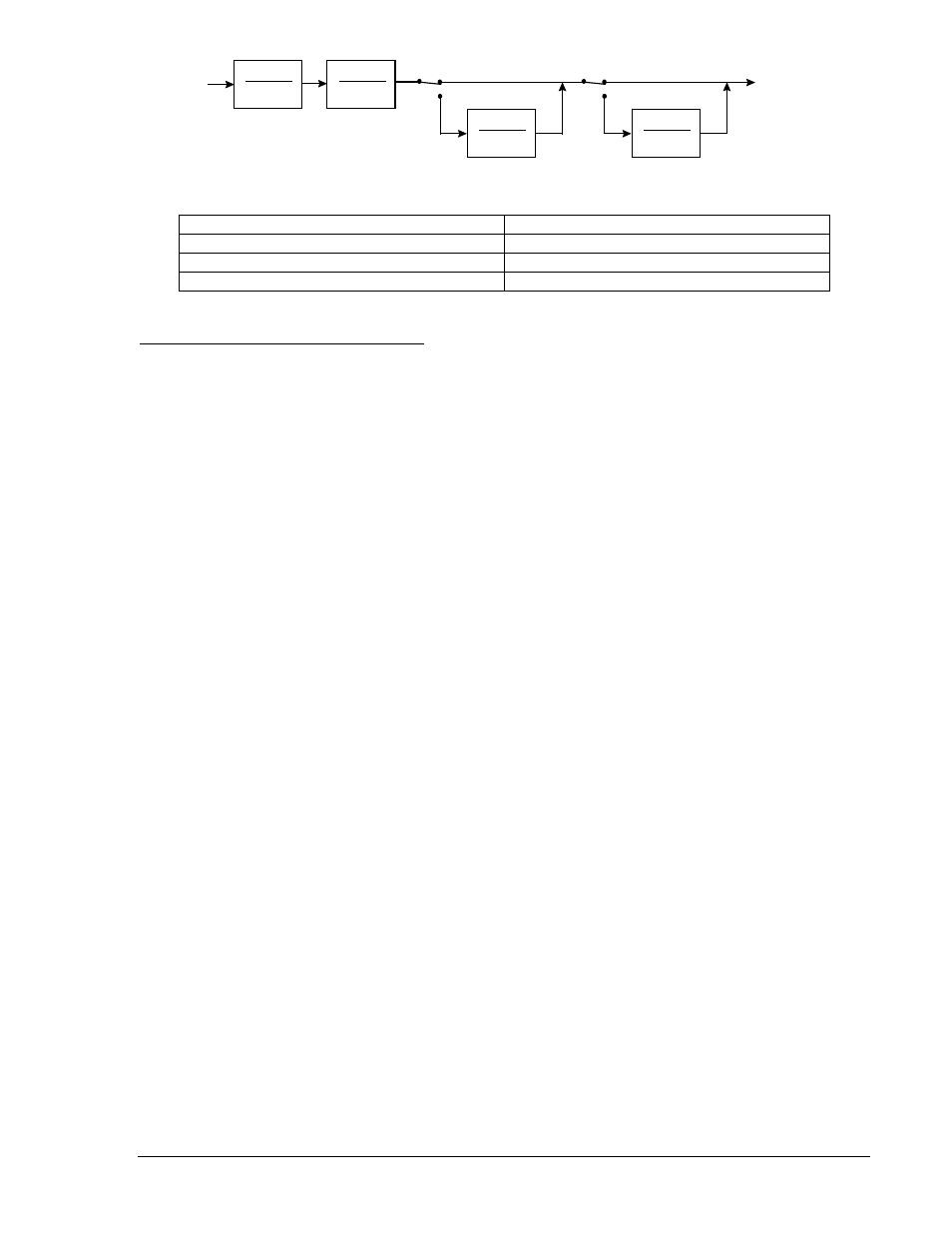

Figura 3-21. Etapas de compensación de fase
Stabilizing Signal Señal de estabilización
Enable Habilitar
Disable Inhabilitar
PSS Output Before Gain and Limits Salida de PSS antes de ganancia y límites
Filtro de disminución y limitador de lógica
La salida de las etapas de compensación de fase está conectada, a través de una etapa de ganancia de
estabilizador, al filtro de disminución y al limitador de lógica.
El interruptor de software SSW 9 habilita y deriva el filtro de disminución y el limitador de lógica. Este
interruptor se encuentra en la ficha Control de la pantalla PSS de BESTCOMS.
El filtro de disminución posee dos constantes de tiempo: normal y límite (menor que normal). La
constante de tiempo posee un intervalo de ajuste de 5 a 30 segundos con incrementos de 0,1 segundo.
La constante de tiempo límite posee un intervalo de ajuste de 0 segundo a 1 segundo con incrementos
de 0,01 segundo. Las constantes de tiempo del filtro de disminución se encuentran en la ficha Output
Limiter (Limitador de salida) de la pantalla PSS de BESTCOMS.
El limitador de lógica compara la señal del filtro de disminución con los ajustes de límite superior e
inferior del limitador de lógica. Si el contador llega al tiempo de retardo establecido, la constante de
tiempo del filtro de disminución cambia de constante de tiempo normal a constante de tiempo límite.
Cuando la señal retorna a los valores dentro de los límites especificados, el contador se restablece y la
constante de tiempo del filtro de disminución vuelve a cambiar a constante de tiempo normal. El límite
superior del limitador de lógica posee un intervalo de ajuste por unidad de 0,01 a 0,04 con incrementos
de 0,001. El límite inferior del limitador de lógica posee un intervalo de ajuste por unidad de –0,04 a –
0,01 con incrementos de 0,001. El retardo de tiempo del limitador de lógica posee un intervalo de ajuste
de 0 segundo a 2 segundos con incrementos de 0,01 segundo. Los ajustes del limitador de lógica se
encuentran en la ficha Output Limiter (Limitador de salida) de la pantalla PSS de BESTCOMS.
La Figura 3-22 muestra el filtro de disminución y el limitador de lógica.
1 + s T
1
1 + s T
2
1 + s T
3
1 + s T
4
PSS Output Before
Gain and Limits Stabilizing
Signal
Include
Exclude
SSW 6
1 + s T
5
1 + s T
6
SSW 7
1 + s T
7
1 + s T
8
P0026-21
12-09-04
Include
Exclude
9369772990 RevR Descripción funcional del DECS-400 3-37
