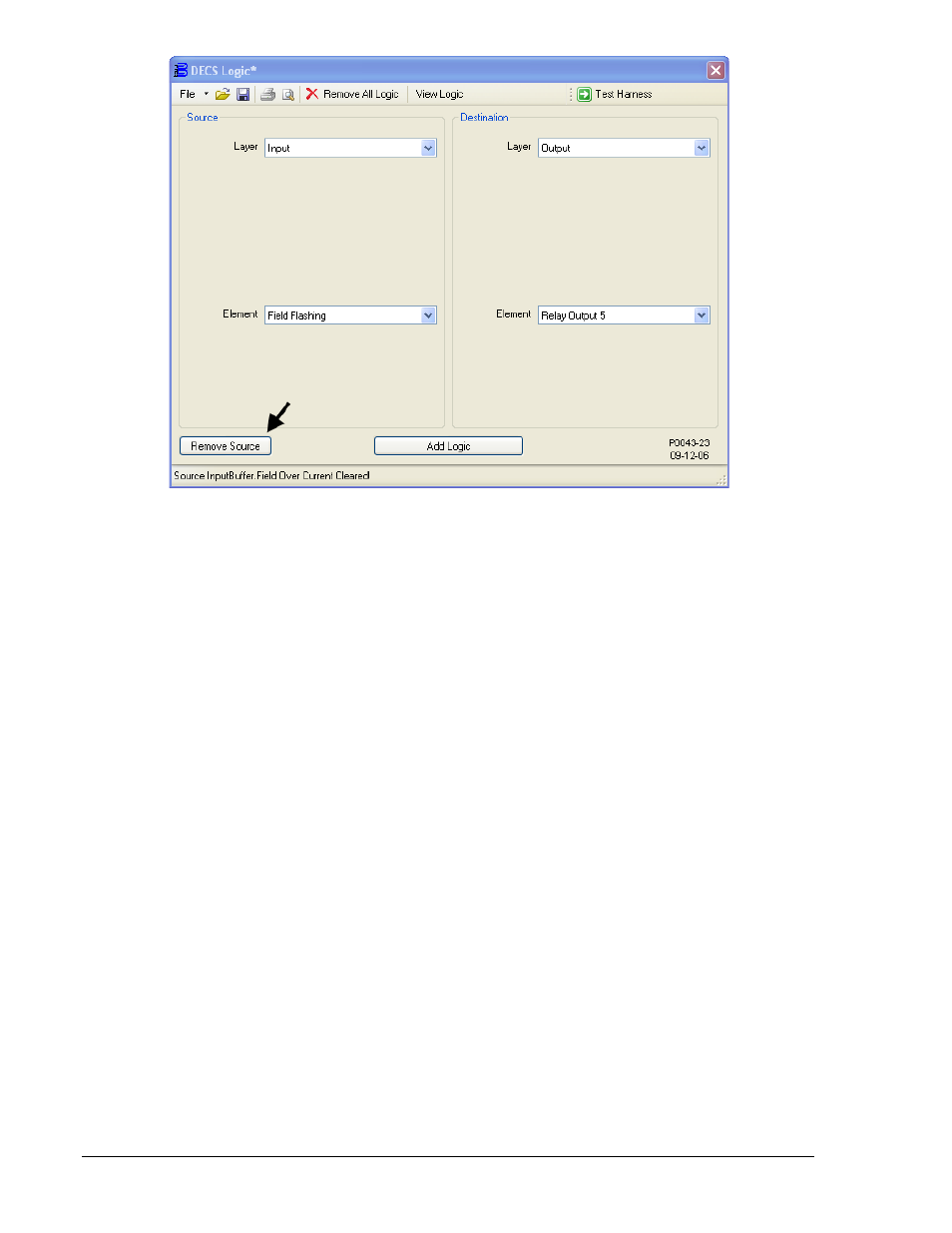

Figura A-19. Eliminar OutputBuffer - InputBuffer.Field Flashing ---> Relay Output 5
Creación de nuevas asociaciones lógicas
Después de que se eliminan todas las asociaciones lógicas innecesarias, se pueden crear nuevas. La
Tabla A-2 enumera la lógica del esquema modificado después de que se han hecho todas las
eliminaciones y adiciones. Las entradas en letra negrita de la lista indican asociaciones lógicas que se
agregarán.
1. La Figura A-20 muestra los ajustes de la ventana DECS Logic (Lógica de DECS) asociados a este
paso. Conecte el búfer de entrada V/Hz Protection Active (Protección V/Hz activa) a la entrada 1 de
la OR Gate 1 (compuerta OR 1) en Layer 3 (capa 3) de la lógica. En la Tabla A-2, esta asociación se
identifica como "DESTINATION (DESTINO): Layer3 – InputBuffer.Volts per Hz Limit
 Or1.Input1".
A-44 Lógica programable del DECS-400 9369772990 Rev R
