Terminaciones del módulo de aislamiento de campo
Las terminaciones del módulo de aislamiento de campo consisten en terminales de tornillo y un conector
tipo D.
Las conexiones de entrada para la tensión de campo y la corriente de campo se realizan en los
terminales de tornillo n.º 6.
Las señales de salida de tensión de campo y de corriente de campo se suministran en el conector
hembra tipo D de 15 patillas designado como J1. El conector J1 se une al conector P1 del sistema
DECS-400 mediante un cable que viene con el módulo de aislamiento de campo. El cable tiene una
longitud de 15 pies (4,6 metros).
Funciones y asignaciones de terminales del sistema DECS-400
En los siguientes párrafos, se describen las funciones de los terminales del sistema DECS-400 y se
enumeran las asignaciones de terminales de cada función.
Potencia de servicio
Las unidades DECS-400 con número de estilo XLXX aceptan potencia de servicio nominal de 24 V CC o
48 V CC. Las unidades con número de estilo XCXX utilizan dos conjuntos de terminales de potencia de
servicio y aceptan potencia de servicio nominal de 125 V CC y 120 V CA. Una fuente es suficiente para
la operación, pero se pueden utilizar dos fuentes para proporcionar redundancia.
La entrada de CC tiene protección interna contra polaridad inversa. Para evitar daños al sistema DECS-
400 cuando se utilizan dos fuentes, se debe aplicar potencia de servicio de CA al DECS-400 a través de
un transformador de aislamiento. Se recomienda el número de pieza BE31449001 de Basler Electric. La
Figura
5-6 ilustra las conexiones para la potencia de servicio redundante.

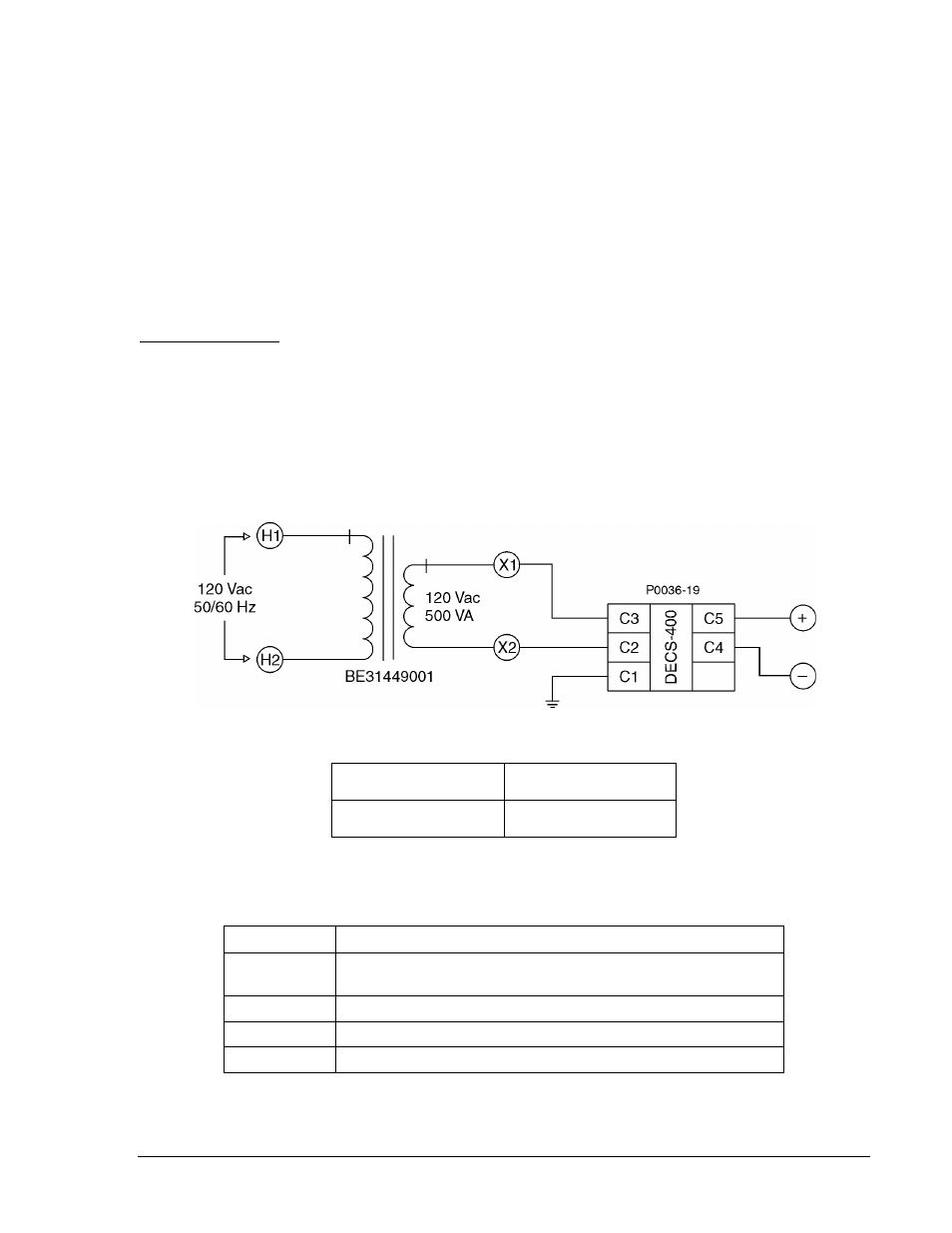

Figura 5-6. Conexiones de potencia de servicio redundante
120 Vac
50/60 Hz 120 V CA
50/60 Hz
120 Vac
500 VA 120 V CA
500 VA
Los terminales vinculados a la potencia de servicio se detallan en la Tabla 5-1.
Tabla 5-1. Terminales de potencia de servicio
Terminal Descripción
C2 (N) Lado de neutro o retorno de la entrada de CA (estilo XCXX
únicamente)
C3 (L) Lado de línea de la entrada de CA (estilo XCXX únicamente)
C4 (BAT–) Lado negativo de la entrada de CC (estilo XCXX o XLXX)
C5 (BAT+) Lado positivo de la entrada de CC (estilo XCXX o XLXX)
9369772990 Rev R Instalación del sistema DECS-400 5-7
