Multiplexer 1 (multiplexor 1) en Layer 4 (capa 4). En la Tabla A-2, esta asociación se identifica como
"DESTINATION (DESTINO): Layer4 – Layer3.Or1.Output
 Mux1.Input".

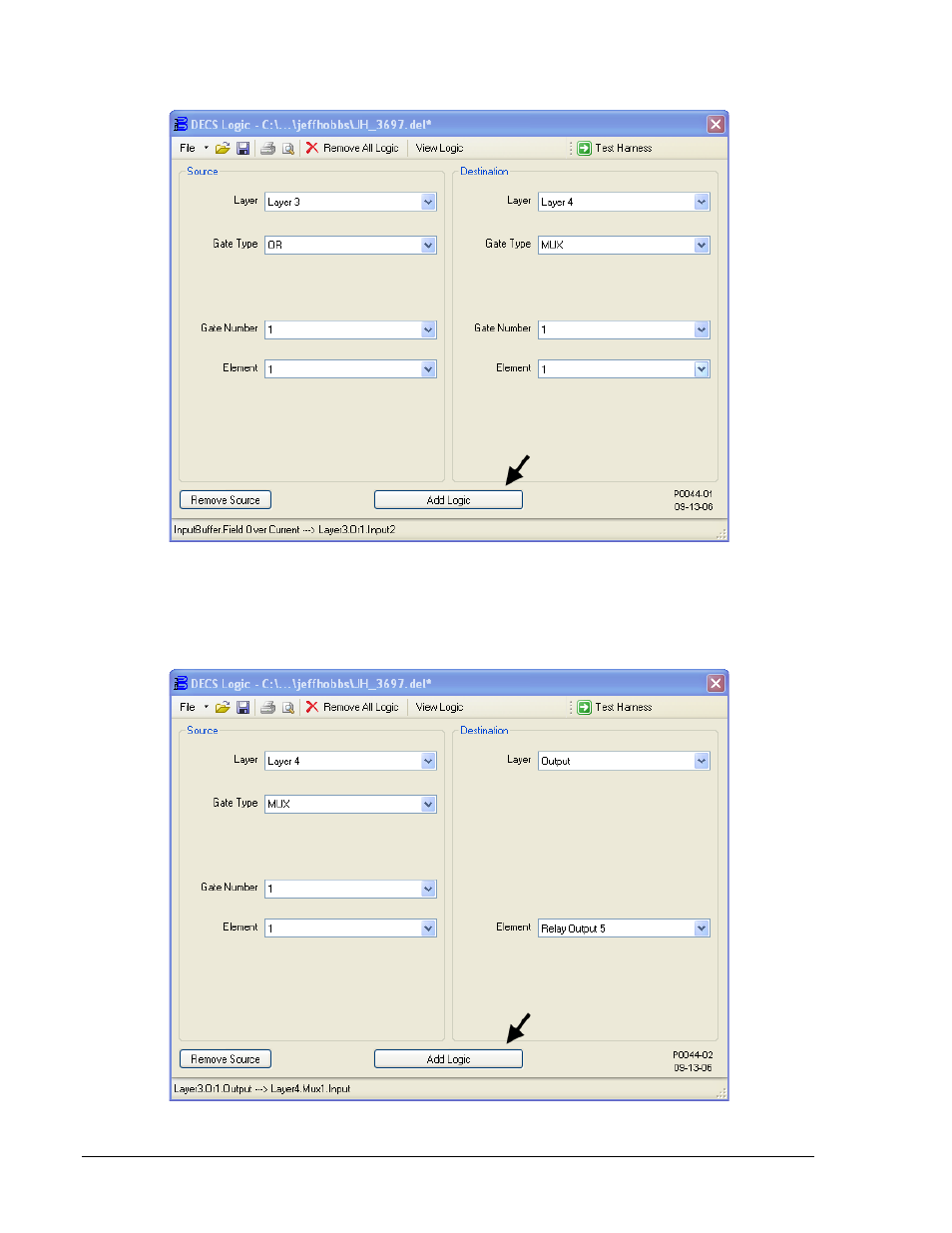

Figura A-22. Agregar Layer4 - Layer3.Or1.Output ---> Mux1.Input
4. La Figura A-23 muestra los ajustes de la ventana DECS Logic (Lógica de DECS) asociados a este
paso. Conecte Output1 (salida 1) del Multiplexer 1 (multiplexor 1) en Layer 4 (capa 4) del búfer de
salida Output Relay #5 (relé de salida n.º 5). En la Tabla A-2, esta asociación se identifica como
"DESTINATION (DESTINO): OutputBuffer – Layer4.Mux1.Output1
 Relay Output5".
Figura A-23. Agregar OutputBuffer – Layer4.Mux1.Output1 ---> Relay Output5
