para el punto de ajuste de kvar que el usuario puede configurar: Var Step Point 1 (Punto 1 de paso de
Var) y Var Step Point 2 (Punto 2 de paso de Var). El valor de Var Step Point 1 (Punto 1 de paso de Var)
se selecciona haciendo clic en el botón de aumento (flecha hacia arriba), y el valor de Var Step Point 2
(Punto 2 de paso de Var), haciendo clic en el botón de disminución (flecha hacia abajo). El intervalo de
ajuste aceptable para cada punto de paso está determinado por los ajustes de var mínimo y máximo
ingresados en la pestaña VAR/PF de la pantalla BESTCOMS Settings (Ajustes de BESTCOMS). Un
campo de solo lectura muestra el punto de ajuste de la potencia reactiva actual. Se proporciona un botón
para restituir el punto de ajuste de var al valor original que tenía antes de que se solicitaran cambios de
pasos. Este valor original corresponde al punto de ajuste de var ingresado en la pestaña VAR/PF de la
pantalla BESTCOMS Settings (Ajustes de BESTCOMS), y se muestra en un campo de solo lectura junto
al botón.

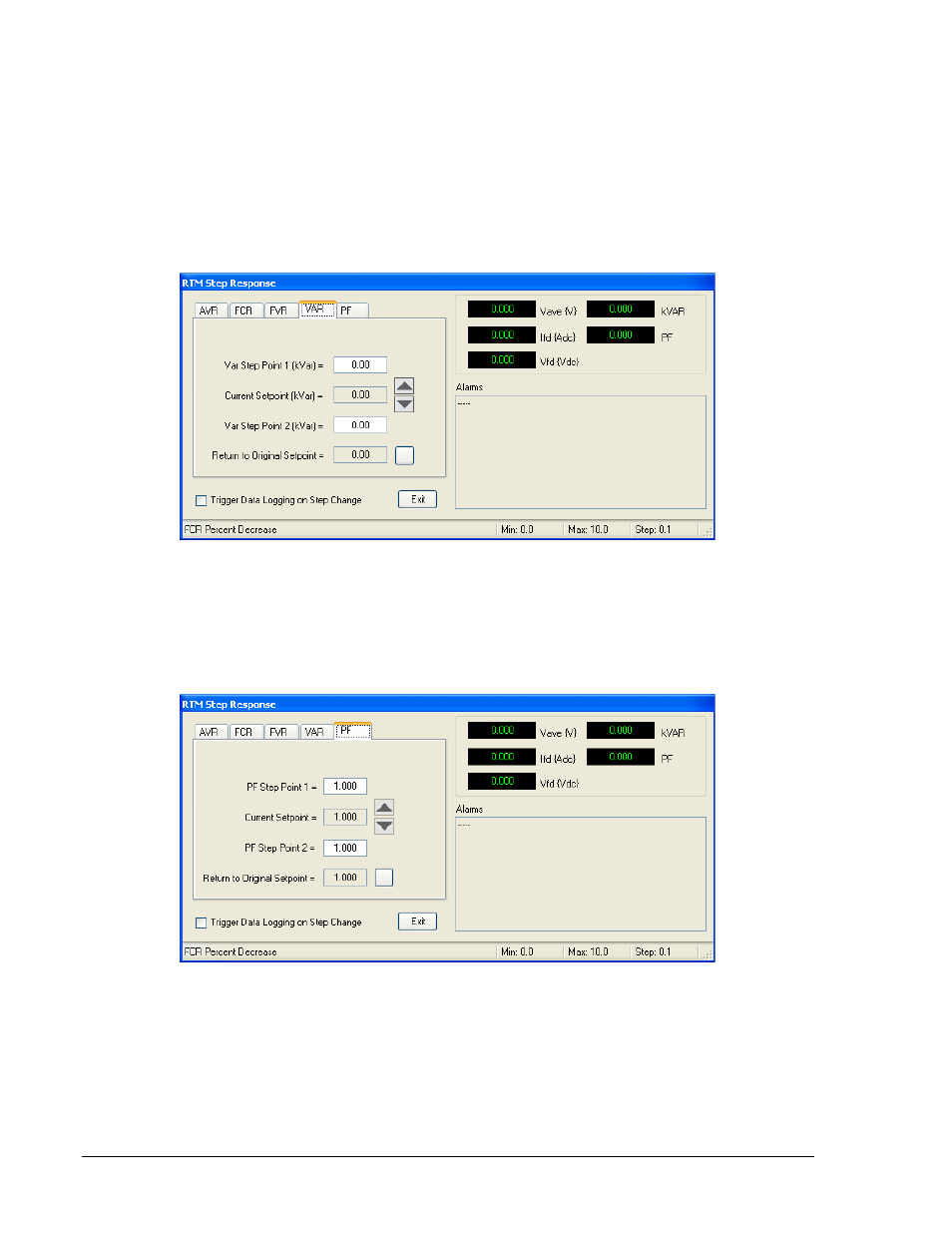

Figura 4-59. Pantalla Respuesta de paso de RTM, pestaña VAR
Una casilla de verificación permite habilitar el disparo de un registro de datos cuando se inicia un cambio
de paso.
Pestaña PF
Las funciones de la pestaña PF se muestran en la Figura 4-60 y se describen en los próximos párrafos.
Figura 4-60. Pantalla Respuesta de paso de RTM, pestaña PF
La pestaña PF de la pantalla RTM Step Response (Respuesta de paso de RTM) se utiliza para habilitar
los cambios de pasos que se aplicarán al punto de ajuste del factor de potencia. Hay dos cambios de
pasos disponible para el punto de ajuste del factor de potencia que el usuario puede configurar: PF Step
Point 1 (Punto 1 de paso de FP) y PF Step Point 2 (Punto 2 de paso de FP). El valor de PF Step Point 1
(Punto 1 de paso de FP) se selecciona haciendo clic en el botón de aumento (flecha hacia arriba), y el
valor de PF Step Point 2 (Punto 2 de paso de FP), haciendo clic en el botón de disminución (flecha hacia
abajo). El intervalo de ajuste aceptable para cada punto de paso está determinado por los ajustes de
adelanto y retardo de FP ingresados en la pestaña VAR/PF de la pantalla BESTCOMS Settings (Ajustes
4-76 Software BESTCOMS™ del DECS-400 9369772990 Rev R
