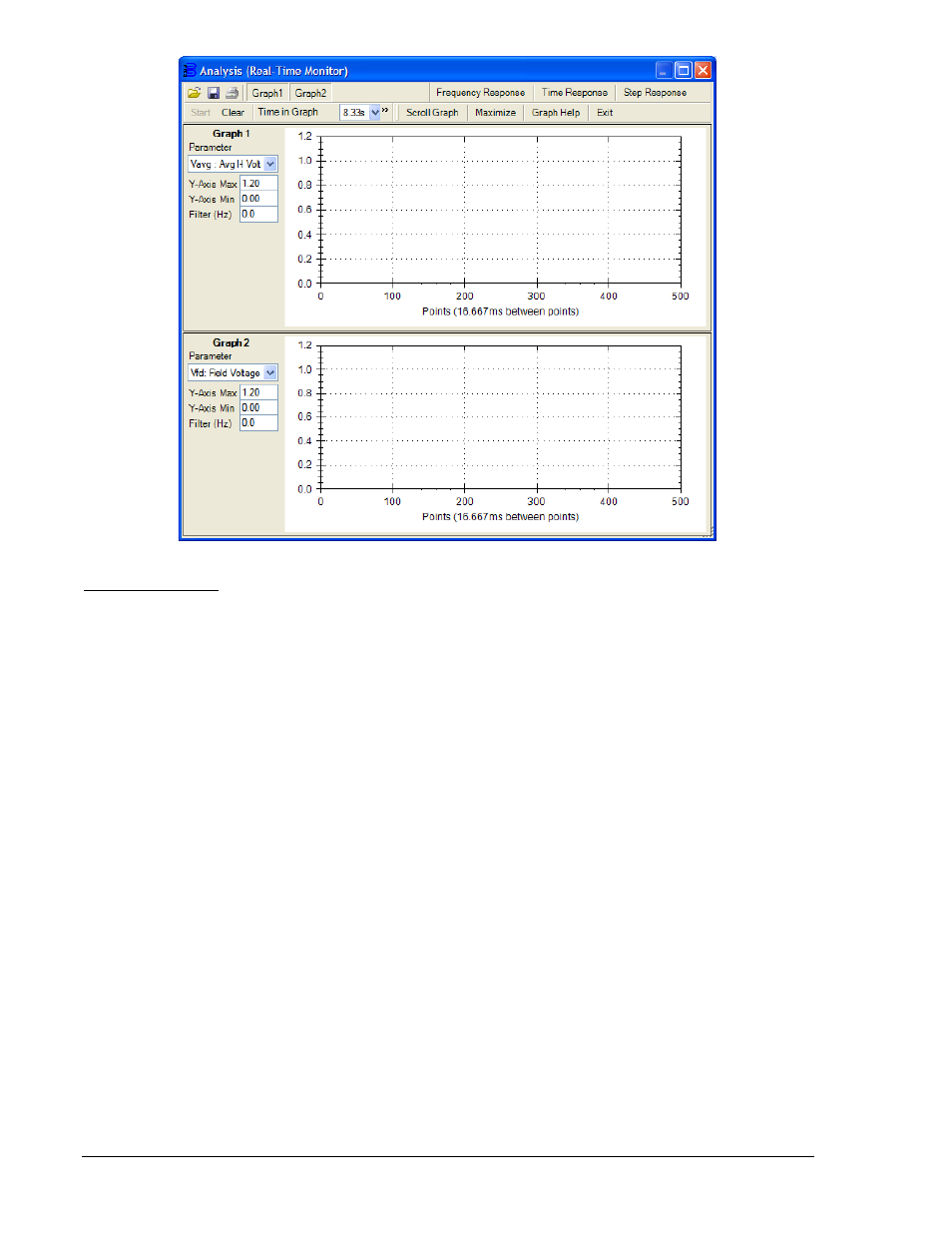

Figura 4-52. Pantalla Análisis
Ajustes de gráfico
Parameter (Parámetro). Este ajuste se utiliza para seleccionar el parámetro que se desea visualizar en el
gráfico. Se puede seleccionar cualquiera de los siguientes parámetros:
• Aux voltage input (Vaux) (Entrada de
tensión auxiliar [Vaux])
• Average line current (Iavg) (Corriente
promedio de línea [Iavg]
• Average line-to-line voltage (Vavg) (Tensión
promedio línea a línea [Vavg])
• AVR error signal (Errln) (Señal de error de
AVR [Errln])
• Bus frequency (BHz) (Frecuencia del bus
[BHz])
• Bus voltage (Vbus) (Tensión del bus [Vbus])
• Compensated frequency deviation (CompF)
(Desviación de frecuencia compensada
[CompF])
• Control output (CntOp) (Salida de control
[CntOp])
• Cross-current input (Iaux) (Entrada de
corriente cruzada [Iaux])
• Field current (Ifd) (Corriente de campo [Ifd])
• Field voltage (Vfd) (Tensión de campo [Vfd])
• Field temperature (Temperatura de campo)
• Filtered mechanical power (MechP)
(Potencia mecánica filtrada [MechP])
• Final PSS output (Pout) (Salida final del
PSS [Pout])
• Freq response signal (Test) (Señal de
respuesta de frecuencia [Prueba])
• Generator frequency (GHz) (Frecuencia del
generador [GHz]).
• Ia phase angle (PhA) (Ángulo de fase Ia
[PhA])
• Iaux phase angle (PhAux) (Ángulo de fase
Iaux [PhAux])
• Ib phase angle (PhB) (Ángulo de fase Ib
[PhB])
• Ic phase angle (PhC) (Ángulo de fase Ic
[PhC])
• Internal state (TrnOp) (Estado interno
[TrnOp])
• Lead-lag #1 (x15) (Adelanto-retardo n.° 1
[x15])
• Lead-lag #2 (x16) (Adelanto-retardo n.° 2
[x16])
• Lead-lag #3 (x17) (Adelanto-retardo n.° 3
[x17])
• Lead-lag #4 (x31) (Adelanto-retardo n.° 4
[x31])
• Mechanical power (x7) (Potencia mecánica
[x7])
• Mechanical power LP #1 (x8) (PB n.° 1 de
potencia mecánica [x8])
• Mechanical power LP #2 (x9) (PB n.° 2 de
potencia mecánica [x9])
