SECCIÓN 2
• INTERFAZ HOMBRE-MÁQUINA
INTRODUCCIÓN
Esta sección describe la interfaz hombre-máquina (HMI) del DECS-400 e ilustra la navegación del árbol
de menús al que se accede a través del panel frontal y la LCD.
CONTROLES E INDICADORES
Los controles e indicadores del DECS-400 se ilustran en la Figura 2-1 y se describen en la Tabla 2-1. Las
referencias y descripciones de la Tabla 2-1 corresponden a las referencias mostradas en la Figura 2-1.

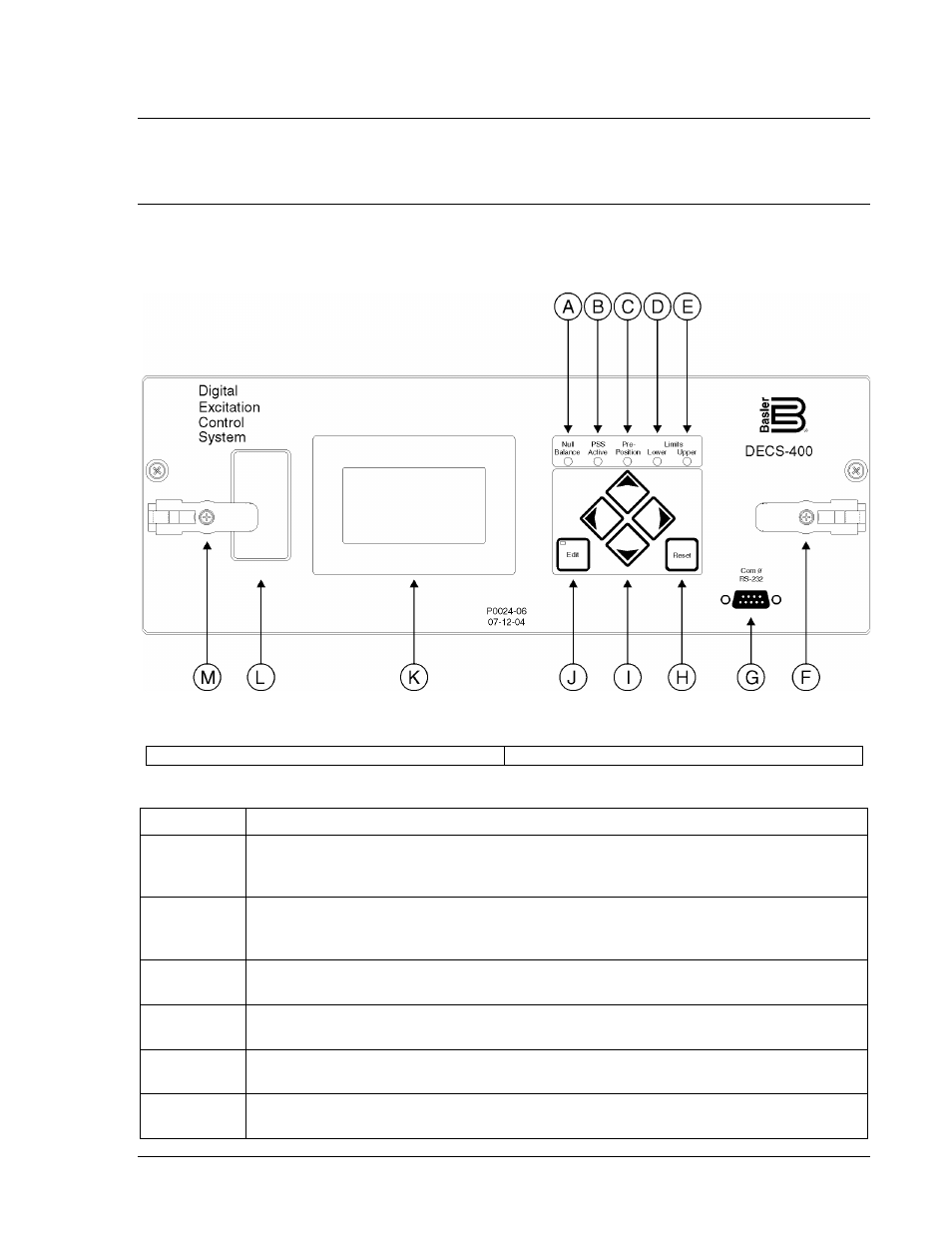

Figura 2-1. Controles e indicadores
Digital Excitation Control System Sistema digital de control de excitación
Tabla 2-1. Descripciones de los controles e indicadores
Referencia Descripción
A Indicador de balance nulo. Este LED se enciende cuando el punto de ajuste de los
modos de funcionamiento inactivos (AVR, FCR, Var o Factor de potencia) coincide con
el punto de ajuste del modo activo.
B Indicador activo de PSS. Este LED se enciende cuando el estabilizador integrado del
sistema eléctrico de potencia se activa y puede generar una señal de estabilización en
respuesta a una perturbación del sistema eléctrico de potencia.
C Indicador de pre-posición. Este LED se enciende cuando el punto de ajuste del modo
de funcionamiento activo está en uno de los dos niveles de ajuste de pre-posición.
D Indicador de límite inferior. Este LED se enciende cuando el punto de ajuste del modo
de funcionamiento activo disminuye al límite de punto de ajuste inferior.
E Indicador de límite superior. Este LED se enciende cuando el punto de ajuste del modo
de funcionamiento activo aumenta al límite de punto de ajuste superior.
F Enganche. Dos enganches tipo palanca (referencias F y M) aseguran el conjunto
extraíble DECS-400 en la caja. Hay un tornillo cautivo Phillips en cada enganche que
9369772990 Rev R Interfaz hombre-máquina del DECS-400 2-1
