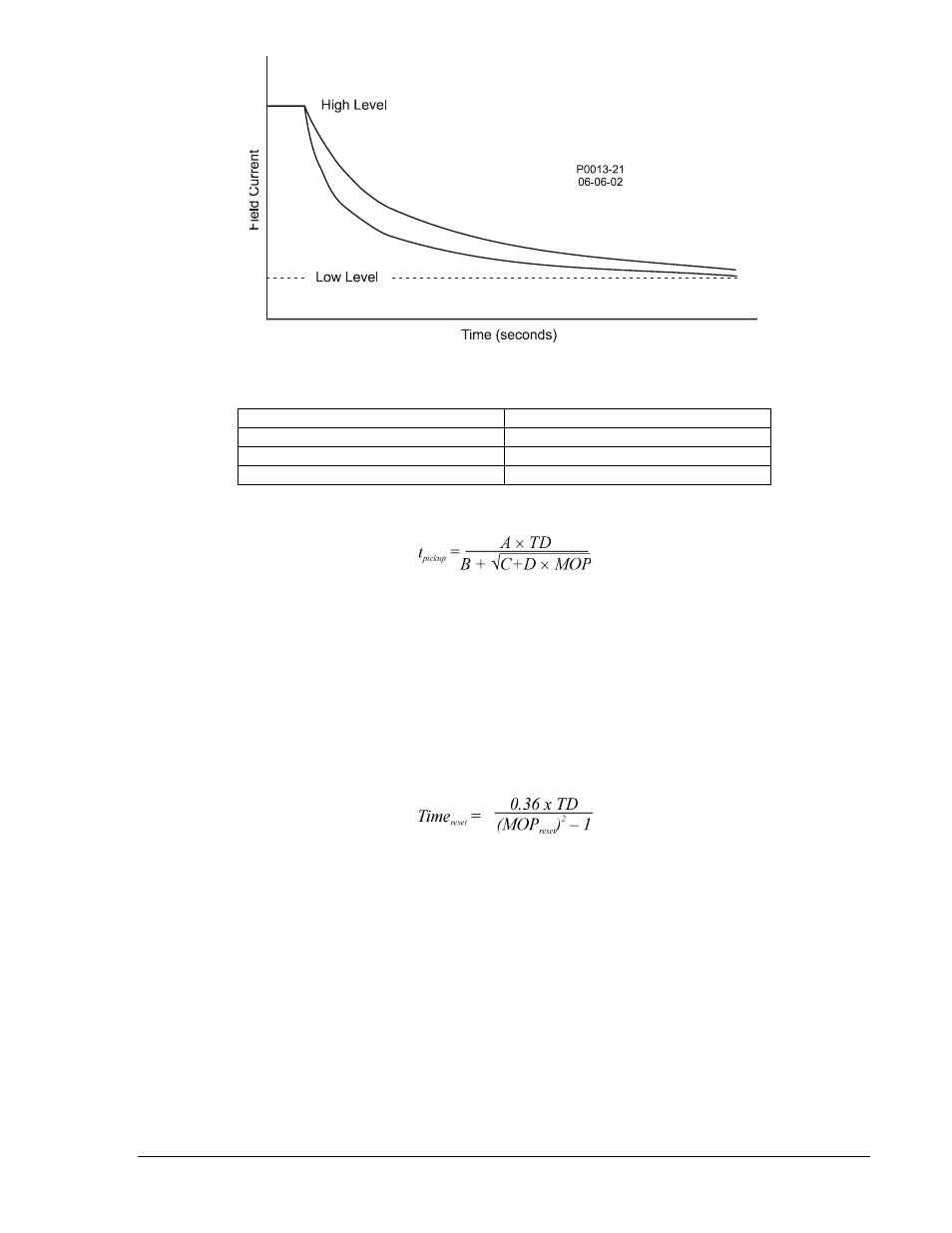

Figura 3-11. Característica de tiempo inverso para OEL de estilo sustitución
Field Current Field Current (Corriente de campo)
High Level Nivel alto
Low Level Nivel bajo
Time (seconds) Tiempo (segundos)
La característica de tiempo inverso se define mediante la siguiente ecuación.
Donde:
t
pickup
= tiempo para activación en segundos
A = –95,908
B = –17,165
C = 490,864
D = –191,816
TD = ajuste de dial de tiempo <0,1; 20>
MOP = múltiplo de activación <1,03; 2,5>
Una vez que la corriente de campo disminuye por debajo del nivel de desactivación (95 % de activación),
la función se restablece según la siguiente ecuación de curva.
Cada modo de operación (fuera de línea y en línea) posee un ajuste Low Level (Nivel bajo), un ajuste
High Level (Nivel alto) y un ajuste Time Dial (Dial de tiempo). El ajuste Low Level (Nivel bajo) posee un
intervalo de ajuste de 0 A CC a 9999 A CC con incrementos de 0,01 A CC. Cada ajuste High Level (Nivel
alto) posee un intervalo de ajuste de 0 A CC a 11 999 A CC con incrementos de 0,01 A CC. Cada ajuste
Time Dial (Dial de tiempo) posee un intervalo de ajuste de 0,1 segundos a 20 segundos con incrementos
de 0,1 segundo.
Los dos umbrales de corriente se definen mediante los ajustes Off-Line Low Level (Nivel bajo fuera de
línea), Off-Line High Level (Nivel alto fuera de línea), On-Line Low Level (Nivel bajo en línea) y On-Line
High Level (Nivel alto en línea). Cada ajuste Low Level (Nivel bajo) posee un intervalo de ajuste de
0 A CC a 11 999 A CC con incrementos de 0,01 A CC. Cada ajuste High Level (Nivel alto) posee un
intervalo de ajuste de 0 A CC a 9999 A CC con incrementos de 0,01 A CC. Los ajustes Time Dial (Dial de
tiempo) poseen un intervalo de ajuste de 0,1 segundos a 20 segundos con incrementos de 0,1 segundo.
Limitador de subexcitación
El limitador de subexcitación (UEL) detecta el nivel de var de adelanto del generador y limita cualquier
otra disminución en la excitación para evitar la pérdida de sincronización y limitar el calentamiento del
