• Mechanical power LP #3 (x10) (PB n.° 3 de
potencia mecánica [x10])
• Mechanical power LP #4 (x11) (PB n.° 4 de
potencia mecánica [x11])
• Negative sequence current (I2) (Corriente
de secuencia negativa [I2])
• Negative sequence voltage (V2) (Tensión de
secuencia negativa [V2])
• Null Balance (%) (Balance nulo [%])
• OEL controller output (Salida del controlador
del OEL [OelOutput])
• PF mode output (VPfOp) (Salida del modo
FP [VPfOp])
• Phase A current (Ia) (Corriente de la fase A
[Ia])
• Phase A to B, line-to-line voltage (Vab)
(Tensión de línea a línea entre las fases A y
B [Vab])
• Phase B current (Ib) (Corriente de la fase B
[Ib])
• Phase B to C, line-to-line voltage (Vbc)
(Tensión de línea a línea entre las fases B y
C [Vbc])
• Phase C current (Ic) (Corriente de la fase C
[Ic])
• Phase C to A, line-to-line voltage (Vca)
(Tensión de línea a línea entre las fases C y
A [Vca])
• Position Indication (%) (Indicación de
posición [%])
• Positive sequence current (I1) (Corriente de
secuencia positiva [I1])
• Positive sequence voltage (V1) (Tensión de
secuencia positiva [V1])
• Post-limit output (Post) (Salida de poslímite
[Pos])
• Power Factor (PF) (Factor de potencia [FP])
• Power HP #1 (x5) (PA n.° 1 de potencia
[x5])
• Pre-limit output (Prelm) (Salida de prelímite
[Prelm])
• PSS electrical power (Pss/kW) (Potencia
eléctrica del PSS [Pss/kW])
• PSS term voltage (Vtmag) (Tensión en
bornes del PSS [Vtmag])
• Rate of frequency change (Tasa de
variación de frecuencia)
• Reactive Power (kvar) (Potencia reactiva
[kvar])
• Real Power (kW) (Potencia activa [kW])
• SCL controller output (SelOutput) (Salida del
controlador del SCL [SelOutput])
• Speed HP #1 (x2) (PA n.° 1 de velocidad
[x2])
• Synthesized speed (Synth) (Velocidad
sintetizada [Synth])
• Terminal frequency deviation (TermF)
(Desviación de frecuencia terminal [TermF])
• Time response signal (PTest) (Señal de
respuesta de tiempo [PTest])
• Torsional filter #1 (Tflt1) (Filtro torsional n.° 1
[Tflt1])
• Torsional filter #2 (x29) (Filtro torsional n.° 2
[x29])
• Total power (kVA) (Potencia total [kVA])
• UEL controller output (UelOutput) (Salida
del controlador del UEL [UelOutput])
• Vab phase angle (PhAB) (Ángulo de fase
Vab [PhAB])
• VARL controller output (PU) (Salida del
controlador del VARL [PU])
• Vbc phase angle (PhBC) (Ángulo de fase
Vbc [PhBC])
• Washed out power (WashP) (Potencia
disminuida [WashP])
• Washed out speed (WashW) (Velocidad
disminuida [WashW])
Y-Axis Max (Máx. del eje Y). Este ajuste se utiliza para seleccionar el valor máximo del eje Y.
Y-Axis Min (Mín. del eje Y). Este ajuste se utiliza para seleccionar el valor mínimo del eje Y.
Filter (Hertz) (Filtro [hercios]). Este ajuste se utiliza para seleccionar la frecuencia del filtro de corte,
correspondiente al parámetro que se graficará.
RTM Frequency Response (Respuesta de frecuencia de RTM)
Al hacer clic en el botón Frequency Response (Respuesta de frecuencia) de la pantalla Analysis
(Análisis) se visualiza la pantalla Real-Time-Metering Frequency Response (Respuesta de frecuencia de
medición en tiempo real) que se muestra en la Figura 4-53. Los ajustes y controles de esta pantalla se
describen en los próximos párrafos.

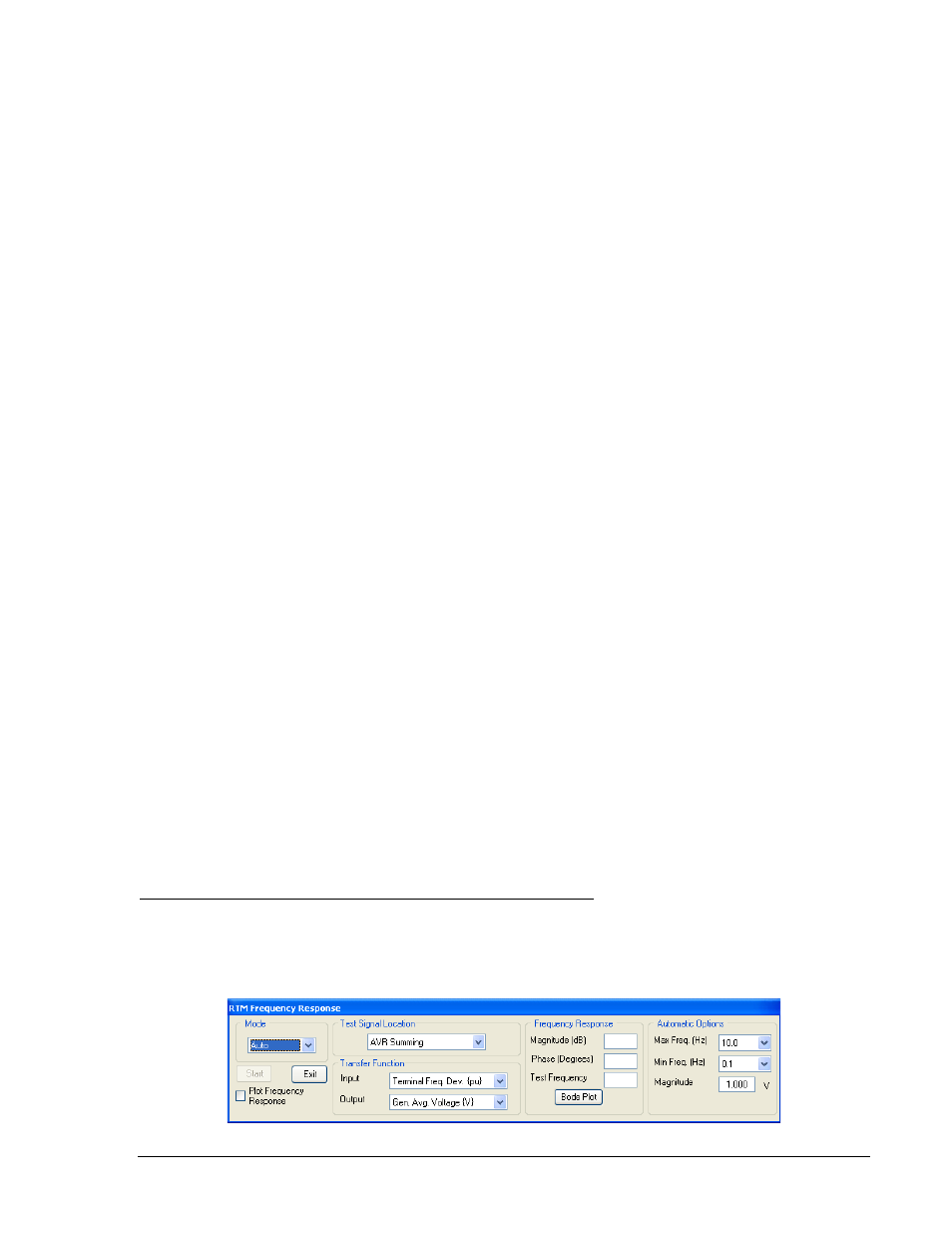

Figura 4-53. Pantalla Respuesta de frecuencia de RTM
9369772990 Rev R Software BESTCOMS™ del DECS-400 4-67
