UEL definida por el usuario se ajusta automáticamente según la relación de tensión de operación del
generador dividida por la tensión nominal del generador elevada al exponente de potencia activa de
dependencia de tensión de UEL.
Limitador de subfrecuencia
Cuando la frecuencia del generador disminuye por debajo de la frecuencia de corte para la pendiente de
subfrecuencia (Figura 3-13), el DECS-400 ajusta el punto de ajuste de tensión para que la tensión del
generador siga la pendiente de subfrecuencia. Los ajustes para la frecuencia de corte y la pendiente
permiten que el DECS-400 iguale precisamente las características operativas del motor primario y las
cargas que se aplican al generador. Se puede ingresar un ajuste de frecuencia de corte de 15 hercios a
90 hercios en incrementos de 0,1 hercio. Se puede ingresar un ajuste de pendiente por unidad de 0 a 3
en incrementos de 0,01.
Cuando se produce una condición de subfrecuencia, el DECS-400 emite un anuncio de subfrecuencia a
través de la HMI del panel frontal. Un anuncio también podría estar asignado a una de las salidas de relé
programables del DECS-400.

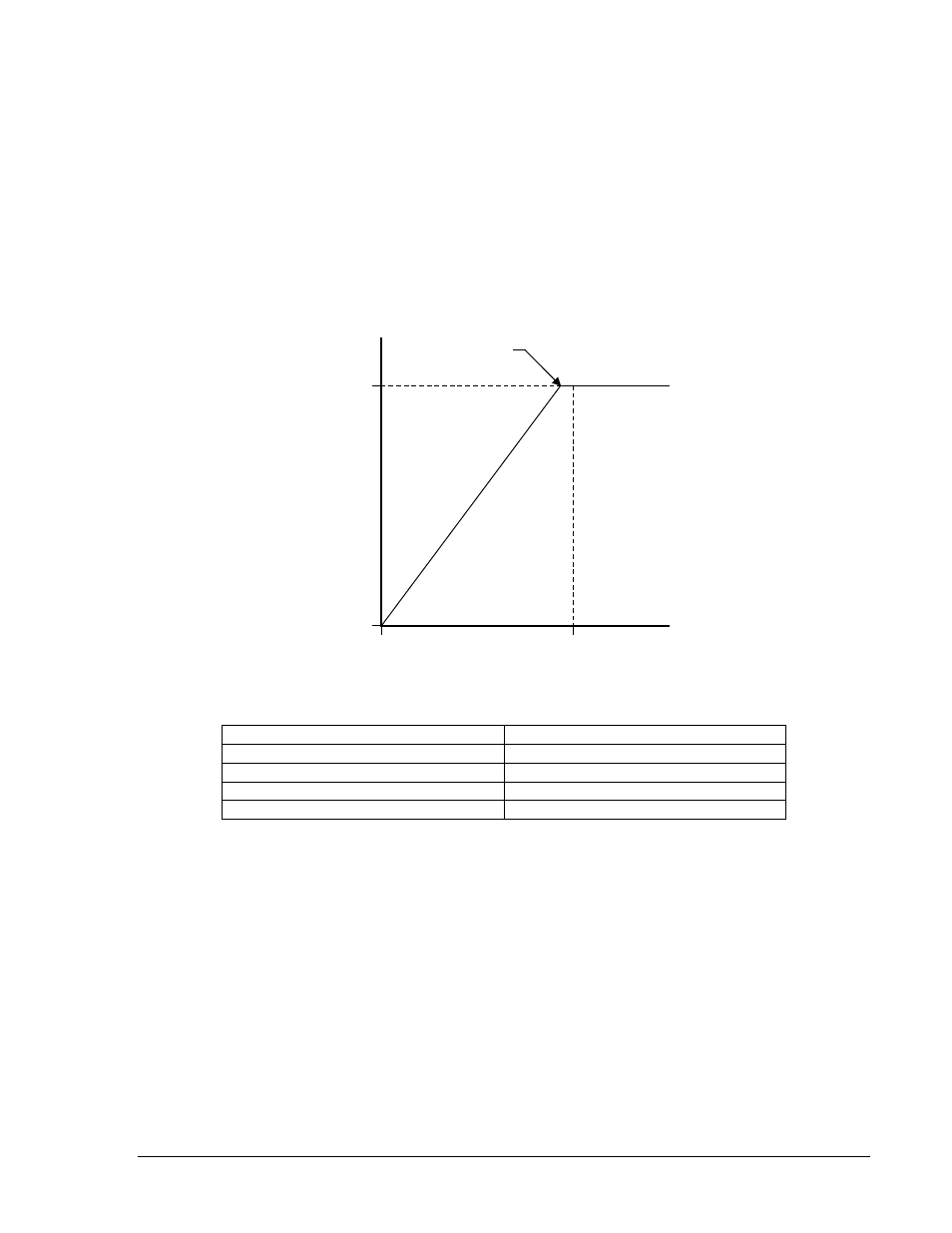

Figura 3-13. Curva de compensación de subfrecuencia típica
GENERATOR VOLTS VOLTIOS DEL GENERADOR
Corner Frequency Frecuencia de corte
10 Hz 10 Hz
Nominal Nominal
GENERATOR FREQUENCY FRECUENCIA DEL GENERADOR
Limitador de voltios por hercio
El limitador de voltios por hercio evita que el
punto de ajuste de regulación supere la relación
de voltios por hercio definida por el ajuste de la
pendiente de subfrecuencia del DECS-400. La
limitación de relación de voltios por hercio
brinda protección frente a situaciones de
frecuencia reducida y cambios en la tensión del
sistema. En la Figura 3-14 se muestra una curva
típica del limitador de voltios por hercio.
Además del ajuste de la pendiente de
subfrecuencia, la operación del limitador de
voltios por hercio se determina mediante el
ajuste V/Hz High Limiter (Limitador alto de
V/Hz), el ajuste V/Hz Low Limiter (Limitador bajo
de V/Hz) y el ajuste V/Hz Time Limiter
(Limitador de tiempo de V/Hz). El ajuste V/Hz
High Limiter (Limitador alto de V/Hz) establece
el umbral máximo para el limitador de voltios por
hercio y se puede ajustar de 0 a 3 en
incrementos de 0,01. El ajuste V/Hz Low Limiter
(Limitador bajo de V/Hz) establece el umbral
mínimo para el limitador de voltios por hercio y
se puede ajustar de 0 a 3 en incrementos de
0,01. El ajuste V/Hz Time Limiter (Limitador de
tiempo de V/Hz) establece el retardo de tiempo
para el limitador de voltios por hercio y se puede
Corner Frequency
G
EN
ER
AT
O
R
VO
L
T
S
GENERATOR FREQUENCY
P0004-34.vsd
12-03-01
0 %
100 %
Nominal 10 Hz
9369772990 RevR Descripción funcional del DECS-400 3-25
