ajustar de 0 segundo a 10 segundos en
incrementos de 0,1 segundo.

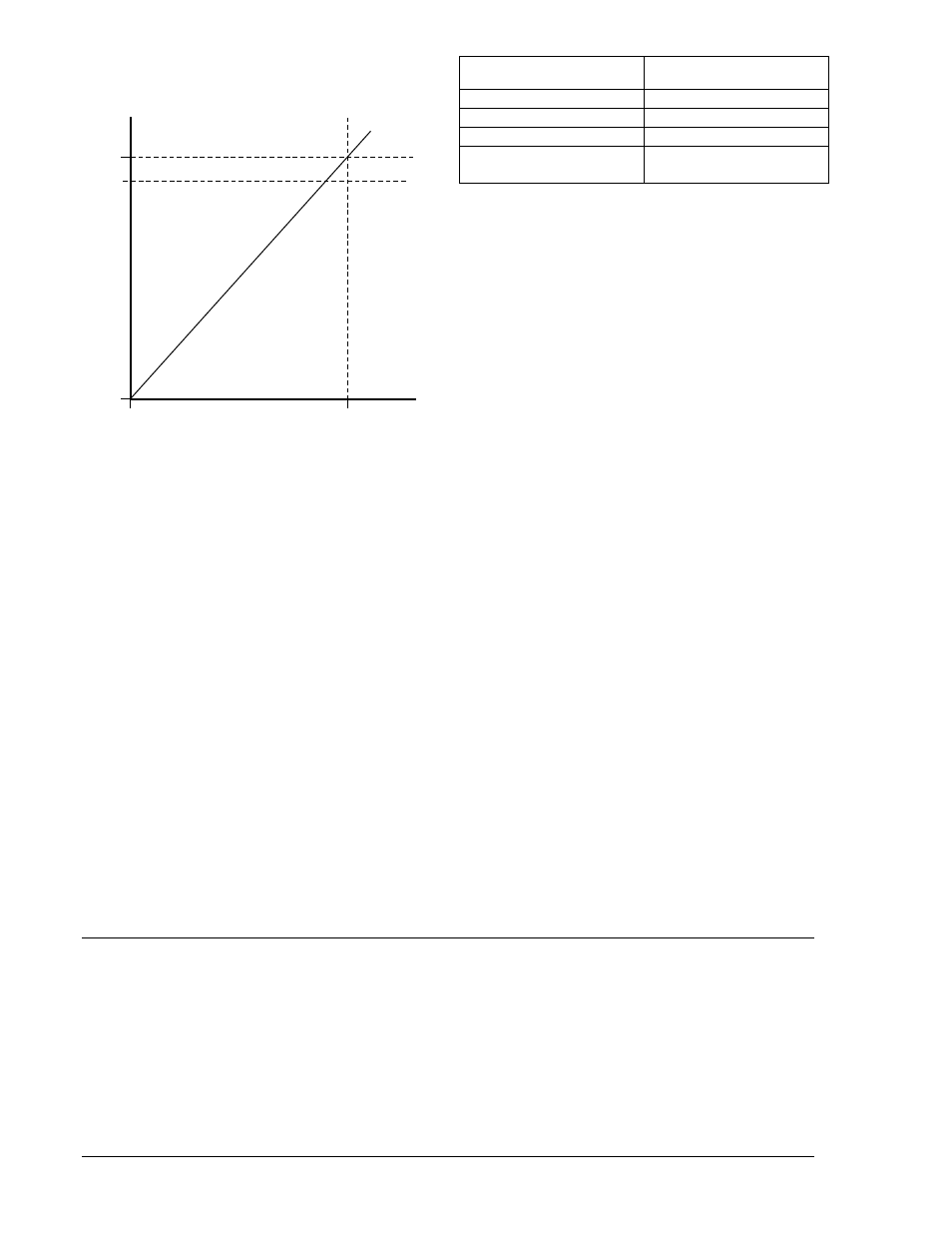

Figura 3-14. Curva típica del limitador de
1,1 voltios/hercio por unidad
GENERATOR VOLTS VOLTIOS DEL
GENERADOR
Volts/Hertz Ratio Relación de voltios/hercio
0 Hz 0 Hz
Nominal Nominal
GENERATOR
FREQUENCY FRECUENCIA DEL
GENERADOR
Limitador de var
El limitador de var controla y limita el nivel de potencia reactiva exportada desde el generador. La
limitación de var es útil en una aplicación donde el régimen de la turbina ha aumentado pero el régimen
del generador, no. En este caso, se considera que el generador tiene limitación de var dado que el
régimen del factor de potencia del generador ha aumentado. El limitador de var solo funciona como un
limitador de punto sumador.
La limitación de var se configura con un punto de ajuste y un retardo de tiempo. El punto de ajuste está
expresado en kilovars y tiene un intervalo determinado por el kVA nominal del generador (ingresado en la
ficha Rated Data [Datos nominales] de la pantalla System Configuration [Configuración del sistema] de
BESTCOMS). Cuando el nivel de vars exportados supera el punto de ajuste, el DECS-400 actúa para
limitar el flujo de var una vez que se agota el retardo de tiempo. El retardo de tiempo posee un intervalo
de ajuste de 0 segundo a 10 segundos con incrementos de 0,1 segundo.
Escala del limitador
Cuando se configura la señal de entrada accesoria para la puesta en escala del limitador, los valores de
nivel bajo del limitador de corriente del estator (SCL) y del limitador de sobreexcitación (OEL) se pueden
ajustar automáticamente. El ajuste automático del SCL y del OEL se basa en seis parámetros: señal y
escala para tres puntos. El valor de señal para cada punto representa la tensión de entrada accesoria y
se ajusta de –10 V CC a +10 V CC en pasos de 0,01. El valor de escala define el nivel bajo del limitador
como un porcentaje de la corriente de campo nominal para el OEL y de la corriente de estator nominal
para el SCL. El intervalo de valores de escala es de 0 % a 200 % con incrementos de 0,1 %. Para las
tensiones de entrada accesoria entre dos de los tres puntos definidos, el ajuste del limitador de nivel bajo
se ajusta linealmente entre los dos valores de escala.
OPERACIÓN CON GENERADORES EN PARALELO
Las unidades DECS-400 se pueden utilizar para controlar el nivel de excitación de dos o más
generadores que funcionan en paralelo de manera que los generadores compartan la carga reactiva. El
DECS-400 aloja la compensación de caída reactiva o los esquemas diferenciales reactivos para
compartir la carga reactiva. La compensación de caída de línea se puede utilizar en cualquier esquema.
Compensación de caída
Cuando se emplea compensación de caída para un generador en paralelo con la red del servicio de
energía, la tensión de bus cae (disminuye) a medida que aumenta la carga reactiva del factor de potencia
con retardo. El ajuste de compensación de caída del DECS-400 se puede configurar a través de
V
ol
ts
/H
er
tz
R
ati
o
G
EN
ER
AT
O
R
VO
L
T
S
GENERATOR FREQUENCY
P0004-33.vsd
12-03-01
0 %
110 %
Nominal 0 Hz
100 %
3-26 Descripción funcional del DECS-400 9369772990 Rev R
