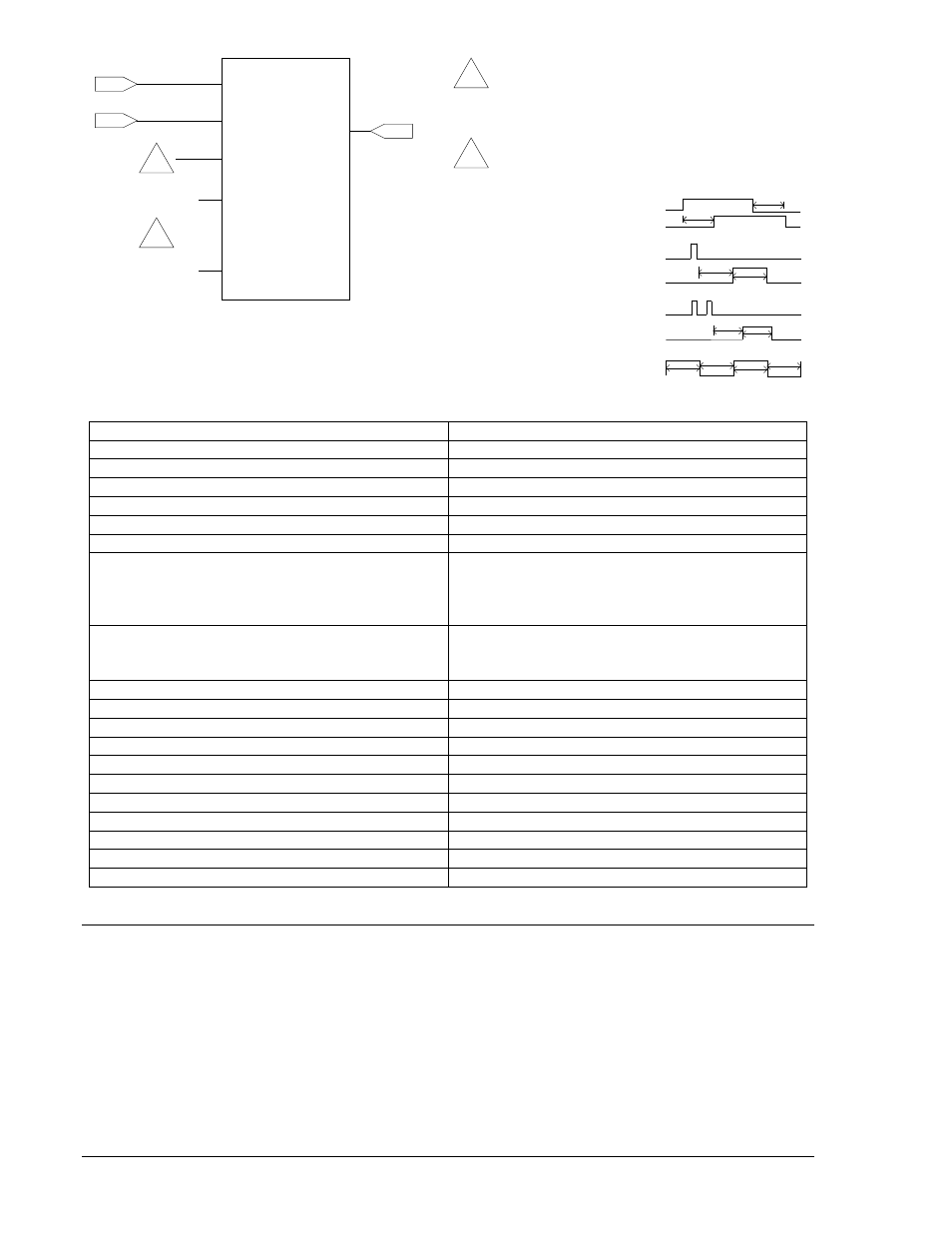

Figura A-1. Configuración del temporizador de lógica
Element 1 Elemento 1
Element 2 Elemento 2
Input Entrada
Block Inhibit Inhibir bloqueo
Mode Modo
Output Salida
TIMER TEMPORIZADOR
Timer mode is Disabled, Pickup/Dropout, One
Shot Non-Retriggerable, One Shot Retriggerable,
or Oscillator. El modo Timer (Temporizador) es Inhabilitado,
Activación/desactivación, Monoestable
redisparable, Monoestable no redisparable u
Oscilador.
Timer output response to an input is illustrated as
follows for each timer mode. La repuesta de salida del temporizador a una
entrada se ilustra de la siguiente manera para
cada modo del temporizador.
Pickup/Dropout Activación/desactivación
Input Entrada
Output Salida
One-Shot Non-Retriggerable Monoestable no redisparable
Input Entrada
Output Salida
One-Shot Retriggerable Monoestable redisparable
Input Entrada
Output Salida
Oscillator Oscilador
Outpur Salida
ESQUEMAS DE LÓGICA
Los esquemas de lógica provistos en el DECS-400 incluyen un esquema predeterminado que es parte
del ajuste predeterminado del DECS-400 y cuatro esquemas predefinidos que se suministran como
archivos con el DECS-400.
Esquema de lógica predeterminado
Se proporciona un esquema de lógica básico como parte de los ajustes predeterminados del DECS-400.
El esquema selecciona automáticamente la limitación de sobreexcitación en línea o fuera de línea e
inhabilita la igualación de tensión durante la operación fuera de línea. El esquema de lógica
predeterminado se ilustra en la Figura A-2.
TIMER
Mode
T1
T2
Input
Output
Element 1
Element 2 Block
Inhibit
T1
T2
P
0
0
7
3
-0
1
1
1 Timer mode is Disabled, Pickup/Dropout, One Shot
Non-Retriggerable, One Shot Retriggerable, or
Oscillator.
2
2 Timer output response to an input is illustrated as
follows for each timer mode.
Pickup/Dropout
One-Shot Non-
Retriggerable
One-Shot
Retriggerable
Oscillator
Input
Output
T1
T2 Output
Input
T1
T2 Output
Input
T2
T1
T2
T1 Output
A-2 Lógica programable del DECS-400 9369772990 Rev R
