hierro de los extremos. El UEL funciona en todos los modos. A través de la lógica configurable por el
usuario, el UEL se puede inhabilitar solo en el modo FCR. En esta circunstancia, solo se anuncia la
subexcitación pero no se limita.
Se puede especificar una curva de UEL generada internamente o una curva de UEL definida por el
usuario. Si se selecciona la curva personalizada y si se ingresa un ajuste cero para kW punto 2 o para
kvar punto 2, el UEL utilizará la curva de UEL generada internamente. La curva generada internamente
se basa en el nivel deseado del límite de potencia reactiva a una potencia activa cero con respecto al
régimen de tensión y corriente del generador. La siguiente ecuación muestra la curva de UEL generada
internamente.
(0,49 x kW
pu
x kW
pu
−
1,0) x kvar_level
Donde:
kw_pu = nivel de kW medido por unidad
kvar_level = ajuste del usuario para kvar por unidad
La curva definida por el usuario puede tener una cantidad máxima de cinco puntos. Esta curva permite
que el usuario iguale una característica específica del generador (indicando las coordenadas del límite de
la potencia reactiva de adelanto deseada) con el nivel de potencia activa (kW) pertinente. En la Figura
3-12 se muestra una curva de UEL típica definida por el usuario.

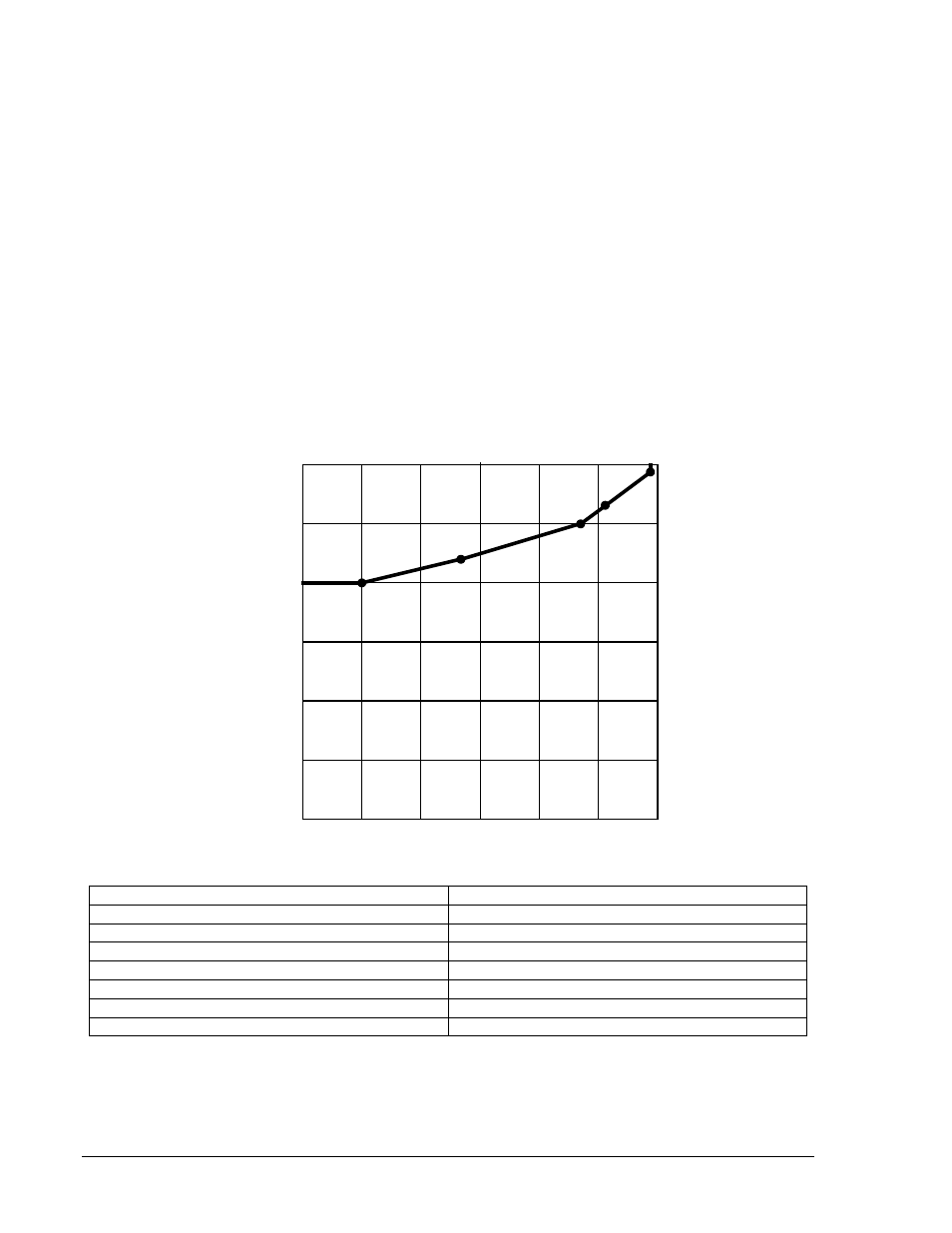

Figura 3-12. Curva de UEL definida por el usuario
Reactive Power Absorb (var) x 1000 Absorción de potencia reactiva (var) x 1000
Real Power Generate (W) x 1000 Generación de potencia activa (W) x 1000
7.5k 7,5 k
15.0k 15,0 k
22.5k 22,5 k
30.0k 30,0 k
37.5k 37,5 k
45.0k 45,0 k
Los niveles ingresados para la curva definida por el usuario se establecen para la operación a la tensión
nominal del generador. La curva de UEL definida por el usuario se puede ajustar automáticamente según
la tensión de operación del generador mediante el uso del exponente de potencia activa de dependencia
de tensión de UEL. El exponente de potencia activa de dependencia de tensión de UEL posee un
intervalo de ajuste de 0 a 2 con incrementos de 1. Cuando se ingresa un ajuste igual a 1 o 2, la curva de
45.0k
37.5k
30.0k
22.5k
15.0k
7.5k
0.0
R
e
a
c
ti
v
e
P
o
w
e
r
A
b
s
o
rb
(
v
a
r)
x
1
0
0
0
45.0k 37.5k 30.0k 22.5k 15.0k 7.5k 0.0
Real Power Generate (W) x 1000
D2851-25
06-28-05
3-24 Descripción funcional del DECS-400 9369772990 Rev R
