Página 206: Figura 6-3. pantalla pid de bestcoms -4
• Establezca el ajuste de Kp de ganancia proporcional. ......................................................... _________
• Establezca el ajuste de filtro Td. ........................................................................................... _________
• Establezca el ajuste de Kg de ganancia en bucle, FCR. ...................................................... _________
Ajustes recomendados para OEL.
• Establezca Ki en 3 ................................................................................................................ _________
• Establezca Kg en 1 ............................................................................................................... _________
Ajustes recomendados para UEL.
• Establezca Ki en 10 .............................................................................................................. _________
• Establezca Kg en 1 ............................................................................................................... _________
Ajustes recomendados para el factor de potencia/Var.
• Establezca Ki en 10 .............................................................................................................. _________
• Establezca Kg en 1 ............................................................................................................... _________
Ajustes recomendados para SCL.
• Establezca Ki en 10 .............................................................................................................. _________
• Establezca Kg en 1 ............................................................................................................... _________
Ajustes PID
Desde la pantalla Gain Setting (Ajuste de ganancia) de BESTCOMS, haga clic en el botón del calculador
de PID para ver la pantalla PID Calculator (Calculador de PID) (Figura 6-3). Utilice la pantalla del
calculador de PID para seleccionar los valores de PID apropiados según la constante de tiempo del
generador (T’do) y la constante de tiempo de la excitatriz (Te). Consulte la Sección 4, Software de
BESTCOMS, Ajustes, Valores de medición y Registros de datos, Ajustes de ganancia para obtener más
información sobre los ajustes de PID.
• Verifique las indicaciones de transferencia desde la HMI del panel frontal, BESTCOMS
e indicadores remotos. .......................................................................................................... _________

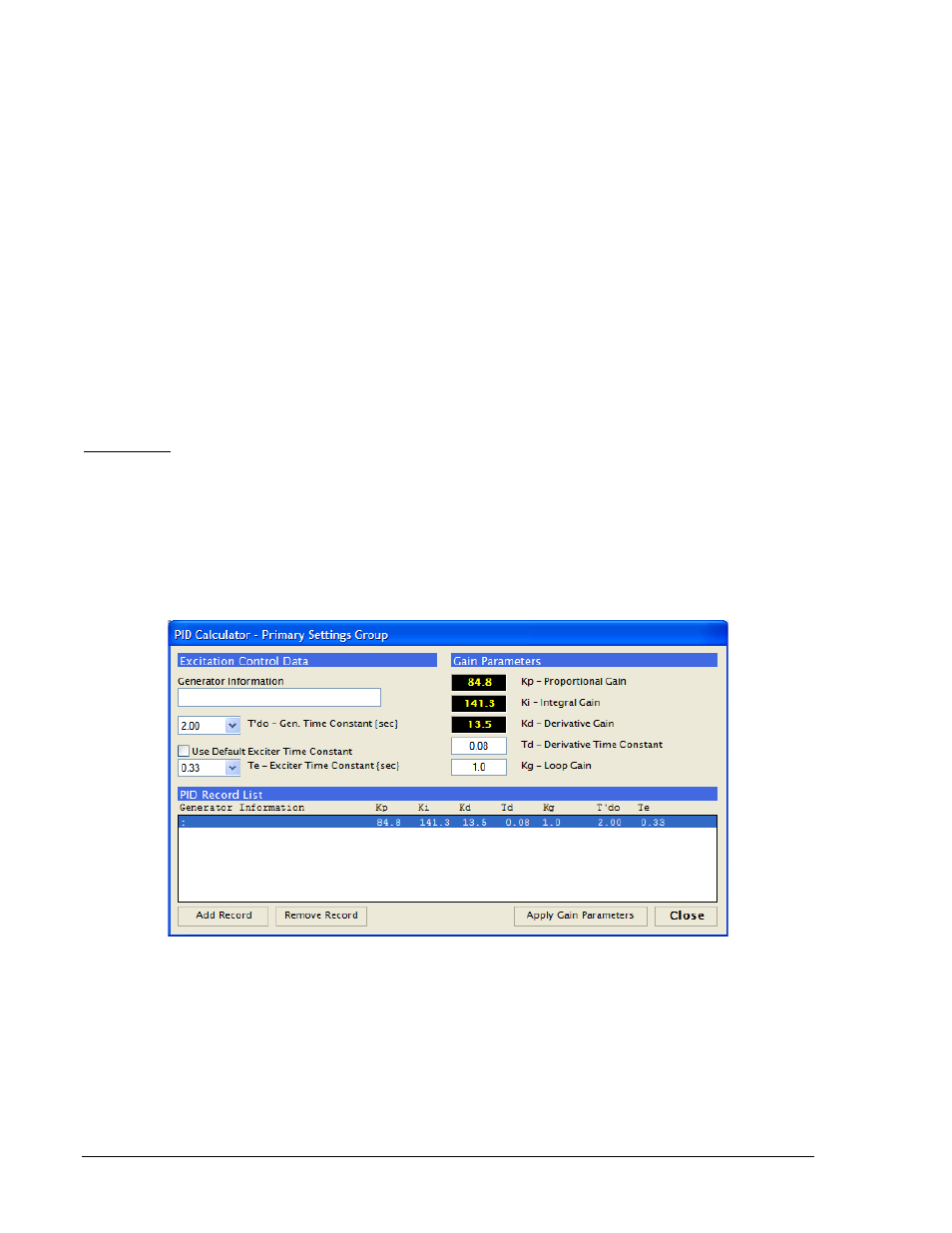

Figura 6-3. Pantalla PID de BESTCOMS
Pruebas fuera de línea: con turbina girando
Para las pruebas fuera de línea cuando la turbina está girando, el disyuntor del circuito del generador
está abierto.
6-4
Puesta en servicio del sistema DECS-400
9369772990 Rev R
