Shorted Diode – Delay (Diodo cortocircuitado: retardo). Este ajuste se utiliza para establecer el retardo
de tiempo entre el momento en que se detecta un diodo de excitatriz cortocircuitado y el momento en que
se anuncia. Se puede ingresar un ajuste de 5 segundos a 30,0 segundos en incrementos de
0,1 segundo.
Relay Setup (Configuración de relés)
Los ajustes de la pestaña Relay Setup (Configuración de relés) se muestran en la Figura 4-35 y se
describen en los próximos párrafos.

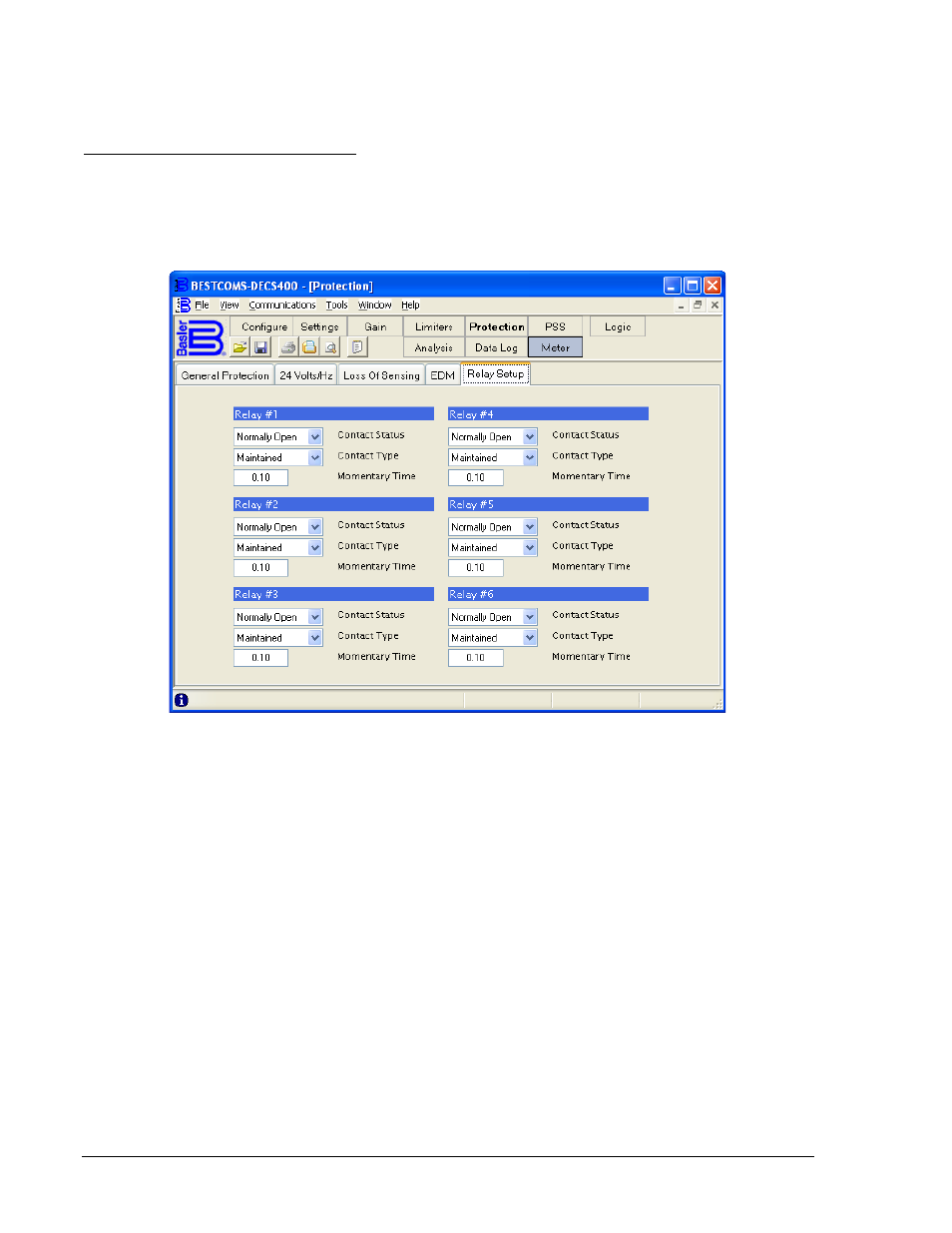

Figura 4-35. Pantalla Protección, pestaña Configuración de relés
Relay #1, #2, #3, #4, #5, #6 – Contact Status (Relé n.° 1, n.° 2, n.° 3, n.° 4, n.° 5 y n.° 6: estado de
contacto). Este ajuste se utiliza para configurar la salida programable correspondiente como contactos
normalmente abiertos o normalmente cerrados.
Relay #1, #2, #3, #4, #5, #6 – Contact Status (Relé n.° 1, n.° 2, n.° 3, n.° 4, n.° 5 y n.° 6: tipo de
contacto). Este ajuste se utiliza para seleccionar uno de tres tipos de contacto: Momentary
(Momentáneo), Maintained (Sostenido) o Latched (Enclavado). Al seleccionar Momentary (Momentáneo),
los contactos de relé se abren o se cierran durante el tiempo establecido en el ajuste Momentary Time
(Duración momentánea). Al seleccionar Maintained (Sostenido), los contactos de relé se abren o se
cierra durante el tiempo de permanencia de la condición que activa el cambio de estado del relé. Al
seleccionar Latched (Enclavado), los contactos de relé se quedan abiertos o cerrados hasta que el
usuario restablece el relé.
Relay #1, #2, #3, #4, #5, #6 – Momentary Time (Relé n.° 1, n.° 2, n.° 3, n.° 4, n.° 5 y n.° 6: duración
momentánea). Cuando se selecciona Momentary (Momentáneo) como tipo de contacto, este ajuste se
utiliza para controlar el tiempo que el contacto permanece abierto/cerrado cuando la salida de relé está
activa. Se puede ingresar un ajuste de tiempo de 0,1 segundos a 5 segundos en incrementos de
0,05 segundo.
4-42 Software BESTCOMS™ del DECS-400 9369772990 Rev R
